低電圧構造における効率の向上：ネットワークツールの役割



インターネットの急速な進歩により、低電圧業界の建設慣行がますます標準化されています。専門的なネットワークツールは、従来のネットワーク構築ツールに徐々に取って代わっています。ネットワークツールの出現は、ネットワークの拡散の結果であり、将来の課題に対処するために進化し、より洗練され専門化されています。ネットワークツールで不可欠です構造化されたケーブル業界は、従来のツールが一致できない機能を提供します。したがって、ネットワークツールの出現は、低電圧構造の効率が高く、技術的なサポートを提供します。

一般的なネットワークツールには含まれますクリッププライヤー, パンチダウンツール（パンチダウンナイフとも呼ばれます）、ワイヤーストリッパー。これら3つは、低電圧構造に不可欠なツールであり、重要な役割を果たしています。これらの役割は正確には何ですか？

ネットワーク端末プライヤーとも呼ばれるネットワーククリンププライヤーは、ネットワークまたは電話ケーブルをRJ11または電話ケーブルを取り付けるために使用されます。RJ45コネクタ。それらは、圧倒的なワイヤ用の圧着ポートを備えており、ほとんどの圧着プライヤーには、ワイヤーストリッピングと切断機能も含まれています。複数の機能を提供するスリーインワンネットワークの圧着プライヤーは耐久性があり、最新の低電圧構造の情報時代に不可欠なツールです。 RJ45ネットワークコネクタとRJ11電話コネクタを作成できます。ネットワーククリングプライヤーのすべての機能を統合すると、操作の切断、圧着、除去が促進されます。鉄で作られており、RJ45およびRJ11ケーブルに適しています。それらは、最新の低電圧構造に不可欠なツールです。

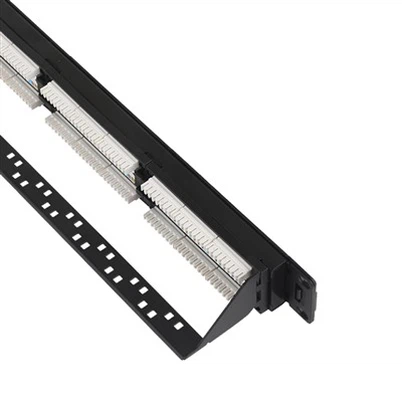

パンチダウンツールは、ネットワークケーブルをに接続するための特殊なツールですキーストーンモジュールまたはパッチパネル。パンチング標準は568B仕様に従います。また、電話ケーブルを電話モジュールに接続するためにも使用できます。かどうかキーストーンジャック90度または180度でパンチされ、要件を満たしています。パンチダウンツールの出現により、低電圧構造により便利な利便性が高まりました。パンチングはより正確で、心配を排除しますネットワークケーブル完全に接続されていないため、簡単な切断や接触不良につながる可能性があります。

ワイヤーストリッパーは、低電圧建設担当者によって使用され、PVC断熱材をから除去しますネットワークケーブル。彼らは、銅のコアのPE断熱材に切断することなく、カットPVC断熱材を除去できます。さまざまな種類のワイヤーストリッパーがあり、中国は材料を含むワイヤーストリッパーの技術要件を規制するために、標準のQB/T 2207-2017を確立しています。





中国の低電圧産業では、多くの建設担当者が依然として従来のネットワークツールに依存しています。多くの専門家は、習慣と価格のために、新しいネットワークツールの使用に抵抗します。したがって、中国の低電圧構造の現在の状況は、依然として従来の基準に基づいています。建設担当者にとって、効率性は非常に重要であり、より高速なオプションを選択します。ただし、中国の多くの技術の標準化により、より技術的なタスクがより標準化されるようになります。低電圧業界も将来の標準化に向かう​​傾向があり、プロジェクトの完了をより完全に完了し、関連する機器の安定した寿命を確保するために標準化されたネットワークツールが必要です。

現在、ネットワークツールの選択は、低電圧建設担当者の優先事項となっています。優れたツールは、効率を向上させ、建設品質を確保し、ネットワークデバイスの送信パフォーマンスを確保できます。一部の専門的な建設担当者は、貧弱なネットワークツールが大幅なコスト消費につながる可能性があるとしばしば報告しています。たとえば、コネクタを圧着すると、銅ピンが適切に圧着されない可能性があり、最終的な受け入れ中にテストに失敗します。トラブルシューティングは主要なプロジェクトであり、多くの請負業者が余裕がない人材と時間を消費します。パンチダウンツールとワイヤーストリッパーには、ネットワークケーブルの不適切な接続など、同様の問題もあり、切断、接触不良、受け入れの失敗につながります。





働く原則を理解するネットワーククリングプライヤー、8p8cとも呼ばれるRJ45から始めなければなりません。これには、8つのスロットと8つの接点があります。 RJ45は、プラグからなるケーブルシステムのコネクタです（コネクタ、モジュラープラグ）およびソケット（ジャックモジュール）、8つのスロットと8つの連絡先。 RJは、「登録ソケット」を意味する登録ジャックの略です。 FCC（連邦通信委員会の基準と規制）で、RJは公共通信ネットワークのインターフェイスについて説明しています。コンピューターネットワークのRJ45は、標準8-ビットモジュラーインターフェイスです。

クリップの整備の役割は、圧着することですRJ45プラグにツイストペアケーブル。このプロセスには、T568AとT568Bの2つの基準があります。一般的な終端標準はT568Bです。白オレンジ、オレンジ、白緑、青、白色、緑、白茶色、茶色です。 RJ45の終了は、銅ピンを押してPE断熱材を突破して銅のコアに接触させ、物理的なつながりと信号伝達を達成するという機械的な原則によって達成されます。

RJ45であろうとRJ11であろうと、それぞれの圧着層には、2つの明らかな圧着ポイントがあります。最初の圧力接触点には8つの歯があり、8つの銅ピンを圧着します モジュラープラグ、各ピンが各銅コアに接続するようにします。

銅ピンは銅のコアに接触するだけでなく、固定も提供します。 2番目のポイントは、保持クリップを圧密しますモジュラープラグ、ケーブル全体をに固定しますモジュラープラグ安定性のため。したがって、資格のある圧着がこれらの圧着ポイントに対して高い精度要件を持っています。誤った幾何学的パラメーターは、物理的な接続の故障または短絡につながる可能性があります。これは、建設担当者にとって致命的です。さらに、2番目のポイントが正確に圧着されていない場合、ケーブルは固定できず、から簡単に剥離します。モジュラープラグ、製品の寿命と送信パフォーマンスに影響を与えます。圧着後、ケーブルが正常に機能できるようにテストが実行されます。

市場での一般的な圧着層には、RJ45やRJ11の終了、ワイヤー切断、ストリッピングなどの複数の機能があります。その汎用性のため、それらは低電圧の建設要員の間で人気があります。最も人気のあるのは、RJ45とRJ11の両方を終了できるSanbaoのHT -568です。その機能には、便利な建設用の軽量設計と、建設担当者の技術に合った終了方法が含まれます。ただし、HT -568にはいくつかの欠点があります。ハンドルカバーは簡単に分離し、クリンプに回転する機械的原理は時間の経過とともにエラーを引き起こす可能性があります。

もう1つの一般的な圧着が、下の画像に示されている二重使用ラチェットの圧着層です。多機能の圧着プライヤーとしても知られているこのプライヤーは、RJ45/RJ11、ストリップ、カットワイヤを終了させることができます。ネットワークツールの多機能性への傾向は、さまざまな欠陥につながりました。この整備のために、多機能性の必要性はその構造を複雑にしています。

この圧着が整った主な構造は、シングルハンドルの機械的回転原理です。建設中、圧着法は固定されており、透過成分を駆動してクリンプするために一方的な機械的回転が必要です。モジュラープラグ。プライヤーの品質を考慮すると、その構造はより複雑になりました。下の画像は、外側のシェル、ハンドル、ラチェット、終端ソケット、クリンプ歯、バネ、および多数の接続部品（ネジ、接続ピン）を示しています。

伝統的な回転圧密原理に基づいて、この圧着が整っていると、歯が圧着歯の機械的原理が回転から線形運動に変わり、圧着エラーが減少し、正確な圧着が確保されます。モジュラープラグ、1番目と2番目の圧着ポイントを含む。ただし、その欠陥には、ラチェットが時間と摩耗の精度を失うことが含まれ、ハンドルカバーは簡単に分離します。

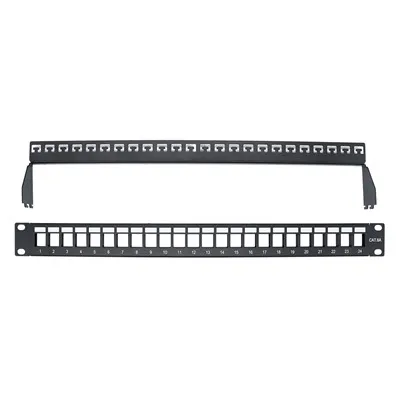

パンチダウンツールの主な機能は、ネットワークケーブルをに接続することですモジュラージャックまたはパッチパネル。接続標準は、T568AおよびT568Bに従います。 T568A標準では、ワイヤーシーケンスは次のとおりです。白緑、緑、白、青、白色、オレンジ、白色、茶色。 T568B標準では、シーケンスは次のとおりです。ホワイトオレンジ、オレンジ、白緑、青、白色、緑、白色、茶色です。一般的に使用される標準はT568Bで、対応するラベルが上にありますRJ45ジャックそしてパッチパネル.パンチダウンツールを使用する場合は、対応するラベルに従ってください。パンチングでは、T568Bシーケンスに従ってネットワークケーブルを対応するスロットに挿入し、ブレードを調整し、スプリングがリバウンドするまでパンチする必要があり、ケーブルが完全に接続されていることを示します。これにより、ケーブルが削減され、時間が節約されます。

パンチダウンツールの問題は、標準に従わなかった場合、スプリングがリバウンドするのを防ぎ、完全なケーブル接続を確認することが不可能になり、潜在的に接触が不十分になる可能性があることです。従来の刃と黄色のナイフの接続は比較できません。現在、生産プロセスが不十分なため、春のリバウンドの問題は一般的です。 314b、324b、3141a、新しいものなど、さまざまな種類のパンチダウンツールがあります110パンチダウンナイフ（以下に示す）。

パンチダウンツールの仕様は、サイズと機能が異なります。たとえば、314b、324b、および110のパンチダウンナイフには、両端が異なるエッジを持つ多機能ブレードがあり、ニーズに応じて交換できます。ただし、ハンドルのサイズは異なるため、使用するのが不快になります。



KD -1は、機械透過原理を改善し、金属部品をプラスチックに置き換えて重量を減らしました。その作業原理には、傾斜した表面に沿ってプラスチックコネクタを押すパンチダウンナイフを押し付け、プラスチックロッドを介してブレードと接続し、2つのスプリングの作用下でブレードに衝撃力を返し、ネットワークケーブルを完全に接続します。



上記は、市場にある既存のパンチダウンツールの作業原則の簡単な分析であり、建設担当者がニーズに基づいて選択できるようにします。



ワイヤーストリッパーは、低電圧の建設担当者にとって重要ではないように思われるかもしれませんが、その動作の原則と衝撃は無視することはできません。刃と黄色のナイフはワイヤーを剥ぎ取ることができますが、それらの安全性のリスクと欠点は明らかです。熟練した建設労働者の場合、ブレードは効率を改善できますが、不適切な力はワイヤーの剥がれに失敗するか、銅のコアを損傷して安全性の危険を引き起こす可能性があります。黄色のナイフは銅のコアの損傷を避けることができますが、主にPE断熱材を剥ぎ取るためです。厚いケーブルを剥がすことはできません。したがって、ワイヤーストリッパーの出現は、低電圧の建設担当者のための恩恵です。

市場のワイヤーストリッパーには、調整可能なブレードの深さと非調整不可能な深さの2つのタイプがあります。調整不可能なブレードの深さは、剥がれの深さを制御できず、銅のコアのPE断熱材を切り抜ける可能性があり、短絡を引き起こし、銅の酸化を加速し、建設に敏感な問題を促進します。

以下に示すのは、調整可能なブレードを備えた多機能ワイヤーストリッパーです。その印象的な外観、包括的な機能、およびデュアルスプリング構造は圧力を高めます。しかし、それを使用した人は、やや派手なことに気づきます。一部の機能は冗長であり、ブレードの角度は小さく、実用的ではありません。したがって、適切なワイヤストリッパーを選択することが重要です。



上記の理解を通じて、ネットワークツールをさらに把握し、作業効率を向上させるための適切で効果的なネットワークツールを選択するのに役立つはずです。





ほとんどの人にとって、ネットワークツールは重要ではないように思えるかもしれませんが、この概念は間違っています。たとえば、50個のコネクタが圧着を装着し、10個の受け入れで覆われている場合、プロジェクトのコストは大きく、建設担当者の信頼性に影響します。したがって、適格なネットワークツールが重要です。

コブテルネットワークツールは、既存のツールの欠点と建設担当者の問題点に対処するように設計されており、ニーズを満たす費用対効果の高いソリューションを提供します。



とも呼ばれますネットワークプライヤー、それらの主な機能は圧着ですRJ45/RJ11コネクタ。 RJ45パフォーマンスインジケーターには、減衰、近接クロストーク、挿入損失、リターンロス、ファーエンドのクロストークが含まれているため、圧着の品質はコネクタの伝達パフォーマンスに直接影響します。機械的な圧着原理は、標準化された正確な圧着を確保する必要があります。

Cobtelの圧着ペンチは、人間の四肢のサイズを考慮して、人間工学に基づいて設計され、ユーザーフレンドリーなツールを作成します。基本的な寸法は135mm×67mm×20mmで、ABS完全に新しい材料のメインフレームがあり、便利な構造のためにツールの総重量を減らします。

ハンドルは、PVC完全に新しい材料コーティングを備えた炭素構造鋼で作られており、手とツールの間の摩擦が増加しています。

プライヤーには、8p8cおよび6p4cに適したRJ45およびRJ11の圧着ポートがあり、変形や不正確さのない優れた長期パフォーマンスがあります。

RJ45およびRJ11の圧着歯は、機械的に押しますモジュラープラグ上から下へ、銅ピンを正確に圧着し、それらが完全に接続されていることを確認します。最初の圧着ポイントは、RJ45の減衰、ニアエンドのクロストーク、挿入損失、リターンロス、およびファーエンドのクロストーク基準を満たしているエラーを保証しません。

最初の圧着ポイントを完了すると、2番目のポイントも完了し、ケーブルをコネクタに固定します。 2番目のクリンプポイントの押されたプレートは、シールドコネクタの圧着を達成するためにネジで位置を変更できます。ツーピースシールドコネクタにはダーブテイルクリップがあるため、プライヤーには専用の圧着構造（鋳造）もあります。 Cobtelの圧着ペンチは、同時に非シールドおよびシールドコネクタの圧着を達成できます。それらの使用は便利です。

5G ERAの出現により、ネットワーク伝送の要件が増加し、シールドケーブルがより一般的になります。 Cobtelの圧着層は5G時代に備えています。

リマインダー：クリングプライヤーを使用する場合、各構造の機能と目的を理解して、不必要な損失が不適切な動作を防ぎます。



建設習慣に基づいたコブテルパンチダウンツールは、パンチングパフォーマンス、100％スプリングリバウンド、および完全に接続されたネットワークケーブルを持っています。基本的な寸法は140mm×32mm×30mmで、腹筋は完全に新しい材料の本体、デュアルスプリング構造、追加の停止リング、T字型ブロック、および円錐ブロックを備えています。スプリングとT字型ブロックの機械的接続の原理は、T字型ブロックの重量を使用して衝撃力を形成し、円錐形ブロックに送信し、パンチ中にネットワークケーブルを完全に接続します。

Cobtelパンチダウンツールのサイズ設計は、ユーザーと構造のオブジェクトに基づいています（RJ45モジュール, パッチパネル）サイズ。モジュールは比較的小さいため、ツールサイズもそれに応じて設計されています。多機能ブレードは、実際の構造に応じて関数を切り替えることができます。ブレードの一方の端には、パンチング中にケーブルを切断するためのエッジがあります。もう一方の端には、ケーブルを切断することはありません。



Cobtelは、The Call of the Timesに応答し、開発のニーズを組み合わせ、ユニバーサルネットワークの圧着プライヤーを起動し、Cobtelワイヤーストリッパーを導入して、圧着型を効果的に利用します。ワイヤーストリッパーは、単一機能で、軽量で、建設に便利です。さまざまなケーブルの直径に応じて調整可能なブレードの深さを設計し、剥離中にケーブルのPE断熱材に損傷を与えないようにします。ブレードは、ネットワークケーブルの外皮と切断ケーブルを剥ぎ取るためのSK5カーボンツールスチールで作られています。プラスチックは、環境に優しいPOMまったく新しい材料です。

Cobtelワイヤーストリッパーの基本的な寸法は、113mm×55mm×18mmで、手のサイズに適しています。使用する前に、ケーブルの直径に応じてブレードの深さを調整し、ケーブルをクランプして反時計回り2-3回転して、内側のPE断熱材を切断せずにケーブルを完全に剥がします。 PE断熱材が切断されると、ケーブル伝送性能に影響を及ぼし、潜在的に短絡を引き起こします。 Cobtel Wireストリッパーは、ユーザーの観点からこれらの問題を検討し、建設担当者の満足度を最大化します。



Cobtelは、長期的な市場調査を実施し、市場で既存のネットワークツールのパフォーマンスをテストおよび検証しました。最終的に、5G ERAの出現と実際の低電圧の建設ニーズを組み合わせることで、建設ニーズを満たすためにこれらのツールを立ち上げました。品質であろうと価格であろうと、彼らは顧客の期待に応えます。

うまくいけば、この記事がネットワークツールとその重要性をさらに理解し、より良いネットワークツールを選択するための知識を得て、建設効率と品質を改善するのに役立つことを願っています。
