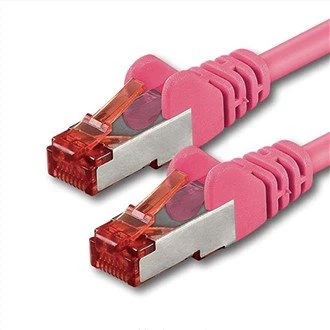

Cat 7 ツイストペア ケーブルは、F タイプと FA タイプに分かれています。 Fタイプは600MHz、FAタイプは620MHzで動作します。
Cat 7 ケーブルは主に、10- ギガビット イーサネット テクノロジーの要求をサポートするように設計されています。非シールドツイストペア (UTP) ケーブルとは異なり、シールドされています。ツイストペアケーブル(STP)。その結果、少なくとも 500 MHz の包括的な減衰対クロストーク比と、Cat 6 の 2 倍以上である 600 MHz の全体帯域幅を実現します。Cat 6a ケーブル。転送速度は最大 10 Gbps に達します。 Cat 7 ケーブルでは、ワイヤの各ペアが個別にシールドされ、4 つのペアすべてが全体的なシールドで包まれています。この追加層により、Cat 7 ケーブルの直径が以前のケーブルよりも大きくなります。主な違いは接続ハードウェアの能力にあります。Cat 7 システムでは、600 MHz で最低 60 dB のクロストーク減衰を提供するコネクタが必要です。
に比べCat 5e ケーブル、 そしてカテゴリー6ケーブル, Cat 7 ケーブルは、最小 600 MHz の大幅に高い伝送帯域幅を提供します。 Cat 7 ケーブル システムには、Cat 7 ケーブル システムとの下位互換性がありません。RJ-45 コネクタ以前のケーブルシステムで使用されていました。
A. Cat 7 ケーブルの主な開発内容は次のとおりです。
- 1999 年 6 月 29 日、ドイツのベルリンで開催された ISO/IEC、JTCL/SC、および 25/WG3 の会議で、69 人の専門家が満場一致で、Cat7コネクタNexans によって提案されたソリューション、GG45- GP45 が国際配線規格 ISO/IEC 11801 に組み込まれています。
- 2001 年 8 月 27 日、ドイツで開催された ISO/IEC 会議で、Nexans は IEC60603-7-7 を Cat 7 インターフェース標準として最終決定することを提案しました。
- Cat 7 ケーブルは通常、スキン - フォーム - スキンの単線構造を使用します。
- Cat 7 ケーブルの銅導体の外径は、約 22AWG になるように選択されます (19AWG を推奨する人もいます)。
- Cat 7 ケーブルの帯域幅は 600 MHz です。
- ネットワーク アナライザのテスト周波数範囲は 0.064 ～ 1000 MHz です。
- パーマネント リンクの距離は 90 メートルです。
- 挿入損失は約 2 dB です (水平ケーブルの場合は 3- メートルの減少、または 2- メートルのパッチコードの場合)。
- 近端クロストーク損失は 5.1 ～ 7 dB です。
- ACR は -1.9 dB です。
- 遠端クロストークは 45.3 dB です。
- リターンロスは8.4dBです。
- 遅延は45ミリ秒です。
- 遅延スキューは 44 ミリ秒です。
- DC ループ抵抗は 34 Ω です。
- 結合減衰は 64.4 dB です。
B. インターフェース
Cat 7 標準の草案作成時に、ネットワーク インターフェイスに大幅な変更がありました。 2 つの「RJ」スタイルと 6 つの「非 RJ」スタイルの 8 種類のコネクタが提案されました。 1999 年 1 月、ISO 技術委員会は、さらなる研究のために「RJ」スタイルのインターフェースを 1 つと「非 RJ」スタイルのインターフェースを 1 つ選択することを決定しました。 2001 年 8 月の ISO/IEC JTC1/SC 25/WG3 作業グループ会議で、ISO は Cat 7 標準に「RJ タイプ」と「非 RJ タイプ」の両方のインターフェイスが含まれることを再度確認しました。
C. Cat 7 ツイストペアケーブルの構造
Cat 7 ツイストペアケーブルの構造を表 1 に示します。
表 1: Cat 7 ツイストペアケーブルの構造
STP SFTP
導体 22/23AWG ソリッド銅 22/23AWG ソリッド銅
絶縁ポリエチレン ポリエチレン
シールド アルミ箔個別シールド アルミ箔個別シールド＋銅線編組全体シールド
ドレインワイヤー 7/0.2mm なし
シース PVC/LSZH PVC/LSZH
- Cat 7 ツイストペアケーブルの物理構造
図1.(Cat 7ツイストペアケーブルの物理構造)
D. Cat 7 ツイストペアケーブルの動作周波数帯域幅
Cat 7 ツイストペア ケーブルの動作周波数帯域幅の範囲は 1 ～ 600 MHz (ユニバーサル標準) および 1 ～ 1000 MHz です。
E. Cat 7 ツイストペアケーブルの物理的特性
□ 伝送速度 (NVP): 79%。
□ 最大相対静電容量: 5.6 nF/100m。
□ 最大 DC 抵抗アンバランス: 5%。
□ 最大伝播遅延スキュー: 30 ns/100m。
□ 最大伝播遅延: 536 ns/100m @ 100 MHz。
□ 定格電圧: 60 Vrms。
□最大引張荷重：80N。
□ 動作温度: -20 度から +60 度。
□ 保管温度: -5 度から +50 度。
□ 難燃性: IEC 332-1 (FRRVC および LSOH シース) に合格します。
F. Cat 7 ツイストペアケーブルの電気的性能パラメータ
カテゴリ 7 ツイストペア ケーブルの電気的性能パラメータを表 3 に示します。
表 3: Cat7 ツイストペア ケーブルの電気的性能パラメータ表
| 周波数（MHz） | 近端クロストーク (NEXT) (dB/100m) 最小/最悪/標準値 以上 | 減衰量 (dB/100m) 以下 | リターンロス（dB） 最小値/最悪値/標準値 以上 | 信号対雑音比 (SNR) (dB/100m) 最小/最悪/標準値 以上 |
| 1 | 90.0/100.0/80.0 | 2.0 | 20.0/23.0/20.0 | 88.0/98.0/80.0 |
| 4 | 90.0/100.0/80.0 | 3.6 | 23.0/26.0/23.0 | 86.4/96.0/76.4 |
| 10 | 90.0/100.0/80.0 | 5.7 | 25.0/28.0/25.0 | 84.3/94.0/74.3 |
| 16 | 90.0/100.0/80.0 | 7.2 | 25.0/28.0/25.0 | 83.3/92.0/72.8 |
| 20 | 90.0/100.0/80.0 | 8.1 | 25.0/28.0/25.0 | 82.5/91.0/71.9 |
| 31.25 | 90.0/100.0/80.0 | 10.1 | 23.6/26.0/23.6 | 80.0/90.0/69.9 |
| 62.5 | 90.0/100.0/75.5 | 14.5 | 21.5/24.0/21.5 | 76.0/85.0/61.0 |
| 100 | 90.0/100.0/72.4 | 18.5 | 20.1/23.0/20.1 | 72.5/75.0/53.9 |
| 200 | 90.0/100.0/67.9 | 26.8 | 18.0/23.0/18.0 | 65.0/70.0/41.1 |
| 250 | 95.0/90.0/66.5 | 30.2 | 17.3/23.0/17.3 | 50.0/58.0/36.3 |
| 300 | 95.0/90.0/65.3 | 33.3 | 17.3/23.0/17.3 | 59.0/55.0/32.0 |
| 600 | 80.0/90.0/60.8 | 48.9 | 17.3/20.0/17.3 | 32.0/50.0/11.9 |
| 周波数(MHz) | 等レベル遠端クロストーク (ELFEXT) (dB/100m) 保証/代表値/標準値 以上 | パワーサム近端クロストーク (PSNEXT) (dB/100m) 最小/最悪/標準値 以上 | パワーサム減衰対クロストーク比 (PSACR) (dB/100m) 最小/最悪/標準値 以上 | 電力合計等レベル遠端クロストーク (PSELFEXT) (dB/100m) 最小/最悪/標準値 以上 |
| 1 | 85.0/90.0/80.0 | 87.0/97.0/77.0 | 85.0/95.0/75.0 | 82.0/87.0/77.0 |
| 4 | 85.0/90.0/80.0 | 87.0/97.0/77.0 | 83.4/93.0/73.4 | 82.0/87.0/77.0 |
| 10 | 79.0/90.0/74.0 | 87.0/97.0/77.0 | 81.3/91.0/71.3 | 76.0/87.0/71.0 |
| 16 | 74.9/90.0/69.9 | 87.0/97.0/77.0 | 80.3/89.0/69.8 | 71.9/87.0/66.9 |
| 20 | 73.0/90.0/68.0 | 87.0/97.0/77.0 | 79.5/88.0/68.9 | 70.0/87.0/65.0 |
| 31.25 | 69.1/90.0/64.1 | 87.0/97.0/77.0 | 77.0/87.0/66.9 | 66.1/87.0/61.1 |
| 62.5 | 63.1/85.0/58.1 | 80.0/97.0/72.5 | 73.0/82.0/58.0 | 60.1/82.0/55.1 |
| 100 | 59.0/80.0/54.0 | 87.0/97.0/69.4 | 69.5/72.0/50.9 | 56.0/77.0/51.0 |
| 200 | 53.0/75.0/78.0 | 87.0/97.0/64.9 | 62.0/67.0/38.1 | 50.0/72.0/45.0 |
| 250 | 51.0/70.0/46.0 | 92.0/87.0/63.5 | 47.0/55.0/33.3 | 48.0/67.0/43.0 |
| 300 | 49.5/66.0/44.5 | 92.0/87.0/63.3 | 56.0/52.0/29.0 | 46.5/63.0/41.5 |
| 600 | 43.4/60.0/38.4 | 77.0/87.0/57.8 | 29.0/47.0/8.9 | 40.4/57.0/35.4 |
