最適なディスプレイポートケーブルを選択する方法：10の重要なヒント

近年、テレビやLCD画面などのさまざまなディスプレイデバイスのパフォーマンスは、飛躍的に進んでいます。 4Kビデオデバイスが世帯に入り始めましたが、8K超高解像度ディスプレイが現在、ハイエンドの視聴覚市場をターゲットにしています。ただし、スペックケーブルを一致させることなく、自宅で高品質のディスプレイや信号ソースを使用しても、ギアを最大限に活用することはありません。現在、広く使用されていますHDMIケーブル8K（6 {0 Hz）をサポートするためにバージョン2.1以下が必要ですが、それでも48Gbpsの帯域幅しか提供していません。高品質の8K 120Hz超高解像度とフレームレートビデオが必要な場合は、DisplayPortが必要です。 DP 2.0単独では、最大80gbpsの伝送帯域幅と最大240Hzのリフレッシュレートをサポートします。特に、現在のハイエンドディスプレイデバイス、グラフィックカード、LCD画面には主に内蔵のディスプレイポートインターフェイスが付属しているため、HD映画を視聴したり、自宅のコンピューターやテレビでゲームをプレイする必要がある場合は、デバイスを接続するためのDisplayPortケーブルを入手する必要があります。 DisplayPortバージョンが異なると、大幅に異なる解像度とパフォーマンスレベルがサポートされています。 8K解像度のテレビまたはLCD画面はまだ店舗ではかなりまれであるため、フルHDまたは4Kディスプレイをまだ使用している場合、バージョン1.2ケーブルがジョブを行います。早期採用者と究極の画質を追求する人のために、彼らはおそらく8K解像度のテレビやスクリーンにアップグレードする準備ができています。その場合、すぐにバージョン1.4製品に直接行く必要があります。

DPケーブルに関する以前の記事で述べたように、DPは80gbpsの最大帯域幅をサポートし、現在利用可能な最高帯域幅のビデオケーブルになります。しかし、購入するDPケーブルが実際に宣伝されている帯域幅を提供することを確認するために、重要な要素はケーブルの品質です。高品質のDPケーブルを選択すると、安定した信号伝送が保証され、画像の歪みや信号ドロップアウトなどの問題が防止されます。高品質のケーブルは通常、より良い材料と設計を使用して、信号損失と干渉を減らします。

高品質のケーブルを見つける方法は次のとおりです。まず、コアワイヤが酸素を含まない銅で作られているかどうかを確認します。この情報は通常、公式の製品仕様に記載されているか、イーサネットケーブルの記事で説明したように、マルチメーターで自分でテストすることができます。純粋な銅線は、100メートルあたり約30オームを測定する必要があります。

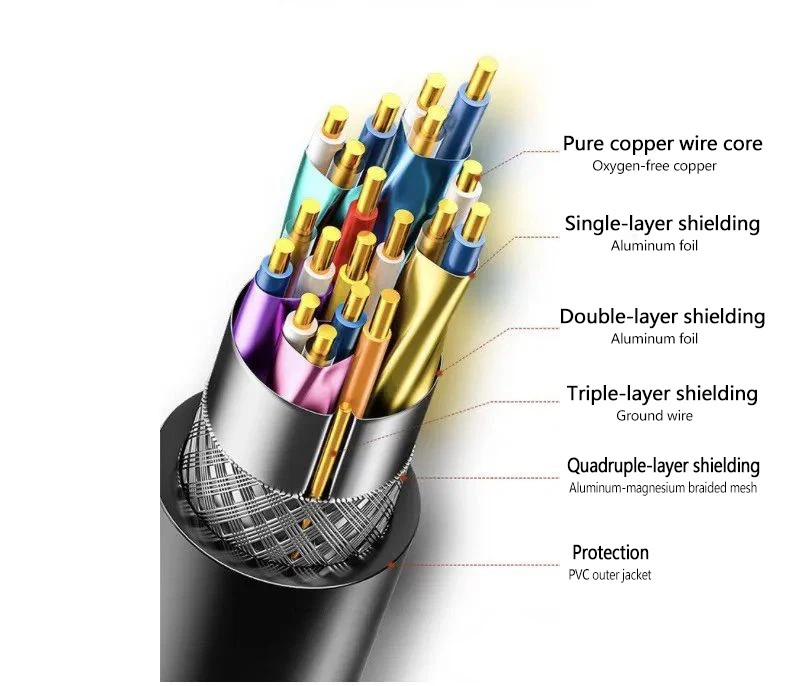

何を探すべきかは次のとおりです。また、マルチレイヤーシールドを確認して、信号がきれいにとどまることを確認してください。以下に示すケーブルを取ります - それは4つのシールドレイヤーを使用します：2つのアルミホイル層、接地ワイヤーと編組アルミニウムマグニウムメッシュ。

製造DPケーブルは、最高水準を要求する精密クラフトです。最先端の機器、コアテクノロジーの習得、および高度な技術により、メーカーはプレミアムで欠陥のない製品を提供できます。ケーブル会社の公式ウェブサイトであるWechat、Weibo、およびその他のプラットフォームを必ず確認して、エンタープライズが熟練労働者と一流の機器の両方に多額の投資をしているかどうかを確認する必要があります。一流の技術スペシャリストと高度な機器でのみ、企業は堅牢な技術的専門知識と広範な生産体験を開発できます。評判の良いDisplayportケーブルメーカーは、通常、完全なワイヤードラウングマシン、はんだ付け、テストデバイスを備えた独立した生産ラインを維持しています。さらに、彼らは専用のR＆Dチームを設立し、中間生産と最終アセンブリに強力な機能を備えた効率的な製品開発を誇っています。

国際HDMI協会の基準に従って、HDMI協会によって承認された企業のみが、製品にHDMIロゴを表示し、HDMIケーブルを製造することが許可されています。通常、認定企業は、そのテクノロジーが国際HDMI組織によって設定された基準を満たしていることを実証しています。 HDMIケーブルを購入するときは、HDMI協会認定企業から製品を選択することが重要です！

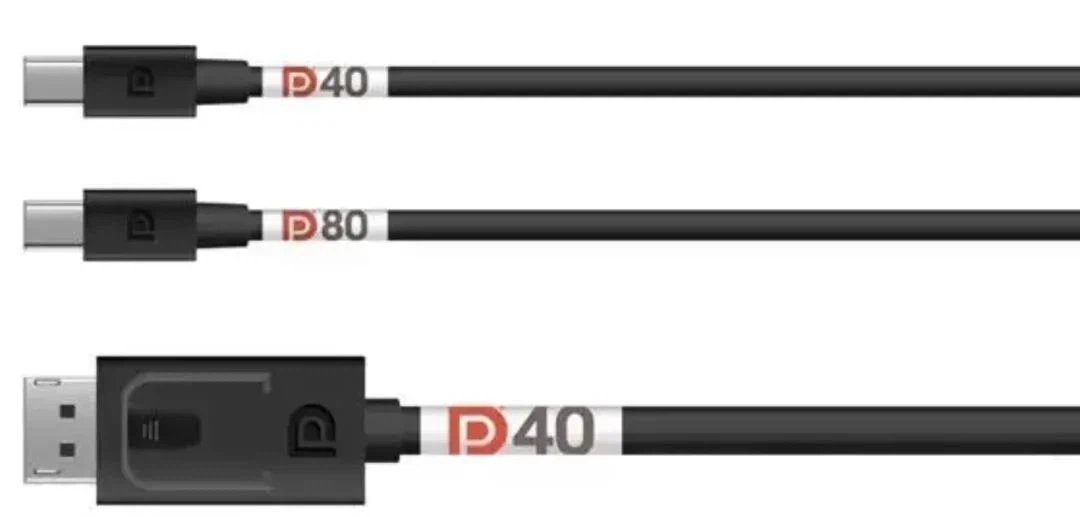

VESAは、異なる速度評価を区別するために、DP 2。0ケーブルを認証およびラベル付けすることを決定しました。具体的には、DP2。0ケーブルには、DP40とDP80の2つの標準があります。 DP40ケーブルはUHBR10標準を使用し、40gbpsの合計帯域幅で4つのチャネルでレーンあたり10Gbpsを供給し、DP80ケーブルはレーンあたり20GbpsでUHBR20標準に接着し、合計80gbpsです。この認定により、ケーブルのパフォーマンスと品質が保証され、市場の混乱と虚偽の請求が妨げられます。

認証のために、製品は最初にDisplayport ATC（認定テストセンター）でテストに合格し、次にレビューのために結果をVESAに提出する必要があります。認定製品は、ライセンス契約を実行してDisplayPort認定ロゴを使用し、DisplayPort Webサイトに製品情報をリストすることができます。 DisplayPort認定プログラムは非会員企業にも公開されていますが、非会員は認定ロゴを使用する権利を獲得するために、1,500米ドルの年間ライセンス料を支払う必要があります。

前回の記事では、DPビデオケーブルの品質のいくつかの側面について説明しました。 DPケーブルで使用されている銅は主にOFC（酸素を含まない銅）であり、主にDPケーブルが現在プロのハイエンドディスプレイ市場で使用されているため、劣ったコアを持つDPケーブルを生産するメーカーはほとんどいません。安いDPケーブルは4K UHDを確実に処理できず、テスト中に簡単に検出できます。



現在、DPケーブルには2つのコアタイプがあります。銅と光ファイバーです。銅コアDPケーブルは主にOFC（酸素を含まない銅）を使用し、安定したプラグアンドプレイのパフォーマンスと高コスト効率を提供し、市場のお気に入りにします。ただし、物質的な制限により、それらは通常、10メートル以内の短距離シナリオに適しています。より長い距離にわたって、彼らは深刻な信号損失、干渉感受性、および不十分な画質に直面し、高帯域幅の需要を満たすことができません。

光ファイバーDPケーブルは、無制限の高帯域幅伝送を可能にする光信号を使用して、内蔵の電気光学変換チップを特徴としています。それらは、電磁干渉（EMI）に対して完全に免疫があり、範囲は100メートルを超えており、プレミアム価格設定の主な理由です。主要なeコマースプラットフォームは、{300-600} rmb（〜$ {40-85）で価格設定されている繊維オプティックDPケーブル（1-10 m）を示しています。

プロのヒント：光ファイバーDPケーブルは単方向です（マーク付きソース→ディスプレイ） - 逆の接続が表示されないため、それらを正しく接続する必要があります。

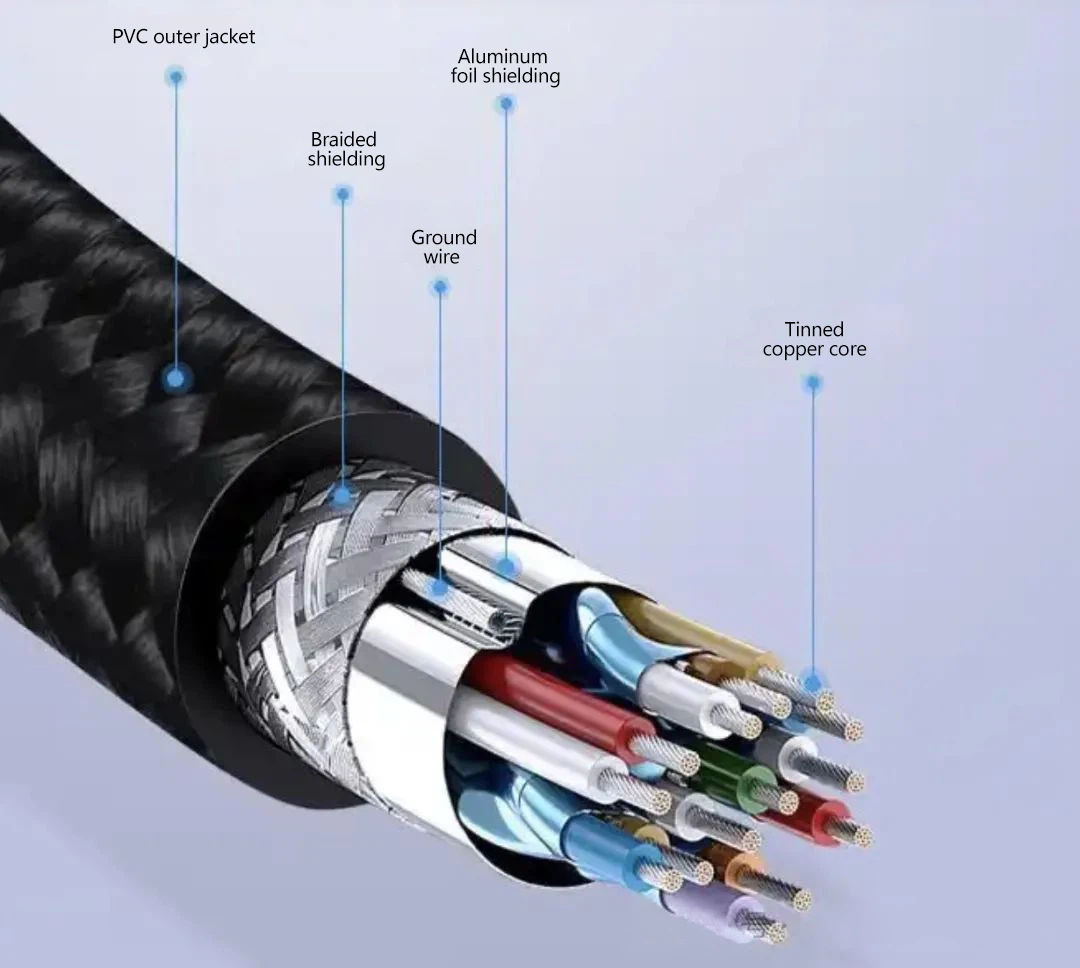

DPケーブル性能は、シールドレイヤーにも大きく依存しており、内部\/外部信号干渉がAVの品質を低下させるのを防ぎます。シールドの有効性は、材料カバレッジ密度の高さ密度と相関して、より良い保護を意味します。通常、DPケーブルには85％の金属編組カバレッジがあります。アルミホイル層は100％のカバレッジを達成します。

高品質のDPアウタージャケットは爪のように困難であり、解体するためにかなりの努力が必要です。一方、リサイクルされた素材から作られたPVCジャケットは、手で簡単に引き裂かれます。 PVCシールドの最初の層を切断した後、密集した非常に耐久性のあるアルミニウム合金シールドが明らかになり、同様にワイヤーカッターが必要です。最終層はアルミニウム箔シールドです。

一般的なDPケーブルアウタージャケット素材：PVCおよびナイロン編組。

PVCジャケット：摩耗と涙の抵抗のための頼ります
PVCジャケットは、酸化、強酸、および還元抵抗に優れているアモルファス材料を使用しています。 PVCジャケットを備えたDPケーブルは、摩耗、ストレッチ、老化に抵抗し、高強度と安定性を提供します。毎日の使用であろうと長期的な接続であろうと、ジャケットは確実に保持されます。





ナイロン編組ジャケット：強化された靭性と引張強度

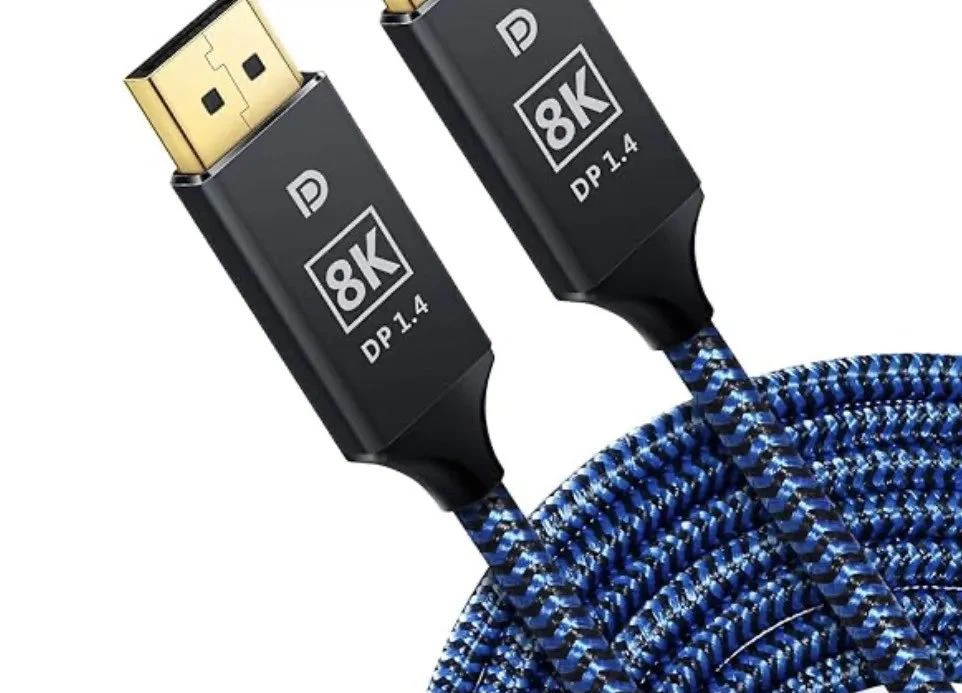

高品質のディスプレイポートケーブルは、ナイロン編組ジャケットを備えており、パフォーマンスを向上させながら内部配線を保護します。耐え難くて頑丈なこれらのケーブルは、摩耗に抵抗し、続くように擦り切れます。

DPケーブルの買い物をするとき、あなたは彼らの指揮者がフォローすることを強調している多くの製品に気付くでしょうAWGゲージ、26AWGや24AWGゲージのように、ケーブルジャケットに「24Awg」とマークされているものもあります。以前にAWGケーブルを説明しましたイーサネットケーブルまた、HDMIケーブルガイドの関心のある読者は、公式アカウントを検索することができます。

AWG数（例：24AWGまたは26AWG）は、製造中に決定されるワイヤゲージサイズを指します。重要な部分は次のとおりです。AWG数が大きいと、ワイヤーイットの直感に反するものが薄いことを意味します！覚えておいてください：数が高いほど、直径が小さくなります。

もう1つの重要な要素は、ケーブルの長さです。 8K Ultra-HDビデオには膨大なデータスループットが必要であり、より長いケーブルがより大きな信号損失を受けます。プロのグレードの光ファイバーDPケーブルが存在しますが、顕著に優れたパフォーマンスを提供することなく高価です。セットアップのケーブルが最初に実行され、可能な場合は10メートル以下を測定します。 10メートルを超えて、光ファイバーバージョンが唯一のオプションかもしれません。

ケーブルが短くなると、信号の劣化が減少しますが、デバイスを接続または移動するときに負担をかけると、内部ワイヤの損傷が危険にさらされる可能性があります。インストール中にスラックを残してください - それはあなたに小刻みの部屋を与え、ケーブルでヤンキングを防ぎます。

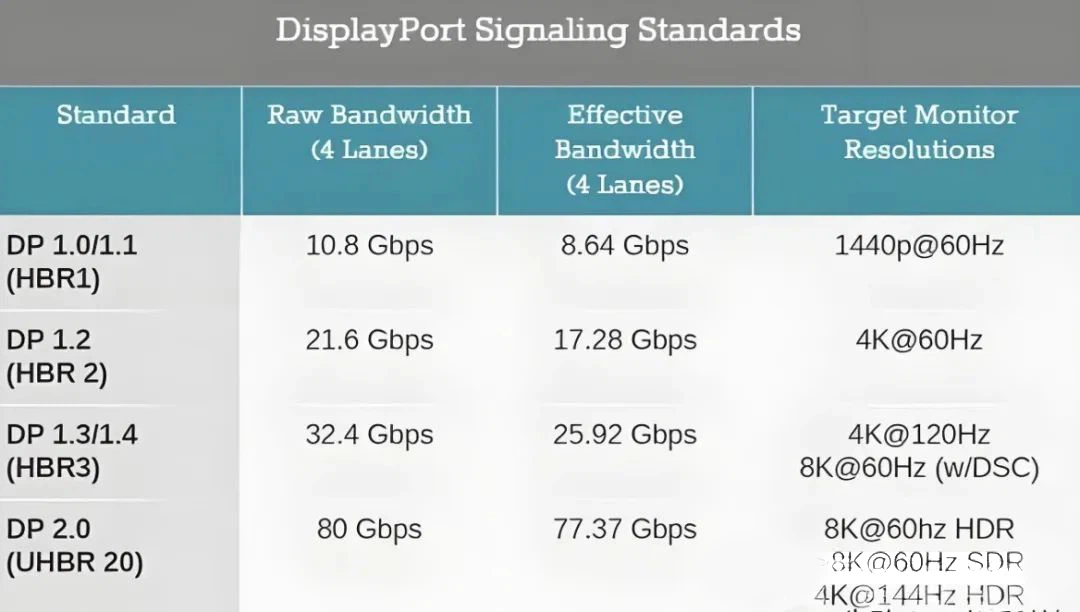

DP1。0からDP2.1までのDPケーブルとインターフェイスのバージョンをカバーしました。各バージョンは帯域幅、解像度、およびリフレッシュレートを改善しました。たとえば、DP1.4は12 {0 Hzまたは60Hzで8Kで4Kをサポートしますが、DP2.0はDP1.4よりも高いリフレッシュレートで最大16Kの解像度を処理できます。 「互換性のためにDP2.1を取得する必要がある」と思うかもしれませんが、DP2.1ケーブルは約トリプルDP1.4ケーブルの費用がかかります。



主要なオンラインストアをチェックすると、DP2.1ケーブルの費用は約300元、DP1.4ケーブルは約130元です。



それで、あなたは何を選ぶべきですか？必要なものを手に入れてください - ハイエンドの仕様にお金を無駄にしないでください。デバイスのインターフェイスバージョンを考慮してください - DP1.4のみをサポートする場合、DP2。{0}またはDP2.1ケーブルを購入することは本当の利点は得られませんが、それ以上の費用がかかります。

また、将来必要な信号についても考えてください。今すぐHDを使用しており、3-5年に高いフレームレートで基本的な4Kを期待する場合、DP1.4は低価格でうまく機能します。より高い帯域幅と解像度を必要とする研究室または特別なプロジェクトの場合、dp2。0またはdp2.1は理にかなっているかもしれません - dp2.1ケーブルのコストを覚えておいてください。

以前の記事では、DPとMini DPの2種類のDPインターフェイスについて説明しました。 DPケーブルを購入する前に、ディスプレイがあるDPポートの種類を必ず確認してください。

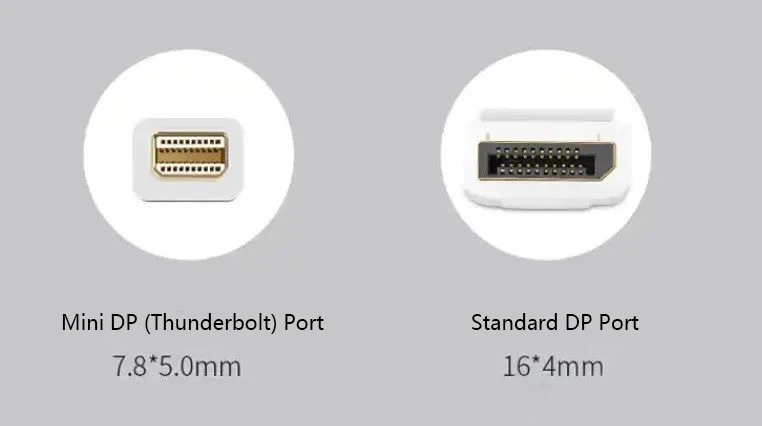

DPとMini DPポートはサイズが大きく異なるため、選択するときは注意してください。 DP、Mini DP、またはThunderboltが必要な場合は、常に再確認してください。 Mini DPとThunderboltポートは同じ物理的次元を共有していることがわかりましたが、その機能はまったく同じではありません。したがって、これは大したことではないように思えるかもしれませんが、購入する前に常にデバイスのポートタイプを確認する必要があります。

DPケーブルのコネクタが金メッキである場合、それは単なる魅力的ではありません。また、耐食性が高く、導電率が優れており、はんだ付け、耐熱性があり、耐摩耗性が良好です。そのため、金メッキのコネクタは、より高価ですが、金メッキのコネクタよりも優れています。市場のほとんどの金メッキコネクタは24Kゴールドを使用しているため、明るい外観が得られます。しかし、金メッキのDPコネクタは、デバイスのDPポートに実際に接続するのは内部のピン針であるため、常により良い画質を意味するとは限りません。したがって、ピンニードルの導電率と耐摩耗性は非常に重要です。

これらのピンの針は通常、錫青銅で作られており、弾力性が高く、優れた摩耗と耐食性があります。通常、それらはゴールドメッキになる前に最初にニッケルメッキされているため、よく作られたDPケーブルのピン針には3つの異なる層が表示されます。

外側のシェルの場合、ほとんどのケーブルはプラスチックを使用し、ハイエンドモデルはアルミニウムまたは亜鉛合金を使用します。これは実際の伝送パフォーマンスには影響しませんが、金属のものはより良く見え、頻繁に使用すると長持ちします。

dp ++（displayport ++）は、DisplayPortデュアルモードとも呼ばれ、主にDisplayPortインターフェイスの互換性と柔軟性を高めます。 DP ++インターフェイスは、DisplayPort標準信号を処理するだけでなく、DVIおよびHDMI信号を変換および動作させることもできます。組み込みの変換回路または適切なアダプターを使用して、DisplayPort {++はDisplayPort信号をDVIまたはHDMIに変換し、インターフェイスの汎用性を大幅に改善します。

では、いつDP ++インターフェイスとケーブルを使用しますか？まず、複数のビデオ出力プロトコルとの互換性が必要な場合：DP ++はDisplayPort、DVI、およびHDMIをサポートするため、インターフェイスの制限なしで異なるディスプレイデバイスで動作できます。第二に、DP ++は、接続デバイスをより柔軟にします。いくつかのディスプレイまたはスイッチデバイスを接続する必要がある場合、DP {++インターフェイスはより簡単なソリューションを提供します。
