ネットワークパッチパネルとキーストーンモジュールの配線技術、およびツールフリーモジュール
Oct 29, 2024
伝言を残す
1。ネットワークパッチパネルパンチング方法：
1.1準備ツール：
ネットワークパッチパネル、ケーブルマネージャー、ネットワークケーブル、ワイヤーストリッパー、圧着ツール、ジップタイ。

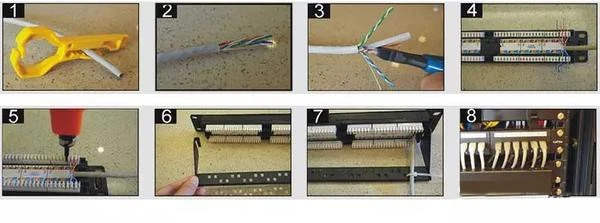

1.2ネットワークパッチパネル配線プロセス：
A.小さな黄色のツールを使用するかワイヤーストリッパー の外側のジャケットを削除しますネットワークケーブル.
B.外側のジャケットを剥がしたCAT6ケーブル.
D.指定されたシーケンスに従って、ネットワークケーブルを対応する端子スロットに挿入します。
E.圧着ツールを使用して、余分なケーブルをトリミングします。
F.ケーブルマネージャーをパッチパネルポートに取り付けます。
G.ケーブルをzipタイでケーブルオーガナイザーに固定して、落ちるのを防ぎます。
H.キャビネットネジを使用して固定しますネットワークパッチパネル に ネットワークキャビネット.

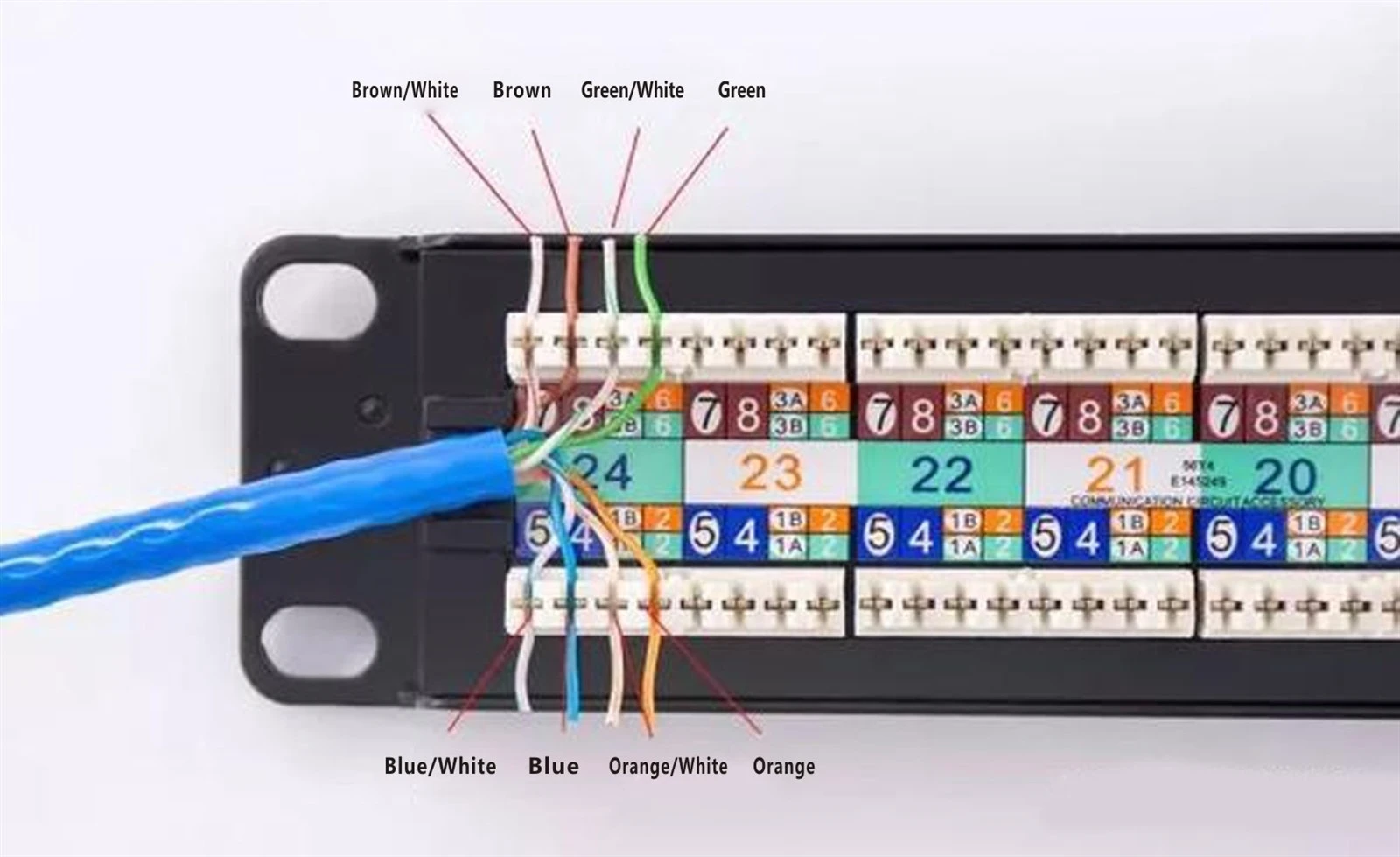

1.3 T568B配線シーケンス：
A.に注意してくださいパッチパネル配線の場合、T568AとT568Bのシーケンスは異なります。
B.さまざまなブランドのパッチパネルも異なる配線シーケンスを持っている可能性があるため、パッチパネルのシーケンスマーキングに常に注意を払ってください。
2。キーストーンジャックモジュールの配線
2.1準備ツール：
ネットワークパネル、キーストーンモジュール、小さな黄色のナイフ、ネットワークケーブル、はさみ。

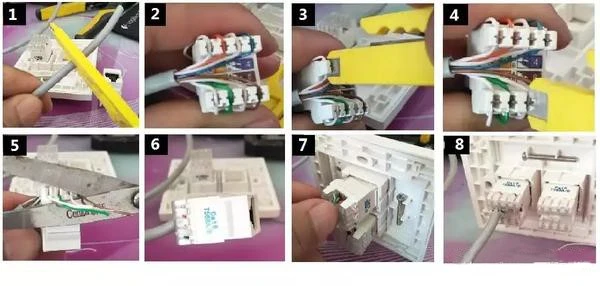

2.2キーストーンモジュールパンチングプロセス：
A.小さな黄色のナイフまたはワイヤーストリッパーを使用して、ネットワークケーブル.
B.ジャックモジュールの配線ガイドに従ってワイヤーを配置し、ジャックモジュールワイヤークランプ。
C.小さな黄色のナイフを使用して、ワイヤをワイヤクランプに押し込みます。
D.プレスプロセス中、ペンチ垂直に保持し、突然のしっかりした圧力をかけて、一度に押し下げるようにしなければなりません。
E.余分なネットワークケーブルをトリミングします。
F.終了キーストーンジャックインストール。
G.キーストーンジャックをパネルに挿入します。
H.完成品。
2.3 T568配線シーケンス：
モジュールに示されている色分けされた配線シーケンスに従ってください。

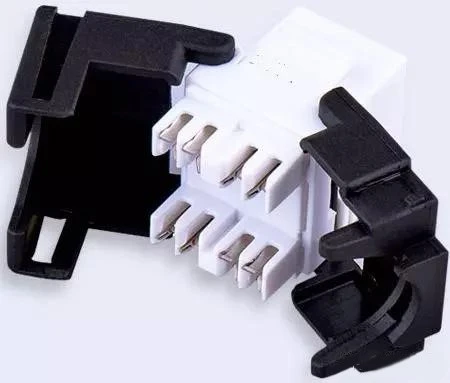

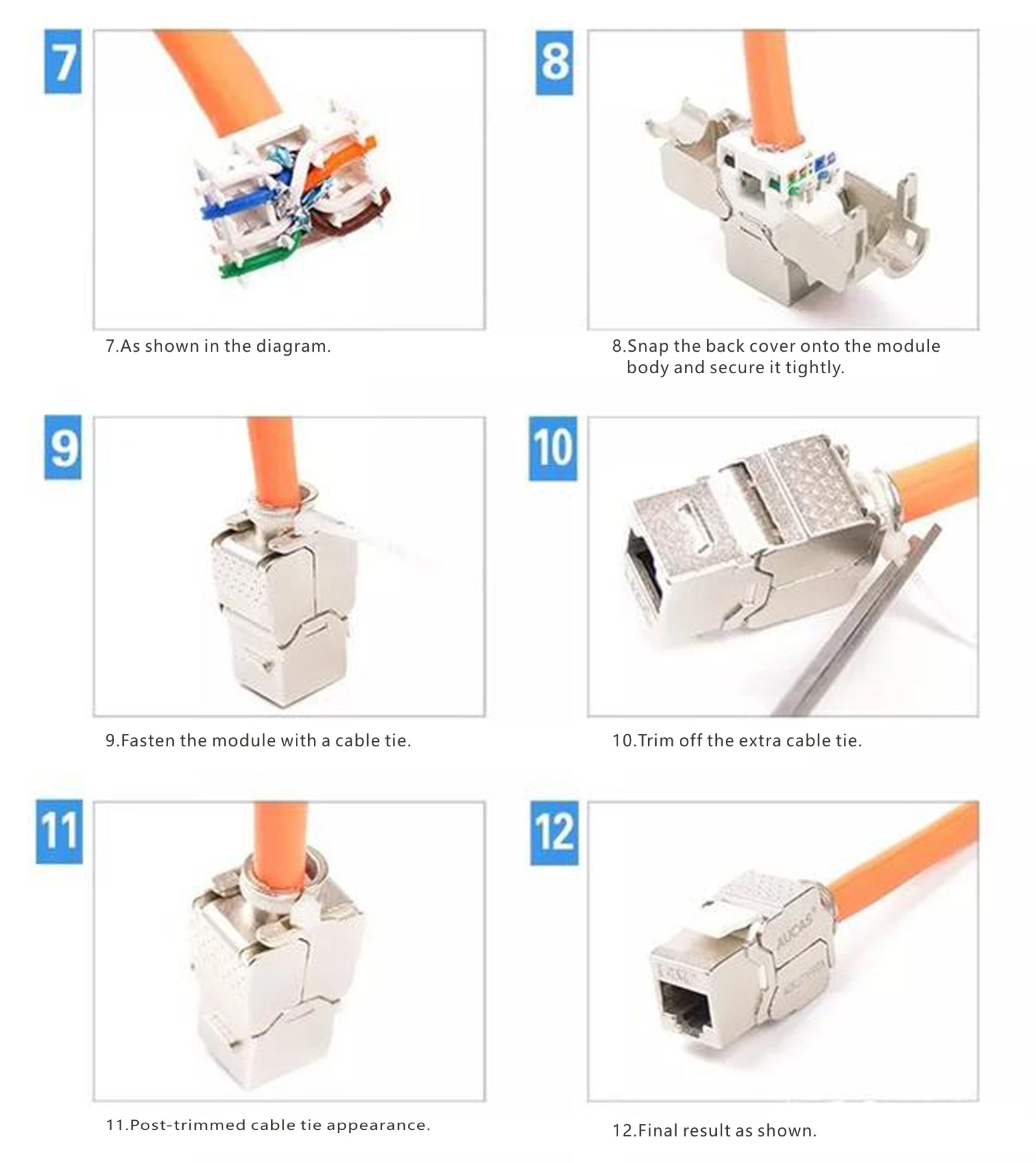

3。ツールフリーのパッチパネルとキーストーンモジュール
どちらも同じ原則で動作し、モジュールの組み込みクリップを使用してネットワークケーブルをモジュールのワイヤークランプに直接押し込み、ステップをパンチする必要がなくなります。
