ラックマウントワイヤ管理
Jan 16, 2025
伝言を残す
ラックマウントワイヤ管理に関して、多くの新しい初心者が疑問を投げかけており、特定の方法について尋ねています。時間が経つにつれて、人事の変更と日常業務のネットワーク調整により、キャビネットやネットワークラックは非常に乱雑になる可能性があります。に機器の配置ネットワークラック、電源ケーブルの導入、およびネットワークおよび通信ワイヤの管理は非常に厄介な問題です。これにより、の難易度が高まりますラックマウントワイヤ管理また、ネットワークの品質にも影響を与える可能性があります。
ネットワークラックをどのように整理できますかサーバーキャビネット整然とするために？
1。現在のステータスラックマウントワイヤ管理:
このプロジェクトは、の非常に乱雑な配線をターゲットにしていますデータセンター機器がどこでも一時的に積み重ねられている特定の腫瘍病院のうち、通常のビジネスの使用に深刻な影響を与え、毎日のメンテナンスを困難にします。配線は修正され、きちんとした、審美的に心地よい、簡単に保守可能なコンピュータールームが作成されます。
コンピュータールームの現在の状態は、下の画像に描かれています。
コンピュータールームの現在の状態は、下の画像に描かれています。
それは本当に非常に厄介であり、ネットワークの問題が発生することは驚くことではありません。では、どうすればワイヤーを管理できますか？
2。いくつかの原則ラックマウントワイヤ管理:
ネットワークケーブルネットワークトポロジと既存の機器条件に従って編成する必要があります。
1.原則として、キャビネット内の電源ケーブルとネットワークケーブルは別々に編成する必要があります。
2。相互絞り、高すぎるか低すぎる、互いに近すぎることを避けるために、機器を適切に配置する必要があります。
3.キャビネットにデバイスが多すぎる場合は、番号を付けてください。
4.各ケーブルは、そのソースを示すために適切な位置にラベルを付ける必要があります。
5.さまざまな種類の接続（一般ネットワーク接続ケーブル、クロスオーバーケーブル、専用のラインなど）には、異なる識別方法が必要です。
6. ネットワークケーブル個人ではなく部屋番号に従って配置する必要があります。
要約すると、レイアウトは明確であり、ワイヤシーケンスは整然とする必要があり、ラベルは明確でなければならず、メンテナンスは簡単でなければなりません。特に、ラベルの合理的な使用は非常に重要です。
要約すると、レイアウトは明確であり、ワイヤシーケンスは整然とする必要があり、ラベルは明確でなければならず、メンテナンスは簡単でなければなりません。特に、ラベルの合理的な使用は非常に重要です。
3。組織のステップインラックマウントワイヤ管理 :
3.1予備準備：
まず、ユーザーにワイヤーラベルをマークするように通知し、ラックキャビネット 彼らの通常の仕事に影響を与えることなく。次に、ネットワークトポロジ、既存の機器条件、ユーザー数、ユーザーグループ、およびその他の要因に基づいて、キャビネットの内部配線図と機器の位置図を描きます。
次に、必要な材料を準備します。ネットワークパッチケーブル, ファイバーパッチケーブル、パワーケーブル、ラベルペーパー、マーカーペン、プラスチックケーブルタイ。
次に、必要な材料を準備します。ネットワークパッチケーブル, ファイバーパッチケーブル、パワーケーブル、ラベルペーパー、マーカーペン、プラスチックケーブルタイ。
3.2ネットワークラックの整理：
3.2.1キャビネットを取り付けます：
次の3つのことを自分で行う必要があります。まず、フレームに付属するネジとナットを使用して、固定フレームを締めます。第二に、キャビネットを下に置き、可動輪を取り付けます。第三に、機器の位置に応じて、固定フレームにバッフルを調整して追加します。
3.2.2ワイヤーを整理します：
グループネットワークケーブル、通常、グループの数が少ないか等しくなりますワイヤー管理ラックキャビネットの後ろ。すべての機器の電源ケーブルを一緒にバンドルし、リアケーブルホールからプラグを挿入してから、それぞれのデバイスを別のものから見つけますワイヤー管理ラック.
3.2.3機器の修正：
キャビネットのバッフルを適切な位置に調整して、管理者がキャビネットのドアを開けずにすべてのデバイスの操作を確認し、デバイスの数とサイズに応じてバッフルを適切に追加できるようにします。バッフルの間にスペースを残すことに注意してください。描画前の図に従って、キャビネットに使用されるすべてのスイッチングおよびルーティングデバイスを配置します。
3.2.4ネットワークケーブルのラベル：
一度ネットワークケーブル接続されており、それぞれにラベルを付ける必要があります。準備したラベルをネットワークケーブルに包み、ペンでマークし（通常は部屋番号または目的を示しています）、ラベルが明確で理解しやすいことを確認します。クロスオーバーケーブルは、異なる色のラベルを使用して、一般的なネットワークケーブルと区別できます。デバイスが多すぎる場合は、分類および番号付けされ、ラベルをデバイスに接続する必要があります。
3.3作業後：
3.3.1。パワーオンテスト：
すべてが正しいことを確認した後、通常のユーザー作業が最も重要であることを保証するために、ネットワーク接続テストを電源でオンにして実施します。
3.3.2。ドキュメントの更新：
このキャビネット組織のドキュメントを更新します。機器のレイアウト図とネットワークケーブル接続図を再描画します。図は、将来のメンテナンスリファレンスのためにデバイス番号とネットワークケーブルラベルを示している必要があります。ユーザー名を図に項目として含めることをお勧めし、最後にワイヤを整理した日付と人に注意してください。
4. ラックマウントワイヤ管理プロセス：
キャビネット組織の重要な部分は、キャビネットワイヤー管理です。 3つの一般的なワイヤ管理プロセスがあります。
4.1滝スタイル：
これは比較的古い配線スタイルであり、その痕跡はまだ時々見ることができます。 「洞窟の滝」の芸術的なイメージを直接ぶら下げますねじれたペアケーブルからパッチパネルモジュール、きちんと（{24-48レイヤーあたりのツイストペア）を分配すると、階層の美しい感覚を作成します。
このスタイルの利点は、それが労働を減らすことですネットワークケーブル管理、しかし、多くの欠点があります。
例えば：
（1）ネットワーク機器を設置するときに配置を妨害するのは簡単であり、ネットワーク機器を所定の位置に設置することさえ難しいかもしれません。
（2）各ねじれたペアの重量は、キーストーンモジュールの背面に作用する引っ張り力になります。ねじれたペアが終了点の前に結ばれていない場合、この引っ張り力はキーストーンジャック数ヶ月または数年後のねじれたペアから、切断障害を引き起こします。
（3）aキーストーンモジュールでパッチパネル再ターミングする必要があり、メンテナンス担当者は「ウォーターカーテン」の中でのみ作業することができます。ねじれたペア、そして、両方向に光源がないため、終了中に見ることは困難です。
4.2。 逆ワイヤ管理：
逆ワイヤ管理は後に実行されますパッチパネルモジュールは終了してテストされます。この方法は、ケーブルブリッジのケーブルを管理しながら、モジュールからキャビネットの外側までワイヤを管理することです。
この方法の利点は、テスト後、ツイストペアテストに失敗したためケーブルを再配置する必要はないことですが、不利な点は、両端（入口とパッチパネル）が固定されているため、必然的にコンピュータールームのどこかに乱雑なケーブルがたくさんあることです。逆ワイヤ管理は通常、手動で行われ、目と手に頼ってワイヤー管理を完了します。リバースワイヤ管理の利点は、テストが完了したことです。そのため、キャビネットの背面にあるケーブルの長さを心配する必要はありません。不利な点は、ケーブルの両端が固定されているため、ケーブルの間に多くのクロスオーバーがあり、それらをきちんと整理することを非常に面倒にすることであり、必然的にツイストペアが2つの固定端の間に乱雑で、しばしば床の下（下から入るとき）または上にあるとき（上から入るとき）場所があります。
この方法の利点は、テスト後、ツイストペアテストに失敗したためケーブルを再配置する必要はないことですが、不利な点は、両端（入口とパッチパネル）が固定されているため、必然的にコンピュータールームのどこかに乱雑なケーブルがたくさんあることです。逆ワイヤ管理は通常、手動で行われ、目と手に頼ってワイヤー管理を完了します。リバースワイヤ管理の利点は、テストが完了したことです。そのため、キャビネットの背面にあるケーブルの長さを心配する必要はありません。不利な点は、ケーブルの両端が固定されているため、ケーブルの間に多くのクロスオーバーがあり、それらをきちんと整理することを非常に面倒にすることであり、必然的にツイストペアが2つの固定端の間に乱雑で、しばしば床の下（下から入るとき）または上にあるとき（上から入るとき）場所があります。
4.3フォワードワイヤ管理：
パッチパネルモジュールが終了する前に、フォワードワイヤ管理が実行されます。コンピュータールームの入口から始まり、パッチパネルモジュールまでセクションごとにケーブルを整理します。ワイヤー管理後、終了とテストが実行されます。
4.3.1フォワードワイヤ管理の目標は次のとおりです。
コンピュータールームの入口（またはコンピュータールームのネットワークエリア）からパッチパネルキャビネットの水平方向のねじれたペアまで、各16/24/32/48-ポートの単位に水平方向のねじれペアの束を形成しますパッチパネル、各バンドルの平行にすべてのねじれたペアがあります（短い距離でのねじれたペアの間のクロストークは、各ねじれたペアのほとんどがブリッジと導管に敷設されているため、この部分はゆるくて平行ではありません）、すべてのバンドルは平行です。確認後、それらはモジュールの後ろのケーブルトレイに固定されているか、のモジュール穴を通過しますパッチパネル.
4.3.2フォワードワイヤ管理の利点
フォワードワイヤ管理の利点は、コンピュータールームのケーブルがあらゆる時点できれいになり、ケーブルのクロスオーバーがないことを保証することです。不利な点は、設置中にケーブルが損傷した場合、テストに失敗した場合、再ケーブル管理が必要になることです。したがって、フォワードワイヤ管理の前提は、ケーブルの品質とケーブルの引っ張りに十分な信頼性を持つことです。
5。ラックマウントワイヤ管理の手順：
5.1まず、ケーブルが必要な期間を測定します。
これに基づいて、どこに配置するかを決定しますパッチパネル、次に、外側からキャビネットまでの距離を考慮して、後で全体的なワイヤ管理を促進するために、キャビネットにパッチパネルをインストールするためにネットワークケーブルが必要な期間を計算します。ケーブルがキャビネットに長すぎると、見苦しい状況を引き起こす可能性があり、後のワイヤ管理は面倒で、ケーブルをきちんと美しく整理するために絶えず引っ張る必要があります。
第二に、上または下からキャビネットに入った後、ケーブルがどのように実行されるかを検討します。物を曲げたりバイパスしたりしないようにして、キャビネットに沿って可能な限り走ってください。ケーブルランの方向は、将来のネットワーク機器のエントリに影響しないでください。
5.2過剰をトリミングします：
最初のステップで計算された長さに応じてカットします。過剰をトリミングし、きちんとした外観を維持するための一貫性を確保し、計算に比べていくらかの冗長性を残します。できれば、剥がれたジャケットの長さとパッチパネルを含む10〜15センチメートルです。現時点では、この時点でそれらを入れるとワイヤー管理が困難になるため、ケーブルを外部からキャビネットに入れる必要はありません。
5.3次に、ワイヤー管理を開始します。
ケーブルの根が露出し始めたケーブルタイでケーブルを結び始めます。必要に応じてほとんどのネットワークケーブルを保護し、ワイヤー管理にパッチパネルを使用します。パッチパネルを使用する方法は、コンベンションに従ってケーブルをパッチパネルの背面に1つずつ渡し、2つの連続したネットワークケーブルをパッチパネルの背面にあるケーブルタイと一緒に結び付けることです。 2つのタイごとに、誤った整列が必要である必要があります。つまり、あまりにも多くの並んで並んでいるわけではなく、2つのタイごとにある程度の距離を持つことが最善です。 2つの連続したケーブルを結び付けた後、6つのネットワークケーブルを一緒に結び付け、平均して半分ごとに再結合し、結び付けたときにきちんとしたことに注意を払い、偶然の組織化された外観を維持するために偶然のバンドルを避けます。
5.4 ケーブルを結びます
ワイヤ管理ボードを使用して継続的に下に移動し、ワイヤー管理ボードの背面をケーブルタイ（ネクタイあたり0.5メートル）で結びます。最後の6タイの位置は、ケーブルの端から約1メートル離れています。結び付けた後、もちろん、2つのケーブルを近くに結び始めます。 2つそれぞれを結んだ後、同じ方法を使用して約0.5メートル下に再び結びます。これは、パッチパネルのインストールの次のステップに有益です。
5.5パッチパネルをインストールします。
次は、パッチパネルをインストールするステップです。上記の作業が完了しているため、ケーブルはすでに非常に明確です。ケーブルをキャビネットの外側に配線し、ワークベンチに置きます。エラーを最小限に抑えるために、事前に配置された位置に従って、3つのグループで圧着プロセスを開始します。ここでは、圧着の特定のプロセスステップは繰り返されません。
5.6取り付けられたパッチパネルをテストします。
テストが合格した場合は、キャビネットにインストールします。ポイントが失敗した場合は、ネットワークケーブルとモジュールとケーブルシーケンスの間の接触を慎重に確認し、最初の試みで成功したテストを実現することを目指してください。すべてのキーストーンモジュールが圧着されてテストされたら、キャビネットにそれらを取り付けます。インストール後、元の計画に従ってネットワークケーブルを結び、きちんと、美しさ、ストレートを達成します。各ポイントの接続性を文書化します。ポイントが失敗した場合は、備考ログに文書化します。

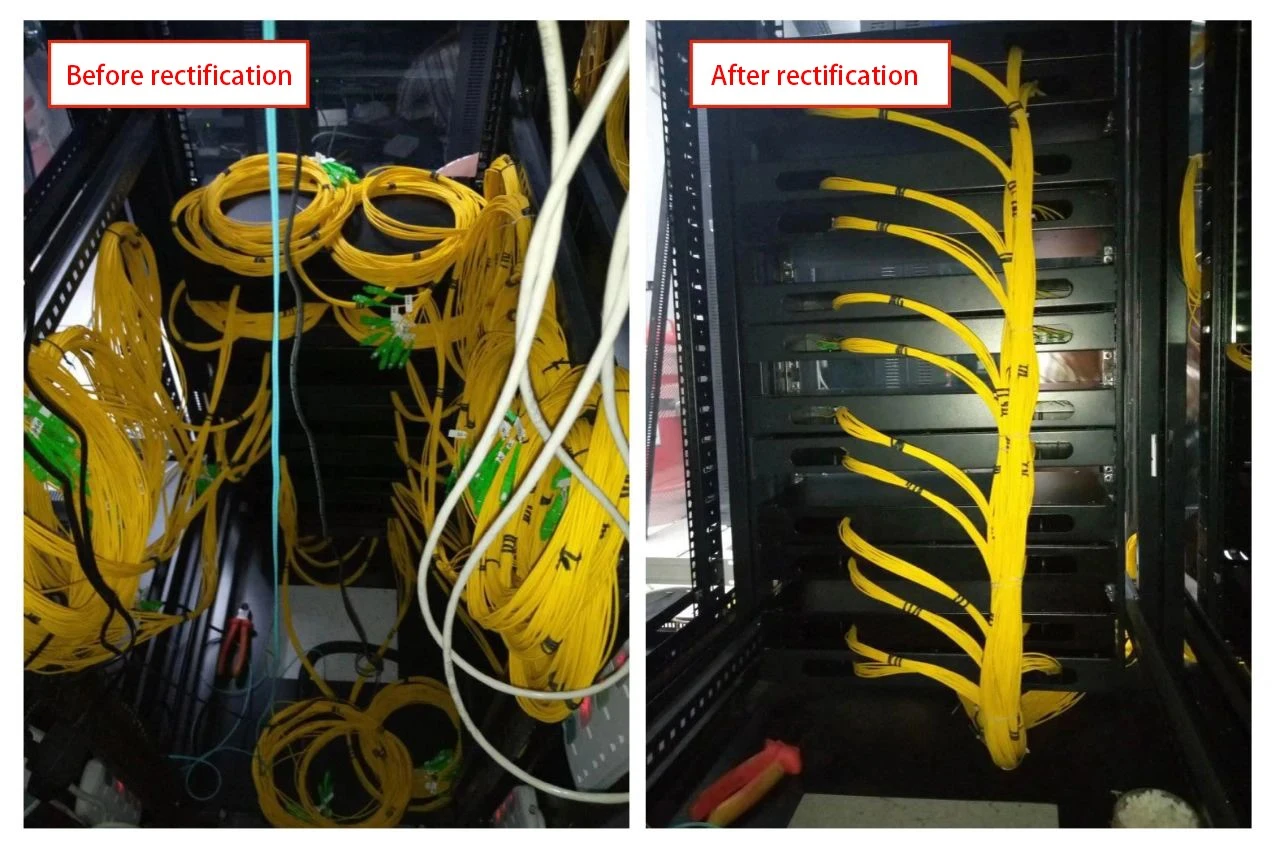

6。ラックマウントワイヤ管理の前後の比較

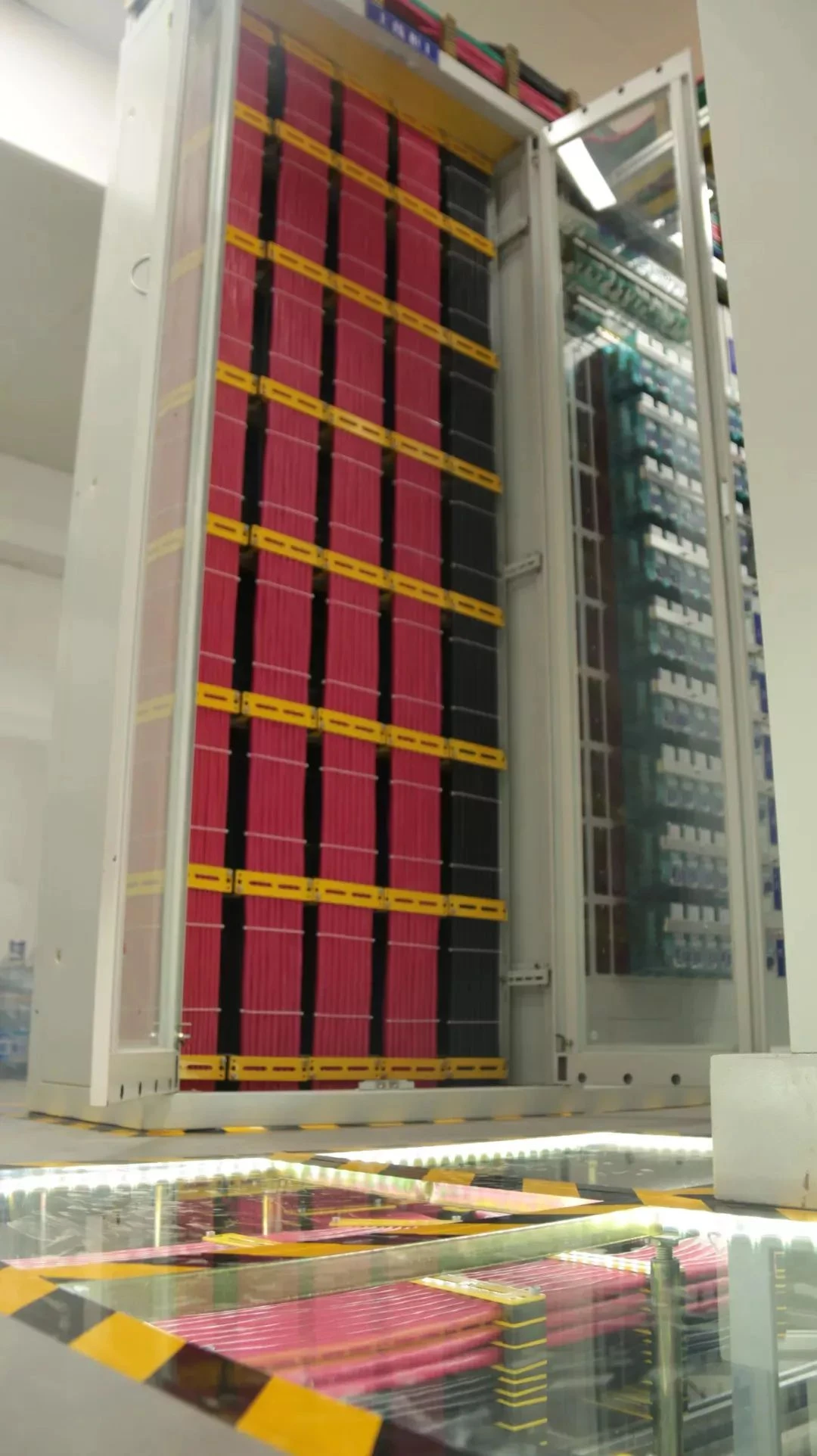

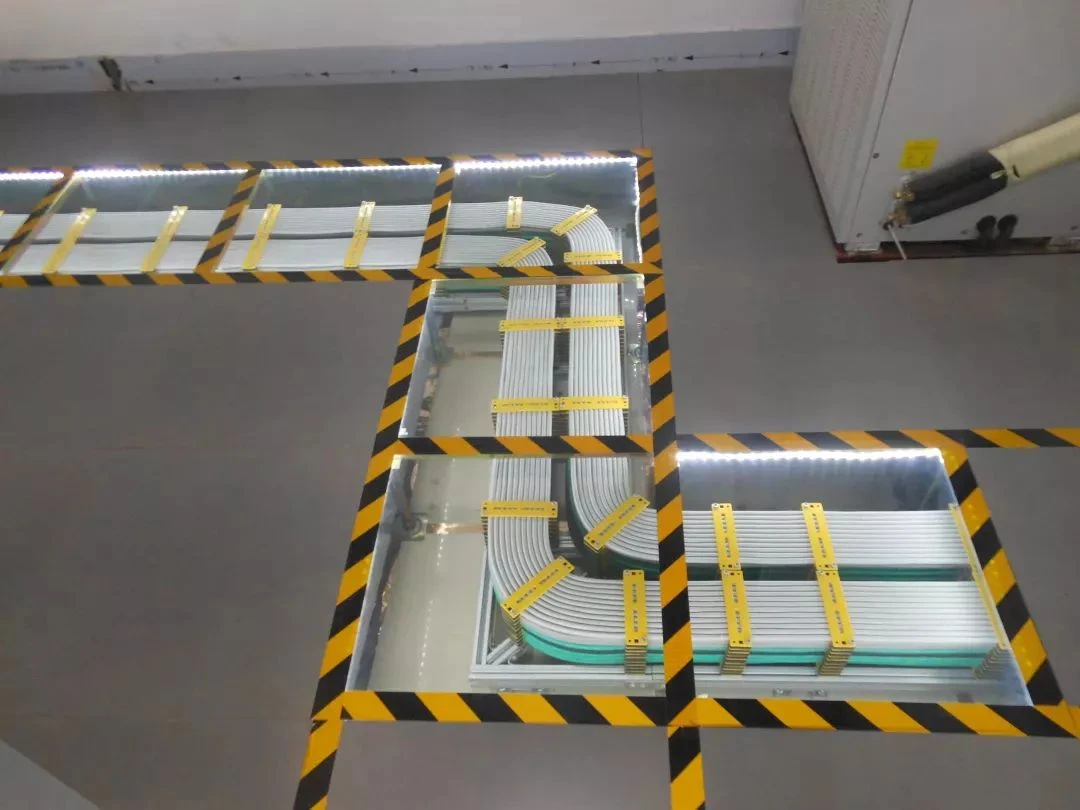

7。以下は、データセンターのワイヤー管理のショーケース写真です
