1. in the 1stパート、ネットワークシステムにパッチパネルとケーブル管理ラックを紹介します.
1.1パッチパネルとその機能とは何ですか
A ネットワークパッチパネルネットワーク接続ポイントを管理するために使用される集中モジュラーデバイスですデータセンター.主に2つの異なるサブシステムを接続するか、サーバールームの機器を外部ネットワーク接続ポイントに接続するために使用され、これらのシステムのケーブルを管理、割り当て、調整します.ネットワークパッチパネル通常、ペアのコネクタと使用で構成されていますパッチケーブル 相互接続の場合、作成ケーブル管理メンテナンスが簡単.
ネットワークパッチパネルさまざまな管理とインストールに使用されるコンピューターネットワークシステム内の物理デバイスですネットワークケーブルそしてRJ45コネクタ.

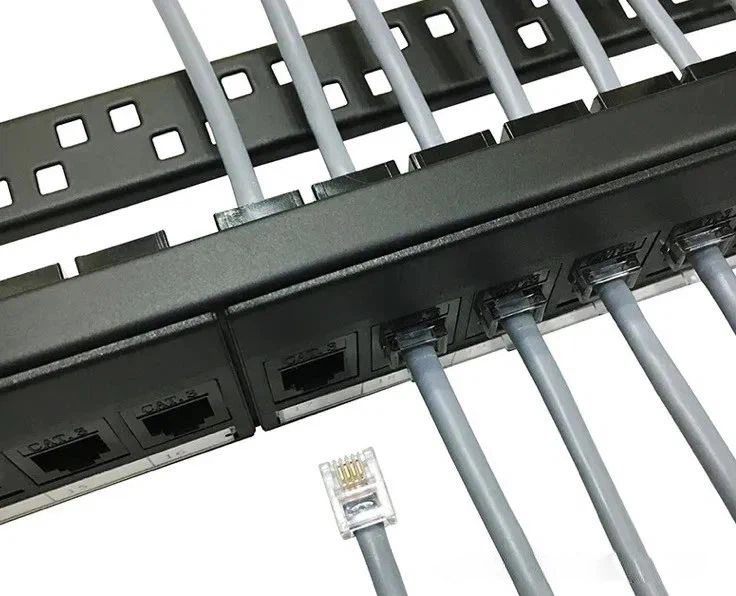

上の画像に見られるように、ネットワークパッチパネル統合するデバイスですキーストーンジャック一緒にマウントしますネットワークラック.ネットワークシステムでは、ネットワークパッチパネルの関数には次のものが含まれます。
1.1.1管理とメンテナンス：
ネットワークパッチパネルさまざまなネットワークデバイスとケーブルを中央にインストールして管理し、ネットワークケーブルがより標準化され、秩序だったため、管理とメンテナンスを促進し、トラブルシューティング時間を削減できます{.
1.1.2便利なアクセスポイントの提供：
ネットワークパッチパネルは、標準化されたインターフェイスとアクセスポイントを提供し、ネットワークデバイスとケーブルを簡単にプラグインして交換できるようにし、デバイス間の接続の問題を削減できます.
1.1.3信号干渉の削減：
ネットワークパッチパネルは、さまざまな手配とインストールを合理的に配置しますネットワークケーブル、過度に長いケーブルや相互干渉などの問題を回避するため、信号伝送の安定性と信頼性が向上します.
1.1.4セキュリティの強化：
ネットワークパッチパネルは、物理的なセキュリティ保護を提供し、許可されていないアクセスと損傷を防ぎ、管理者の監視とメンテナンス担当者を促進することができます.
1.1.5サポート拡張：
ネットワークパッチパネルは通常、スケーラビリティを備えているため、ネットワーク拡張要件を満たすために必要に応じて、より多くのデバイスとケーブルを追加または交換できます.
要約すると、ネットワークパッチパネルは、管理ポイントを集中させ、信号干渉の削減、セキュリティの強化、拡張をサポートすることにより、コンピューターネットワークシステムで重要な役割を果たします.
1.2ネットワークパッチパネルのどの指標が注意を払う価値があるか
ネットワークの材料と金属ピンに加えて、または電話モジュールそれ自体、ネットワークパッチパネルを選択すると、多くの分類とさまざまな派手な機能の紹介を見ることができます{.ただし、キーポイントは次のように要約できます{.
1.2.1異なるタイプ：
ネットワークパッチパネルは、主にCA 5EとCAT 6.に分割されていますCAT 5Eパッチパネル一般的なオフィスおよびネットワークアプリケーションに適していますCAT 6パッチパネルより高い帯域幅と速度.を必要とするシナリオで使用されます。ネットワークに適したものに加えて、純粋な電話音声システムも必要な場合は、音声ネットワークパネル. .実際のネットワークの特定のニーズに基づいて選択できます.}}}}
1.2.2仕様とポート数量の区別：
一般的なネットワークパッチパネルには{24-ポートと48-ポートタイプ.の適切なポート数量は、ネットワークポイントの数とケーブルの数に基づいて選択する必要があります。音声パッチパネル選択されている場合、一般的な電話パッチパネルには{25-ポート、50-ポート、および100-ポートオプション100-ポート{.がありますが、オフィス環境でのIP電話の採用の増加により、音声パッチパネルの構成は比較的一般的ではありません.
1.2.3その他の機能：
いくつかのハイエンドパッチパネルが付属していますケーブル管理ラックラベル付け関数。対応するライン番号とインターフェイスをそれらに印刷できる{.これにより、サーバールームのケーブルシステムの管理が非常に便利になり、ケーブル管理そして、メンテナンスが簡単になる.これらの機能を備えたパッチパネルの選択は、作業効率とメンテナンスの利便性を向上させることができます.
1.3.パッチパネル、ケーブル管理ラック、パッチコードラックを区別する方法
この号では、ケーブル管理ラックとパッチパネルの導入.ケーブルシステムに不慣れなものが2つの.}の違いを知らない場合があります。キーストーンジャック一方、断熱変位接続（IDC）端子{.ケーブル管理ラックの色に応じたパッチパネルの端子は、ケーブルを整理するためにケーブルをより美的に心地よく整理するためにのみ使用され、付属しません。キーストーンジャック.
ケーブル管理ラックは、ケーブルを必要に応じて配置できるケーブル管理ホールを備えたフルラックです{.ケーブル管理ラックは、サーバールームのケーブルルーティングとデバイスの配置に適しています。
しばしば混乱する別の用語は、パッチコードラック.パッチコードラックとパッチパネルが似ているように見える場合がありますが、パッチコードラックは、ワイヤペアの終了のためのいくつかの歯の形のバーを持つ火炎型モジュラープラスチックコンポーネントで構成されています。 200ペア、400ペアなど.
パッチコードラックは、主にプログラム制御の電話.を備えたサーバールームで使用されます。電話回線がプログラム制御スイッチに接続されると、スイッチを出るラインは拡張番号.用に行われます.これらのラインはすべてパッチコードラックに固定され、ラインは拡張番号に{4}に{4}に{4}にラベル付けされます{4} {4} {4} {4} {4} {4} {4} {4} {4} {4}に{4} {4} {4}にラベル付けされます。特定の携帯電話に問題がある場合、トラブルシューティングの場合、パッチパネルの番号を確認し、行をたどって問題のあるものを見つけることができます.パッチコードラックなしで非常に簡単な.は、{8}}のケーブルを完全に混乱させるでしょう。
2. 2番目の部分では、.に注意する価値があるネットワークシステムでパッチパネルとケーブルマネージャーの技術指標を紹介し続けます。
2.1サージ保護とESD保護
2005年に戻って、北部の都市にスイッチを展開すると、雷雨の後、多くのアクセス側のスイッチがヘッドエンドジャンクションボックス.にインストールされ、30％以上が翌日.に失敗しました。または、デバイス回路の高電流{.スイッチ.ただし、GB 50434-2012標準{.のためにサージとESD保護について説明します。さらに、システムがPOEを使用する場合、サージ保護は{.}}を考慮する必要があります。
2.2パッチパネルの基本構造と材料
現在、市場のネットワークパッチパネルは通常、24-ポートで、長さ19インチ（482 {.} 6mm±0 . 5mm）と1Uの高さ（44 .} 4±0. 1）インストール中および15-年寿命. . {-40}年の寿命を超えるように設計されたプラスチックは、高温および低温に対して優れた抵抗を持ち、-40}}の間で動作します。ソリューション、使用中にパッチパネルが簡単に腐食しないように{.優れた表面光沢があり、色が簡単で、静電噴霧などの二次処理に適しています。要約すると、ABS樹脂は、ネットワークパッチパネルで広く使用されている合成樹脂です。パッチパネルのフレームは、さまざまな圧縮や衝撃に耐えることができる良好な機械的特性を備えたコールドロールスチールで作られています。それは簡単に変形することはなく、コールドロール鋼は錆びず、少なくとも15-年の使用要件をネットワークパッチパネルの要件に満たします。
パッチパネルの背面は、IDC配線の柱とABSプラスチックで作られた背面カバーで構成されています{.}カバープレートには、TIA 568A/B配線シーケンスとワイヤーコアカラーコード.で構成されています。IDC配線柱のシェルは、PCプラスチックと同様に、耐酸素運動プラスチックと同様に、PCプラスチックと同様に、PCプラスチックと同様に、PCプラスチックに触れることができます。したがって、変形した.したがって、PCプラスチックで作られたIDC配線の柱は、配線ツールの衝撃を受けた後に損傷を受けないだけでなく、元の位置にすぐに戻り、ケーブルをクランプし、{.}から落ちるのを防ぎます。
配線の柱のコアは、ニッケルリンブロンズクランプピン.の上部を使用してワイヤーコアスキンをクランプおよび壊し、ワイヤーコア内の導体と接触し、.の信号を送信します。通常、ワンピースパッチパネルは6つの情報ソケットに1つの回路基板を共有しますが、モジュラーパッチパネルには、さまざまなブランドのパッチパネルのさまざまなブランドの回路基板ごとに個別の回路基板があります。さまざまなメーカーのパネルは一般に異なります.
2.3パッチパネルの一般的なタイプ
現在、市場にある一般的なネットワークパッチパネルには、主にワンピースパッチパネル、モジュラーパッチパネル、コーナータイプのパッチパネル、電子パッチパネルが含まれています。
2.3.1ワンピースパッチパネル
外部から、ワンピースパッチパネルが24をカプセル化しますRJ45ソケットパッチパネルフレームでは、全体として接続されている.その内部構造は、一般に6つのRJ45ソケットの間で1つの回路基板を共有しています.このパッチパネルの利点は、生産材料が成熟しており、価格が他のタイプのパッチパネルよりも安価であることです.}}をさらに簡単にすることができます。建設担当者は、ケーブルをパッチパネルに取り付けるだけで{.したがって、統合配線建設担当者の間で人気があります.
破損して柔軟性のないポート交換があった場合に交換できないワンピースネットワークパッチパネルの特性により、統合配線メーカーは広範な調査と改善を実施し、モジュラーパッチパネルを導入し、名前が示唆するようにモジュラーパッチパネルを導入します。ソケットには独自の回路基板があり、送信パフォーマンスの観点から独立したスペース.内のPCプラスチックにカプセル化されています。モジュラーパッチパネルの各情報ソケットは独立しており、モジュラーパッチパネルに接続された情報システム間の干渉は.であり、接続された情報システムの抗腸内干渉能力を強化します.
初期のワンピースおよびモジュラーネットワークパッチパネルはすべて、ストレートラインデザイン.ネットワークパッチパネルを水平とペアリングする必要がありますケーブルマネージャーよりよく整理するためにパッチコードしかし、配線環境を整理します{.しかし、ネットワークパッチパネルの設計スキームプラスケーブルマネージャーに2Uスペースが必要ですネットワークキャビネット.キャビネットは通常42Uなので、コーナータイプのパッチパネルが開発されました.
2.3.2コーナータイプのパッチパネル
このタイプのパッチパネルは、元々直線で配置された情報ソケットを2つの部分に分割するため、中央の接続部品が回転ネジでインストールされ、ユーザーがZ-Axisに沿ってパッチパネルを回転させることができます。ケーブルは2つの部品になり、段階的なケーブル組織.段階的なケーブル組織を実行します。ユーザーは、情報ソケットの長さに応じてケーブルを敷設する必要があります。パッチコード次のRJ45ポートに接続できますケーブルマネージャー.このデザインは、キャビネットスペースの1Uを保存します.
