データセンターのケーブル管理ツールとスキル



ツール：ケーブル管理クリップ, ケーブルマネージャー, ケーブルトレイファスナー、ケーブルクリップ、ケーブルタイ、電気テープ、RJ45コネクタ、およびケーブル処理装置の完全なセット。

特に重要：ラベル付けタグ





2.1。のツールを使用しますケーブル管理手の代わりに。

2.2。 RJ45コネクタはシームレスにフィットする必要がありますネットワークケーブル.

2.3。可能な場合は、ケーブルタイでケーブルクリップを選択してください。

2.4。ラベルを適切に貼り付けなければなりません。



ケーブルの管理方法aサーバーキャビネット主に、キャビネットの構造の設計段階で決定されます。標準のキャビネットケーブルには、いくつかのテクニックがあります。



3.1。使用ケーブル管理ラック。基本的に、これらは、ネットワーキング機器のサイズとケーブルに必要なベンド半径に応じて、さまざまな長さの歯数を持つ1U以下の板金片です。

3.2ケーブルブリッジを利用します。これらは、内部の突出した橋のような構造ですサーバーラックそれはケーブルの管理に役立ちます。ケーブルブリッジの一般的な場所には、デバイスが設置されているキャビネットのパーティション、直立、四角い穴の取り付けストリップが含まれます。

3.3ケーブル巻線リールを使用します。概念がケーブル管理ラックと同様に、これらは通常、整理に使用されます光繊維通信機器用。

3.4ケーブルをルーティングするときは、ケーブルグロメットを適切に使用します。ケーブルグロメットとは、キャビネットの異なるコンパートメント内のパーティションプレート上の指定されたケーブルルーティングスペースを指します。それらは通常、機器とバッテリーコンパートメントが別々の場所など、2つの孤立したコンパートメントが出会う場所で見つかります。

3.5ケーブルタイとラベルを使用します。基本的な方法で前述したように、これは、ケーブルタイの柔軟性とラベル付きケーブルの明確さを備えた簡単なケーブルの識別とメンテナンスのために重要です。

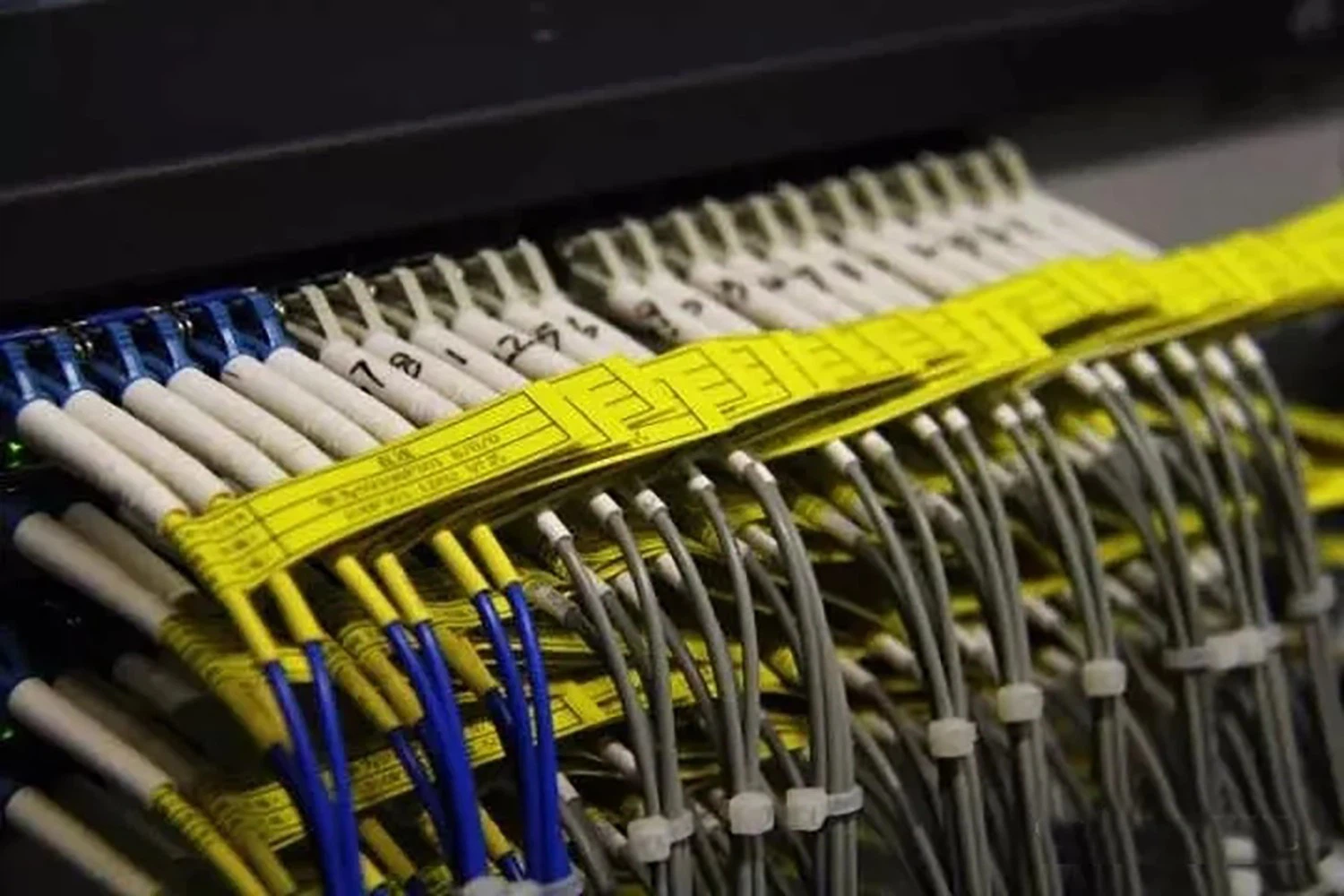

3.6次に、データセンターのケーブル管理とラベル付けのプロセスを見てみましょう。





その中にIDC（インターネットデータセンター）、同じものを使用しますネットワークラック仕様、ケーブル管理は、日常の運用とメンテナンスを促進するために一貫している必要があります。コアネットワークデバイス、内部ネットワークアクセスデバイス、および管理ネットワークアクセスデバイスにはすべて、きちんと配置されたケーブルが必要です。光繊維とイーサネットケーブルネットワークデバイスの通気口を妨害しないでください。ケーブルは、下部に長すぎないでくださいラック;光ファイバーとイーサネットケーブルのラベルは明確でなければなりません。ネットワークデバイスの前面に繊維とイーサネットケーブルを挿入する慣行は均一なままである必要があります。ケーブルタイ（固定された白いタイプではない）を使用して、デバイスの背面にケーブルをきちんとバンドルするため、一貫性の感覚を維持するために電源ケーブルとネットワークケーブルを整理して分離します。

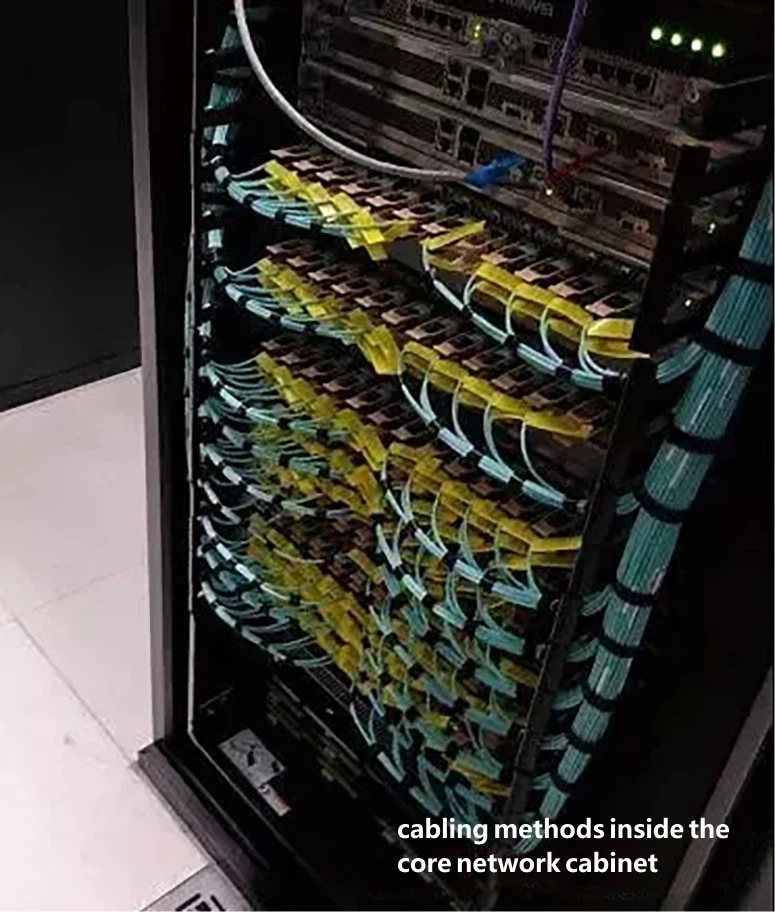

IDCのコアネットワーク機器、特に多数のTOR（最上位スイッチ）に接続された内部コアデバイスの場合、より光ファイバーがあります。これらの繊維の配置は、整頓されており、ランダムに交差するのではなくてはなりません。キャビネットをきちんと有線に保つことは、ネットワーク機器のケーブル基準の重要なポイントの1つです。インストール図はの実証です光ファイバーケーブル:





光ファイバーは、デバイスの左側または右側から垂直にルーティングし、通気口をブロックしないようにする必要があります。繊維はバンドルする必要がありますベルクロタイ間隔で（注：白いジップタイを使用しないでください）、きつすぎず、通常は約110度で100〜130度のベンド半径を維持することなく。これにより、Slackが簡単に処理できるようになります。ラベルは明確に接続する必要があり、デバイスポートに接続しても可視性をブロックしないでください。



内部ネットワークアクセススイッチは、ラックの上部に配置されます。内部の40g MPO繊維TORスイッチ内部ネットワークのコアにアップリンクされ、10G-AOCケーブルはサーバーにダウンリンクされています。 1Gまたは10Gポートを備えたILOスイッチは、GigaBitポートがサーバーにダウンリンクされている管理ネットワークコアにアップリンクされています。データセンター内の2つのキャビネットは、1つの内部TORと1つのILOアクセススイッチを共有します（5-メーターケーブルを同じで使用しますネットワークキャビネットおよび8-メーターケーブルは隣接するケーブル用です）。各キャビネットに約18のサーバーが配置されています。指示図は、ネットワークケーブルと光ファイバーケーブルの配置を示しています。

内部アクセススイッチからのケーブルは、ケーブルマネージャー、4つのネットワークケーブルごとにネクタイをバンド化し、それぞれがユニークにラベル付けされています。光繊維過度の長さを持たず、明確に貼り付けられたラベルを備えた適切なベンド半径を維持する必要があります。さまざまな色のラベルを使用して、異なるコアに隆起した繊維を際立たせます。



データセンター内のネットワーク機器間でケーブルを相互接続するには、ケーブルトレイルーティングが必要です（単一のキャビネット内を除く）。ケーブルトレイ内のファイバールーティングの指示図は次のとおりです。

示されているように、ケーブルトレイ内の光ファイバーとイーサネットケーブルは、審美的な配置を保持するために、定期的にジップタイでそれらを束ねてきてきれいに配置する必要があります。



キャビネット内（通常サーバーキャビネット）、主に内部ネットワークAOCケーブル、ILO管理ネットワークケーブル、電源ケーブルがあります。したがって、単一のキャビネット内にはかなりの数のケーブルがあり、各タイプのケーブルは整頓され、キャビネットの側面にルーティングする必要があります。次の画像は次のことを示しています。

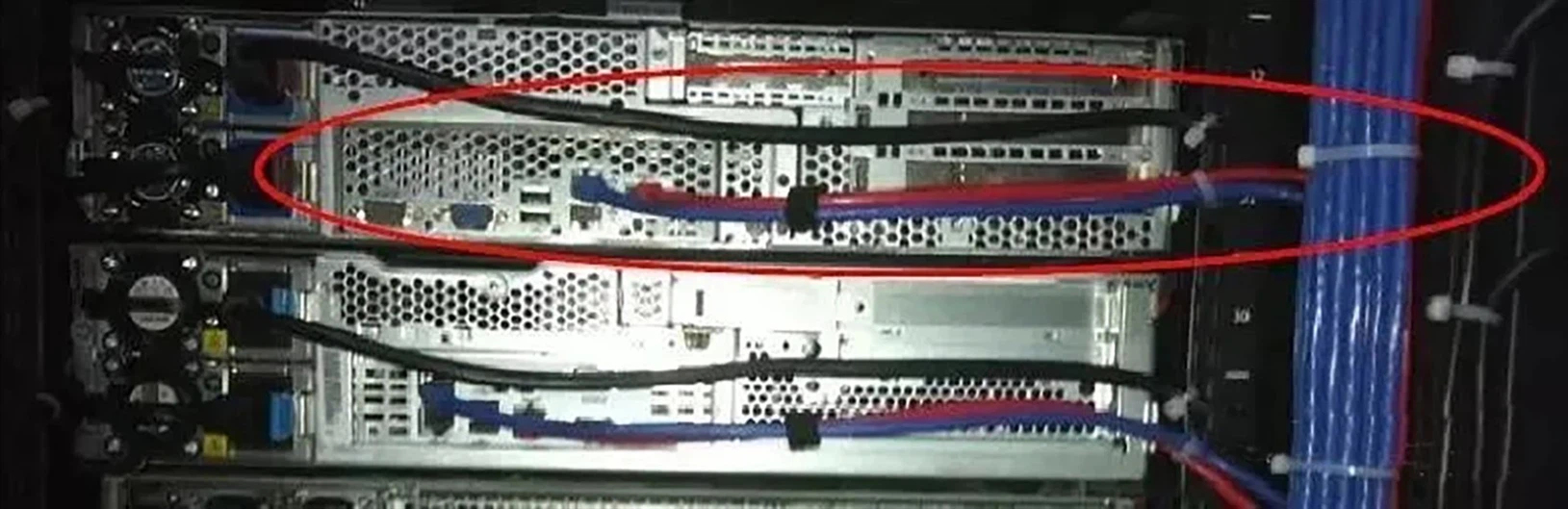

さまざまなケーブルは、さまざまな色で区別されます。たとえば、内部ネットワークケーブル：青、ILOケーブル：グレー、電源ケーブル：黒。予約されたケーブルの長さは、過剰な長さが管理を複雑にし、ケーブル埋葬に悪い影響を与える可能性があるため、PDUの片側からもう一方の側に到達するのに十分な過度にだけではありません。 2つのサーバー間のケーブルルーティングとバンドルの要件は、以下の画像に示されているとおりです。（イーサネットケーブルは電磁干渉を引き起こす可能性があるため、ネットワークケーブルから電源ケーブルを分離することが不可欠です）。
