1。序文
なぜCAT8ケーブルが必要なのですか？理由を説明させてください。

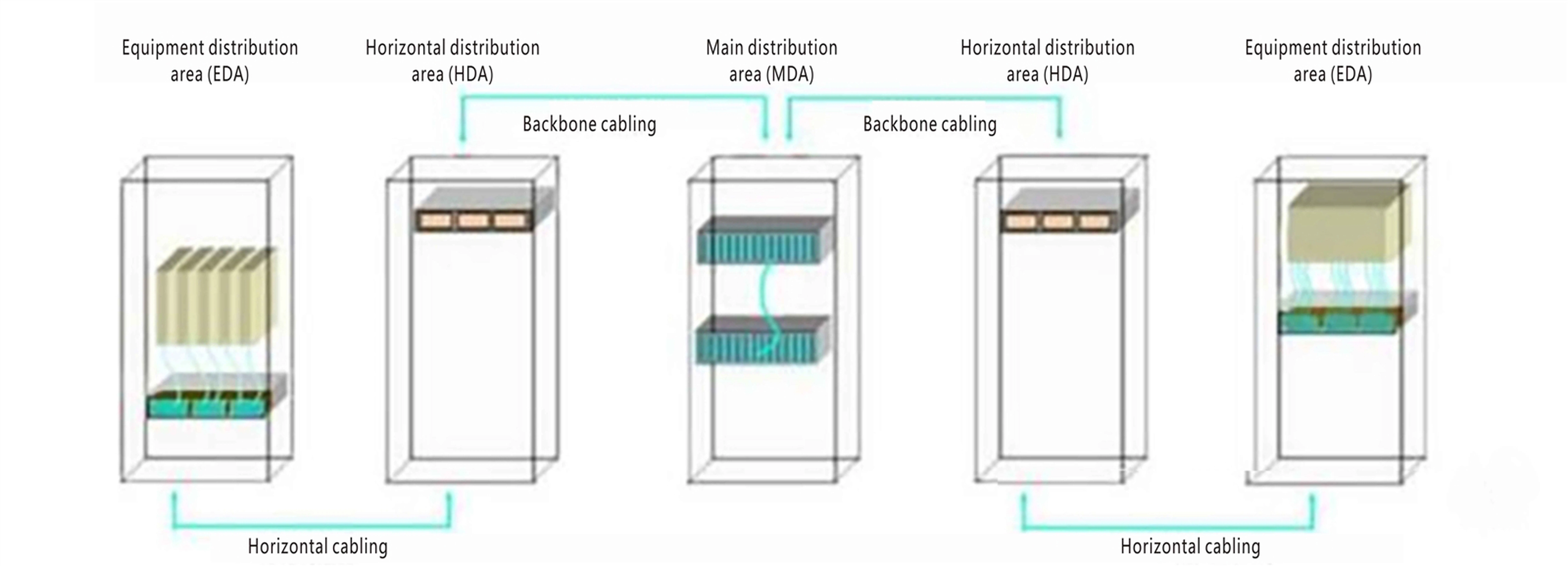

技術の開発と人々の需要の増加に伴い、特にデータセンターでは、すべてに高速伝送が必要です。データセンターは、主に主要な分布エリア（MDA）、水平分布エリア（HDA）、および機器分布エリア（EDA）で構成されています。さらに、アクセスエリアとゾーン配布エリア（ZDA）もあります。各領域の特定の状況を以下の図に示します。
ほとんどの高密度データセンターファイバーケーブルシステムは、プラグアンドプレイ、高密度、およびスケーラブルな事前に終了したファイバーケーブル溶液を採用しています。ブレードサーバー、コアスイッチ、ストレージネットワークスイッチなど、データセンターファシリティにネットワーク機器が集中しているため、ポート密度は増加し続けています。従来のケーブル製品を使用すると、データセンターキャビネット内のかなりの量の効果的なスペースが占有されます。 CAT 8/クラスIおよびクラスIIチャネルの長さの制限が30メートルであるため、主に完全な100-従来のケーブルが不要なデータセンターに適用されます。バックボーンケーブルと水平ケーブルは、通常のエンタープライズビルでも使用できます。多くの建物のバックボーン距離は30メートル未満であり、多くの屋内アクセスポイントは長いケーブルを必要としません。アクセスポイントの速度が将来10 gBit/sを超えることが予見される可能性があるため、アクセスエリア、メイン分布エリア（MDA）、および水平分布エリア（HDA）間の相互接続を実現するには、CAT6Aよりも優れたケーブルが必要です。したがって、「CAT8」が将来のケーブルの主要な選択となっています。サプライチェーンの情報によると、2023年の後半に入ると、多くの人のB2B卸売順序ボリュームCAT8ケーブルメーカーはすでに大幅に増加していますコブテル.
2。Cat8イーサネットケーブルとは何ですか？

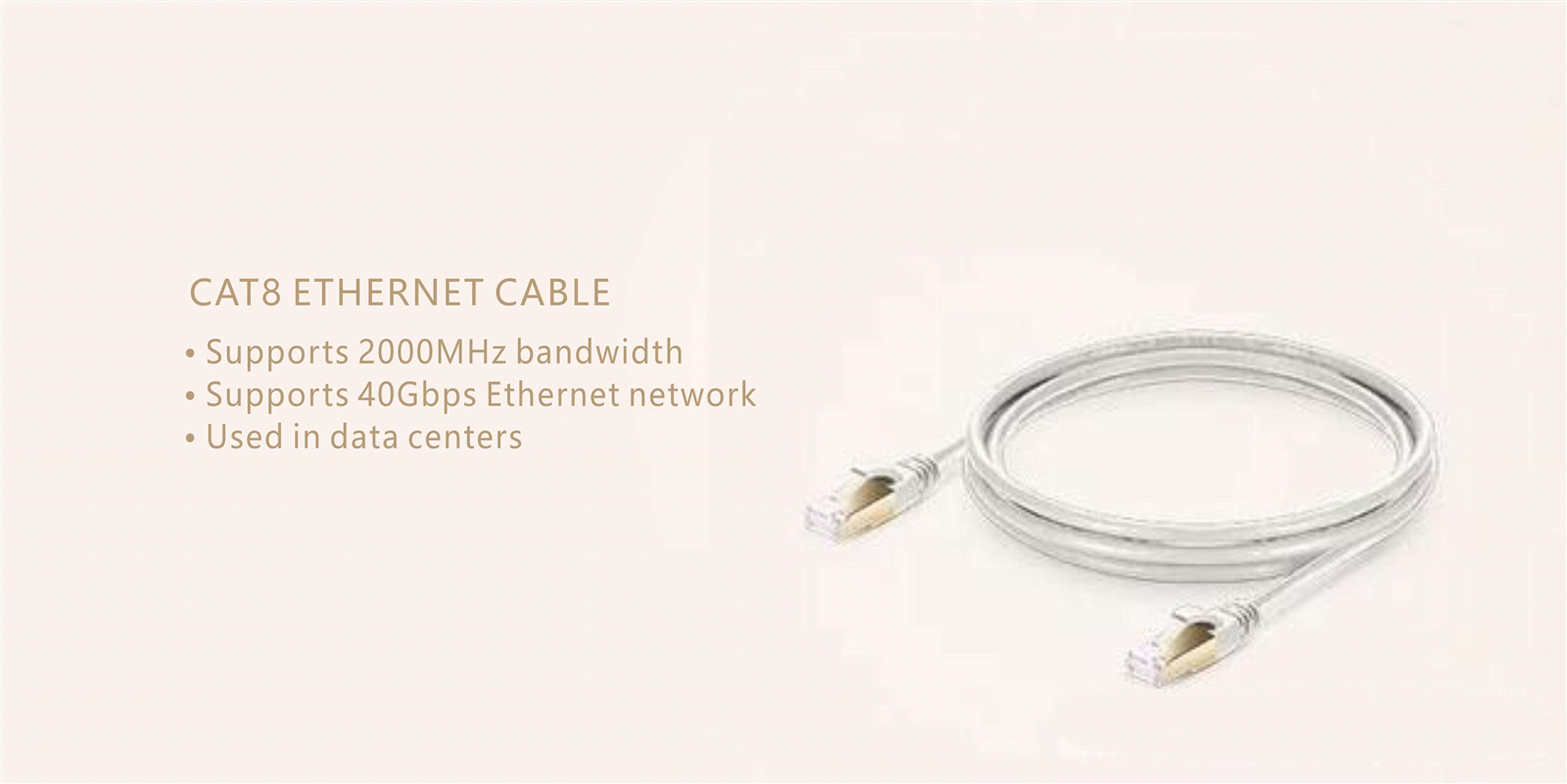

カテゴリ8ケーブルとしても知られるCAT8イーサネットケーブルは、ダブルシールド（SFTP）ネットワークケーブルの最新世代です。 2組のワイヤで構成され、最大2000MHzの帯域幅をサポートし、最大40GB/sの伝送速度を可能にします。さらに、CAT8ケーブルはすべてと互換性がありますRJ45ケーブル、25/40GBase-Tアプリケーション用に特別に設計されています。ただし、透過距離はわずか30メートルであるため、短距離データセンター環境でサーバー、スイッチ、パッチパネル、その他の機器を接続するのに特に適しています。
2.1 CAT8イーサネットケーブルの標準
ケーブル化テストの標準は、個別の標準セットで定義されています。 TIA 1152-標準は2016年の秋に承認され、ANSI/TIA CAT8パフォーマンスカテゴリに基づく構造化ケーブル認証に必要なパラメーターと精度を指定します。 2017年の秋に承認される対応するIEC 61935-1 5 TH標準は、クラスIIまでのISO/IECパフォーマンスカテゴリに基づく構造化されたケーブル認証に必要なパラメーターと精度を定義します。また、2000MHz周波数でテストするときに、クラスIとクラスIIの精度制限を区別します。
これらの2つの標準では、CAT5EからCAT8.2までのケーブルコンポーネントと2GHz周波数範囲内で必要な精度をテストする方法を定義します。
2.2 CAT8イーサネットケーブルのカテゴリ
ISO/IEC 11801標準では、CAT8イーサネットケーブルは、チャネルレベルに基づいてクラスIおよびクラスIIに分類されます。クラスI CAT8ケーブルには、U/FTPやF/UTPなどのシールドタイプがあり、CAT5E、CAT6、およびCAT6AのRJ45コネクタインターフェイスと後方互換性があります。クラスII CAT8ケーブルには、F/FTPやS/FTPなどのシールドタイプがあり、TERAまたはGG45コネクタインターフェイスと後方互換性があります。
2.3現在、CAT8イーサネットケーブルをサポートするコネクタモジュール
CAT8（ANSI/TIA）/8.1（ISO/IEC）コネクタモジュールをRJ45インターフェースとCAT8.2（ISO/IEC）コネクタモジュールを含むTera、ARJ45、GG45、MMCPROなどの「Non-RJ45」インターフェースを備えたコネクタモジュールを含みます。これらのモジュールは、最大2000MHzの帯域幅で構造化されたケーブルを構築するために使用でき、25/40GBase-T（IEEE 802.3BQ）アプリケーションをサポートします。
2.4 CAT8イーサネットケーブルテストをサポートする主流のテスター
現在、CAT8イーサネットケーブルテストをサポートする主流のテスターには、Fluke DSX -8000、JDSU Certifier40G、およびWirexpert 500が含まれます。テストの正確性を確保するには、アップグレードのために機器を認定サービスセンターに戻す必要があります。ソフトングは、必要なアップグレード手順を実行し、2500MHzで工場のキャリブレーションを完了します。
2.5 CAT8イーサネットケーブルの利点
上記のように、CAT8イーサネットケーブルはRJ45ポートを共有できます。つまり、ネットワーク速度を1Gから10G、25G、および40gに簡単にアップグレードできます。さらに、CAT8ケーブルはプラグアンドプレイであり、他のケーブルカテゴリと同様にフィールド終了することができ、展開が簡単になります。さらに、イーサネットケーブルのコストが低いため、ツイストペアケーブルは常にイーサネットネットワークで最も費用対効果の高いソリューションであり、CAT8ケーブルも例外ではありません。したがって、25G/40GBASE-Tネットワークを展開する場合、CAT8ケーブルは、30メートル未満の伝送距離の光ファイバーパッチコードよりも費用対効果が高く、送信距離が5メートル未満の場合、CAT8ケーブルを使用すると高速ケーブルに比べてより多くのコストを節約できます。
2.6 CAT8イーサネットケーブルとCAT5E、CAT6、CAT6A、およびCAT7/CAT7Aイーサネットケーブルの違い

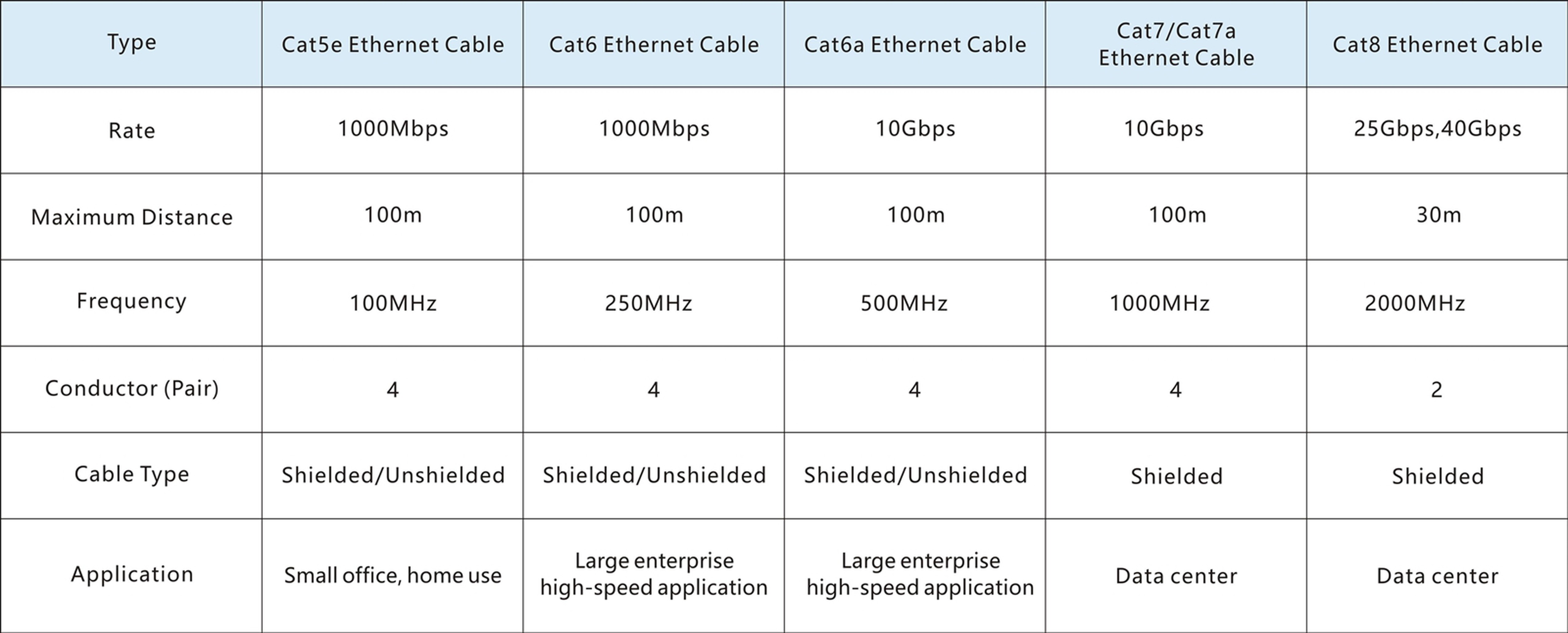

現在、市場には5つの一般的なケーブルがあります：CAT5E、CAT6、CAT6A、CAT7、およびCAT7A。それでは、CAT8イーサネットケーブルとこれらのケーブルの違いは何ですか？以下の表は、これらのケーブルのパラメーターを示しています。
上の表から、CAT8/CAT7AケーブルのようなCAT8イーサネットケーブルは、シールドされたツイストペアカテゴリに属し、データセンターと高速、高帯域幅環境に適用できることがわかります。 CAT8ケーブルの透過距離はCAT7/CAT7Aケーブルの透過距離ほど長くはありませんが、その速度と周波数はCAT7/CAT7Aケーブルの速度をはるかに上回ります。 CAT8イーサネットケーブルとCAT5E、CAT6/CAT6Aケーブルの違いは、主に速度、周波数、伝送距離、およびアプリケーションの点で重要です。
2.7 CAT8イーサネットケーブルのアプリケーション
バックボーンケーブル：
CAT8イーサネットケーブル/クラスIとクラスIIチャネルの長さ制限は30mであるため、主に従来の100mフルケーブルを必要とせずにデータセンターで使用されます。バックボーンケーブルとアクセスポイントケーブルは、従来の企業の建物でも使用できます。多くの建物には30メートル未満のバックボーンがあり、多くの屋内アクセスポイントには長いケーブルは必要ありません。アクセスポイントの速度が将来10GBit/sを上回ることがあることが予見されている可能性があり、CAT6Aよりも良いケーブルが必要です。
世帯の場合、特定の用途は、高速構造ケーブルの触媒としても機能する場合があります。家庭の典型的な長さは、データセンターのケーブルとほぼ同じであるため、CAT8イーサネットケーブルは、家の将来指向のケーブル選択にもなる可能性があります。特に持続可能性の観点から、ホームケーブルは長期的または永続的であり、CAT8ケーブルの事前インストールは優れた選択です。
2.8 CAT8イーサネット速度：
最も一般的なアプリケーションは40GBase-Tです。 IEEEは、比較的新しい動き、25GBase-Tイーサネット速度を発揮しました。 25GBase-Tは、実際には40GBase-Tよりも多くのサポーターを見つけることがわかります。 1つの理由はコストです。25GBase-Tのトランシーバーの生産コストは40GBase-Tの生産コストよりも低いためです。もう1つの理由は、速度集計です。データセンターでは、次の高速は100Gbit/sイーサネットで、通常は光ファイバーケーブルよりも上です。 4 x 25Gbit/sを100GBit/sのリンクに集約すると、40Gbit/sを100GBit/sリンクに集約するよりも簡単です。
現在、CAT8イーサネットケーブルは、主要なキャリアやメーカーから高い注目を集めており、ネットワークインフラストラクチャに費用対効果の高い伝送媒体を提供しています。ネットワーク情報年齢の急速な変化により、CAT8ケーブルには優れた市場の見通しがあります。 CAT8イーサネットケーブルは、効率的な伝送と安定した信号に対する一般の要求を満たすことができます。伝送性能の需要が一般集団の間で増加し続けるにつれて、CAT8ケーブルは徐々に短距離伝送のための主要な機器ケーブルになります。
3. CAT5E/CAT6/CAT6A/CAT7ケーブルの紹介、およびCAT8ケーブルとの比較。
3.1 CAT5Eイーサネットケーブルとは何ですか？
CAT5E（カテゴリ5E）は、最も安価ですが最も遅いオプションです。 1秒あたり最大1ギガビット（GBPS）、周波数100 MHz、最大長328フィートのデータ転送速度をサポートします。ケーブル内のワイヤー間のクロストークを減らし、それにより干渉エラーと伝送エラーの可能性を減らします。今日のほとんどのアプリケーションで強力なパフォーマンスを提供しますが、CAT5Eは将来のアップグレードの機会が少なくなります。
3.2 CAT6ケーブルとは何ですか？
カテゴリ6イーサネットケーブルとも呼ばれるCAT6ケーブルは、4組の銅線で構成されています。最大10 gbpsのイーサネット接続をサポートし、通常の条件下では、100メートル以内の最大透過速度1gbpsを達成できます。 10 gbpsの速度で送信すると、Cat6ケーブルは{37-55}メートルの距離（クロストークに依存）の距離をサポートし、最大250 MHzの周波数で信号を送信できます。つまり、信号はその周波数でケーブルを通過できます。重要なことに、RJ -45標準コネクタを使用し、CAT5やCAT5Eなどの以前のバージョンと後方互換性があります。
3.3 CAT7ケーブルとは何ですか？
カテゴリ7イーサネットケーブルとも呼ばれるCAT7ケーブルは、最大10 Gbpsの高速イーサネット通信をサポートしています。 CAT7ケーブルは、CAT6、CAT5、およびCAT5Eケーブルカテゴリと後方互換性があります。シールドケーブルを使用して、100-メーター、4-コネクタチャネルを提供し、600 MHzの周波数で信号伝送用に設計されています。
CAT7ケーブルには、シールドされたねじれペア（SSTP）またはシールドされたフォイルツイストペア（SFTP）ケーブルとして知られる完全にシールドされたねじれたペアが必要です。したがって、ケーブルが長い場合でも、高速を達成できます。
3.4 CAT6対CAT7対CAT8ケーブルの比較
CAT6対CAT7：
CAT6とCAT7の比較では、考慮すべき2つの重要な要因は、透過頻度とケーブルの長さです。
提供された情報に基づいて：
送信頻度：
CAT6ケーブルは、最大250 MHzの性能を提供します。
CAT7ケーブルの定格透過頻度は最大600 MHzです。
ケーブルの長さ：
CAT6の最大ケーブル長は、1 gbpsで100メートルです。
CAT7は100メートルですが、10 gbpsです。
ケーブル価格に関しては、CAT7ケーブルは一般に、同様の条件下でCAT6ケーブルよりも高価です。どちらも手頃な価格でない場合、CAT5Eは10Gネットワークにも適しています。
ちなみに、CAT6およびCAT7ケーブルの耐久性も異なります。 CAT6ケーブルの推定ライフサイクルは約10年ですが、CAT7ケーブルの寿命は約15年です。
CAT7対CAT8：
CAT7とCAT8の比較では、伝送周波数とケーブルの長さも重要な要素です。
送信頻度：
CAT7ケーブルは、最大600 MHzの性能を提供します。
CAT8ケーブルは、最大2000 MHzの性能を提供します。
ケーブルの長さ：
CAT7の最大ケーブル長は、10 gbpsで100メートルです。
CAT8ケーブルのケーブルは、25 gbpsまたは40 gbpsで30メートルのケーブル長です。
ケーブル価格に関しては、CAT8ケーブルは、以前のイーサネットケーブルとは一線を画すユニークな機能のため、CAT7ケーブルよりも高価です。
