RJ45コネクタテスト実験

RJ45コネクタ極端な条件テスト実験

極端な環境でのRJ45コネクタの回復力を研究するために、コネクタで過酷な極端なテストを実施することにしました。 RJ45コネクタのサンプルとテスト機器を提供してくれたことに、Cobtelに感謝の気持ちを拡大したいと思います。

コネクタの限界をテストするために、7つを選択しました猫5e シールドされていない7つ猫6このテストのサンプルユニットとしてのシールドされていないRJ45コネクタ。極端なテストには以下が含まれており、順番に実施されました。1。タブ曲げテスト。 2。1000-サイクル挿入および除去テスト。 3。24-時間塩スプレーテスト（NSS）; 4。フルークチャネルテスト。最終的な結果は何ですか？



1。タブ曲げテスト：

私たちは5匹のcat5eをシールドしていない選択し、5匹の猫6をシールドしていませんでしたRJ45コネクタ曲げテスト用。このテストでは、コネクタタブをゆっくりと曲げて、180度の外側の曲がりを曲げ、180度の内向きの曲がり（急速な曲げが熱を生成し、実験に影響を与えます）。各曲げをカウントして1つのサイクルとして戻り、タブが完全に壊れるまでテストを繰り返します。結果を表1に示します。

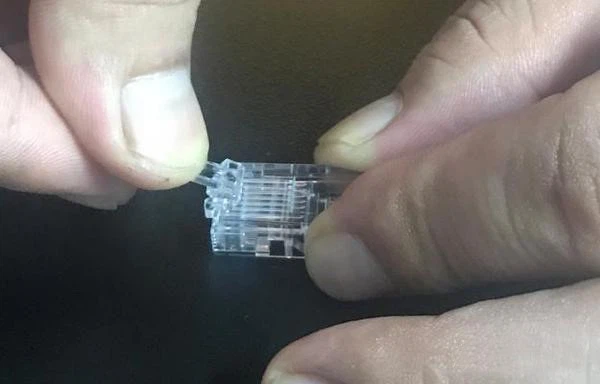

ゆっくりとゆっくりと曲がる180度

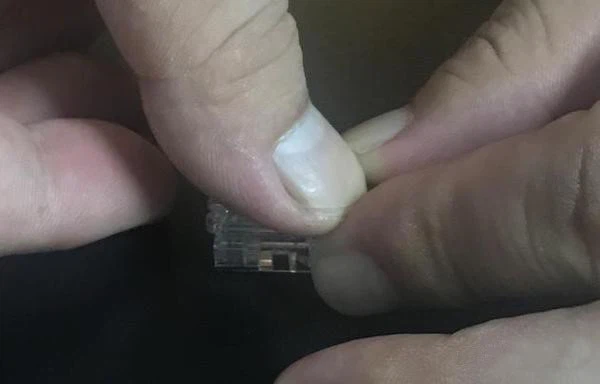

180度内向きの内向きの曲がり



表1：RJ45コネクタタブ曲げテスト結果

このテーブルから、コネクタタブが25を超える180度の曲がり角に耐えることができることがわかります。これは、コネクタのプラスチックハウジングが優れた靭性と高い機械的強度を持ち、PE材料が品質要件を満たしていることを示しています。したがって、長距離輸送と長期ストレージ中に、コネクタタブが誤って壊れる可能性は低いです。終了後、タブは弾力性を維持してポートにロックし、モジュールから切り離さず、チャネル使用の長期的な安定性要件を満たしていることを確認できます。

2。1000-サイクル挿入および除去テスト：

この実験では、を使用しましたCAT 5EシールドされていないRJ45プラグそれはすでにタブ曲げテストを受けていました。検査前に電子顕微鏡下で銅接触を観察し、観測を記録しました。次に、コネクタを1000-サイクル挿入および除去テストを挿入除去マシンにかけました（業界標準は750サイクルです。この過酷なテストのために1000サイクルに増加しました）。テストのセットアップを図1に示します。

図1：RJ45コネクタ1000-サイクル挿入および除去テスト

1000-サイクルテストを完了した後、図2および3に示すように、電子顕微鏡の下でコネクタを観察し、事前テストの写真と比較しました。

図2：1000-サイクルテスト前のRJ45コネクタ

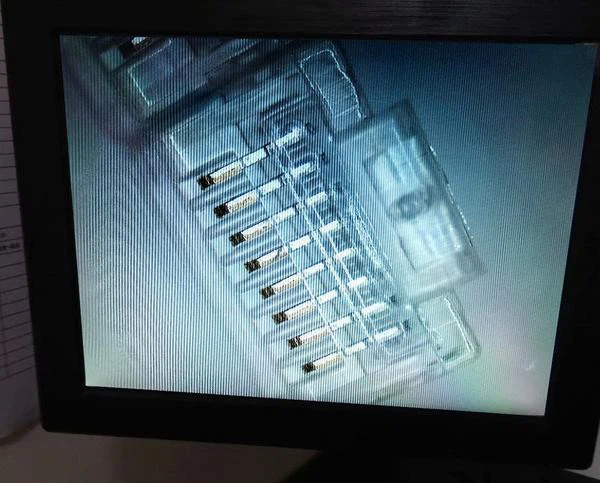

図3：1000-サイクルテスト後のRJ45コネクタ



テスト結果から、1000サイクルの後、コネクタのプラスチックハウジングと金メッキの銅接触が有意な摩耗や裂傷を示しなかったことがわかります。これは、コネクタのハウジングとタブの材料が優れた天候と機械的抵抗を持ち、業界標準のテスト要件を満たし、それを超えることを示しています。自然環境では、コネクタは構造変形、剥離、またはモジュールの損傷なしに長期使用をサポートできます。

図2および3から、1000サイクル後、銅接触の金メッキが有意な摩耗を示さず、ニッケルメッキがテストの影響を受けなかったこともわかります。したがって、毎日の使用では、ニッケルメッキはコネクタ端子を効果的に保護し、銅の接触が酸化して黒くなるのを防ぎます。このタイプのコネクタは、耐久性の要件を満たしています。ただし、これは外部使用テストのみです。 3番目の極端な環境テストを通じて、時間の腐食に対するコネクタの抵抗を検証する必要があります。



3。24-時間塩スプレーテスト（NSS）：

この実験では、カテゴリ5EをシールドしていないものにしましたRJ45プラグ24-時間の塩スプレーテスト（NSS）の塩スプレーチャンバーで1000-サイクルテストを受けていました。

NSSは、自然環境での1年間の使用後にその状態をシミュレートするために、コネクタの老化プロセスを加速するために酸性環境を人為的に作成します。これにより、銅接触の耐食性と酸化抵抗が決まります。図4は、NSSテストのセットアップを示しています。

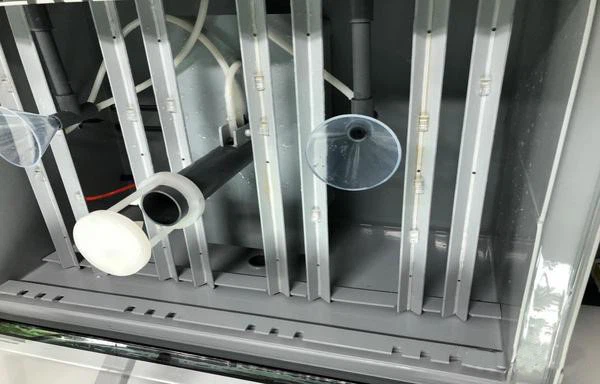

図4：RJ45コネクタNSSテストセットアップ

24- hour Salt Spray Test（NSS）を完了した後、図5および6に示すように、電子顕微鏡下でコネクタを観察し、事前テストの写真と比較しました。

図5：NSSテスト前の銅接触

図6：NSSテスト後の銅接触

NSSテストの前後のコネクタの比較から、コネクタが緑青または酸化を発達させて黒くすることがないことがわかります。接触カット表面（実際の使用における酸化の最も感受性のある部分）でさえ、緑青や酸化は観察されませんでした。これは、銅材料自体が一定レベルの酸化抵抗を持ち、酸化なしで長期的な使用を確保し、リンク内の滑らかな信号伝達を確保することを示しています。



4。フルクチャネルテスト：

以前の過酷で極端な環境テストの後、このタイプのコネクタは、ハウジング材料から銅接点とメッキプロセスに至るまで、テストに完全に合格し、劣化なしに自然環境で長い間使用できると結論付けることができます。ただし、このタイプのコネクタは一致できますネットワークケーブルそして、エンジニアリングの受け入れに合格しますか？このために、このテストのためにこのテストから2つのCAT 5Eと2つのCAT 6 CAT 6のシールドされていないRJ45コネクタを選択しました。図7と8は、テスト結果を示しています。

図7：カテゴリ5EシールドされていないRJ45コネクタチャネルテスト

図8：カテゴリ6シールドされていないRJ45コネクタチャネルテスト



Fluke Channel Testの結果から、このタイプのコネクタはケーブルと一致し、エンジニアリングの受け入れに合格できると結論付けることができます。実際のアプリケーションでは、対応するケーブルシステムの送信パフォーマンス要件を満たすことができます。

最終テストの結論：Cobtelが提供するRJ45コネクタは、タブ曲げテスト、1000-サイクル挿入および除去テスト、および極端な環境NSSテストに合格し、まだエンジニアリングの受け入れ基準を満たしています。住宅構造から銅の接触構造と材料まで、製品は強い天候と機械的なストレス抵抗を持っています。これは、ブランドのコネクタが自然環境での長期的な使用を満たし、フルークチャネルテストレポートに合格できることを示しています。ブランドのコネクタは、対応するケーブルシステムの送信パフォーマンス要件を満たすことができ、推奨される製品です。
