さまざまな種類の光ファイバーコネクタ

何個違うのファイバーコネクタの種類あなたは知っていますか？光ファイバー コネクタは、汎用互換性のある受動コンポーネントです。光ファイバーコネクタ同じタイプの信号は通常、交換して複数回使用でき、発生する追加の信号損失は通常 0.2 dB 未満です。馴染みのない方は光ファイバーGBIC モジュールと SFP モジュールが同じタイプの光ファイバー コネクタを使用していると誤解する可能性がありますが、これは誤りです。 SFP モジュールは LC 光ファイバ コネクタを使用しますが、GBIC モジュールは SC 光ファイバ コネクタを使用します。以下では、通信ネットワークで一般的に見られるさまざまなタイプの光ファイバー コネクタの詳細を掘り下げ、あまり一般的ではないコネクタをいくつか紹介します。

ファイバ端面は PC、UPC、APC タイプに分類されます。 PC と UPC はセラミック体の表面と平行な球面端​​面を持っていますが、APC はセラミック体の表面に対して 8 度の角度をなした球面端面を備えています。

日常のシナリオでは、顧客は PC/UPC/APC を要求しますファイバーパッチコード混乱することがよくあります。簡単に言うと、PC パッチ コードはネットワーク- グレードとみなされますが、UPC/APC パッチ コードはテレコム- グレードです。両者の違いは、コネクタ ヘッドの職人技とパッチ コードの損失にあります。{4}}UPC/APC パッチ コードは、より精巧な仕上がりと低い損失を示します。



PCはフィジカルコンタクトの略です。コネクタは、リターンロスのレベルに基づいて、PC (フィジカルコンタクト)、SPC (スーパーフィジカルコンタクト)、UPC (ウルトラフィジカルコンタクト)、および APC (アングルドフィジカルコンタクト) にさらに分類されます。工業規格によれば、PC、SPC、および UPC のリターン ロスは、それぞれ -35 dB、-40 dB、および -50 dB と指定されています (リターン ロスは、コネクタの端面から反射される光の量を測定します。リターン ロスが低いほど、パフォーマンスが優れていることを示します。負の符号を無視する場合は、より高い数値として表されます)。原則として、異なる種類のコネクタを混在させることはできません。ただし、PC、SPC、および UPC はすべて平坦なファイバー端面を持ち、違いは研磨品質のみであるため、通常、これら 3 種類を混合してもコネクタに永久的な物理的損傷が生じることはありません。

APC はまったく異なります。端面は反射を低減するために8度の角度で研磨されています。業界標準のリターンロスは -60 dB です。 APC コネクタは他の APC コネクタとのみ接続できます。 APCコネクタはPCコネクタとは構造が異なるため、フランジプレートを使用して接続するとファイバ端面を損傷する可能性があります。 APC を PC に接続する適切な方法には、変換を使用することが含まれます。パッチケーブルこの目的のために特別に設計されています。さらに、APC コネクタは通常緑色であることに注意してください (黄色のファイバーはシングルモード ファイバー-）、ファイバ端面の傾きが肉眼で確認できます。

光ファイバー コネクタは、伝送媒体（シングル モードとシングル モード）などのさまざまな基準に基づいて、さまざまなカテゴリに分類できます。{0}マルチ-モード）、構造別（FC、SC、ST、D4、DIN、バイコニック、MU、LC、MT）、ピン端面タイプ別（FC-PC/UPC または APC）、またはコア数別（シングル-コアとマルチ-コア）。

このタイプは日本のNTT株式会社によって開発されました。高温や酸化に強い耐久性のあるエンジニアリング プラスチックに収納された標準の角型コネクタが特徴です。-

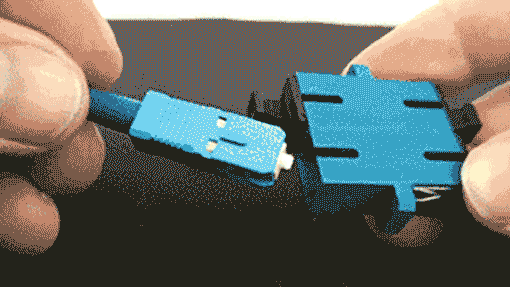

伝送機器の光インターフェースは通常、SC{0}} タイプのコネクタを使用します。ピンとカップリング スリーブの寸法は、FC- タイプ コネクタの寸法と同じです。ピン端面は通常、PC または APC スタイルで研磨されます。



その固定機構にはプッシュプル ロック システムが組み込まれており、挿入または取り外しの際に回転する必要がありません。{0}このタイプのコネクタは安価で、プラグアンドプレイ動作時の操作が簡単で、圧力条件下での挿入損失の変動が低く、高密度アレイを含む設置セットアップなどの使用環境での応力に対する機械的強度が高くなります。-}

一般的に使用されるのは、光配線フレーム円形のハウジングとネジ-のロック機構を備えています。

ST- タイプのコネクタは、ネットワーク内の光メディア リンク上の 10Base-F イーサネット接続を支配しています-。特に光パッチパネル-およびコンバータは、内部操作でも ST- タイプの接続に依存することがよくあります。

LC- タイプのコネクタはベル研究所によって開発され、RJ- スタイルのプラグと同様の便利なモジュラー ジャック ラッチ メカニズムを使用しています。

ピンとスリーブの寸法は、標準の SC または FC コネクタで使用されているものの半分であり、-寸法はわずか 1.25 mm- なので、コネクタの密度を高めることができます。ファイバー配線フレーム.

現在、精度を必要とする業界全体でシングルモードのスモール フォーム ファクタ アプリケーションを世界中で支配している-効率的なスケーリング フレームワークの普遍化、動的な多用途性、堅牢な経路の調整、一貫した持続可能なイノベーション-スマート実装の推進、相互接続性の最大化、応答性の高いソリューションの推進、境界のない成長継続性、オペレーショナル エクセレンスの再定義、機会の拡大、変革的適応性の再構築、インテリジェントな進化、比類のない先見性、シームレスな統合の最適化、将来の接続性の橋渡し、先見の明のある願望潜在的な無限の創意工夫の加速、障壁の超越、-最先端のブレークスルー、未来-の証明、人類の願望の実現、次世代の変革の推進、-プラットフォームの革新、公平なアクセス、全体的なイノベーションの設計、先駆的な連携、協働の可能性の繁栄、適応的卓越性、進歩の再考。

このタイプのコネクタは、最初は日本の NTT によって開発されました。 FCとはFerrule Connectorの略で、金属スリーブを使用した金属外装補強方式を示します。一般的に採用されているのは、ODF側。金属コネクタはプラスチックコネクタよりも耐久性があり、より多くの嵌合サイクルをサポートし、その固定方法にはネジ山が含まれます。当初、FC- タイプのコネクタは嵌合界面にセラミック フェルールを使用していました。

これらのコネクタは構造が単純で、操作が簡単で、製造も簡単です。しかし、光ファイバーの端面は埃に弱く、フレネル反射が起こりやすいため、リターンロス特性を改善することが困難です。

その後、このタイプのコネクタは、外部構造を変えずに、球面状の嵌合面 (PC) を備えたフェルールを採用するなどの改良が加えられました。これにより、挿入損失と反射損失の性能が大幅に向上しました。

MT-RJ は、NTT が開発した MT コネクタに由来し、RJ-45 LAN 電気コネクタと同様のラッチ機構を備えています。ファイバの位置合わせは、コンパクトなハウジングの両側に配置されたガイド ピンを使用して行われます。との接続を容易にするため、光トランシーバーコネクタのファイバ端面は、デュアルコア ファイバが 0.75 mm 間隔で配置されるように設計されています。-これは主に、データ伝送用の次世代の高密度光ファイバー コネクタとして使用されます。-

これらの高密度光ファイバ コネクタは、単一のコネクタ ハウジング内で 2 本以上のファイバをサポートしており、現在では 12 心 MPO/MTP コネクタが一般的に使用されています。{0}

それらは主に次のような用途に適用されます。データセンター終了したためファイバーケーブル接続をサポートし、40G (12 ファイバー) および 100G (24 ファイバー) の光チャネルをサポートします。 MPO/MTP コネクタはオンサイト終端用に設計されていません。-一部のメーカーは現場での組み立てプロセスを導入していますが、これらは広範な展開には現実的ではありません。 MTP コネクタは、より優れた伝送性能、より低い損失、より高い精度を備えた MPO コネクタのアップグレード バージョンです。

このタイプの光ファイバーインターフェースは、産業用イーサネット機器用にシーメンスによって開発されました。外観は ST- タイプのコネクタに非常に似ており、同じロック機構を使用しています。ただし、そのセラミックフェルールは、ST- タイプのコネクタで使用されているフェルールよりわずかに短いです。

一般に、次のような産業用イーサネット ネットワーク デバイスに適用されます。産業用スイッチまたはマイクロコントローラー（ドイツ製の産業機器で一般的）-。

このコネクタはドイツで開発され、FC- タイプのコネクタと構造寸法が同じフェルールとカップリング スリーブを備えていますが、PC- 研磨された端面を使用しています。 FC-タイプのコネクタと比較すると、金属部品に内部のバネを組み込んで圧力を制御し、過度の挿入圧力による端面の損傷を防ぐため、構造が複雑です。さらに、このコネクタは機械的精度が高く、挿入損失値が低くなります。

FDDI は主に、ANSI X3T9.5 FDDI PMD プロトコルに基づく FDDI バックボーン ネットワーク標準および IEEE802.4 トークン バス仕様に準拠する二重ファイバ システムで使用されます。

MU (ミニチュア ユニット カップリング) コネクタは、広く使用されている SC{0}} タイプのコネクタをベースにしていますが、世界最小の単一コア光ファイバ コネクタとして NTT によって開発されました。-自己保持機構を備えた直径 1.25 mm のフェルールを採用しており、高密度実装構成が可能です。- MU の直径 1.25 mm フェルールを利用して、NTT はファイバ ケーブル接続用のソケット- タイプ コネクタ (MU-A シリーズ)、自己保持機構付きバックプレーン コネクタ (MU-B シリーズ)、LD/PD モジュールをプラグで接続するための簡易ソケット (MU-SR シリーズ) などの一連の MU コネクタを作成しました。光ネットワークは DWDM 技術の普及とともに帯域幅と容量の拡大に向けて急速に進歩しており、MU- タイプのコネクタの需要は急速に増加すると考えられます。

これらの光ファイバーコネクタの中で最も代表的な製品は、米国のベル研究所によって開発されました。これは、先端が円錐台形状に成形された 2 つの円筒形プラグで構成され、内部のツインコーン プラスチック スリーブ アセンブリを使用して結合されています。-

SMA コネクタは、試験装置、データ ネットワーク、軍事機器、医療機器などの光ファイバー通信システム内の特殊な用途に利用されています。 SMA コネクタは通常、セラミックまたは金属の 2 つのフェルール材料のいずれかを使用します。

D4- タイプのコネクタは、アライメント リングと圧力制御スプリングを備えた古い設計で、端面への過剰な挿入圧力による損傷を防ぎ、損失を大幅に削減します。-そのフェルールの直径は 2 mm です。圧着-スタイルの D4 コネクタ本体はニッケルメッキ真鍮素材で作られており、テール スリーブは複数の色のオプションから選択できます。

E2000 光ファイバー コネクタはプッシュプル ロック機構を採用しており、取り付けが簡単です。{1}ハウジングはエンジニアリング プラスチックで作られており、特にシングルモード ファイバーを使用した高密度の設置に最適です。-統合されたダストカバーも備えています。

OPTI-JACK は、当初デスクトップの光ネットワーキング アプリケーションで使用されていた SFF (スモール フォーム ファクター) 光ファイバー コネクタです。

VF-45 光ファイバー コネクタ-は SG (TIA/EIA-604-7 による) としても知られており、1990 年代後半に 3M によって導入されました。光ネットワーク アクセス システムでよく使用される、光信号接続用のフェルールは必要ありません。

LX5 は、ケーブル テレビ業界の運用ニーズを満たすように特別に設計された堅牢な SFF 光コネクタです。

「FC/PC」または「SC/PC」などのピグテール接続マーキングのラベル付けでは、その意味は次のとおりです。
「/」の前のセグメントは、ピグテールで使用されるコネクタ モデル タイプを示します（「SC」は SC- スタイルのピグテール接続を示します）。
「/」に続くセグメントは、端面処理技術-使用される研削方法-を指定します（「PC」は物理的接触研磨を意味します-最も一般的な技術です）。
