イーサネットケーブルジャケット：材料と火災評価

今日の記事では、イーサネットケーブルの断熱とジャケット、およびそれらの火災評価について説明します。



1。イーサネットケーブルジャケット素材。

名前で暗示されているように、イーサネットケーブルジャケットは、イーサネットケーブル。通常、PVC（ポリ塩化ビニル）、PE（ポリエチレン）、TPU（熱可塑性ポリウレタン）などの柔らかいプラスチック材料で作られています。LSZH（低い煙ゼロハロゲン）。異なるジャケット素材は、明確な特性と利点を提供します。

PVCは、イーサネットケーブルジャケットに使用される最も一般的な材料の1つです。柔軟性と耐摩耗性が高く、内部ワイヤを効果的に保護します。さらに、PVCは熱耐性であり、特定の温度範囲内で効果的に動作します。また、優れた断熱材を​​提供し、電流の漏れを防ぎ、透過速度と安定性を高めます。ただし、PVCは、日光抵抗、耐水性、凍結抵抗の点でPEよりも劣っているため、通常は屋内での使用に適しています。

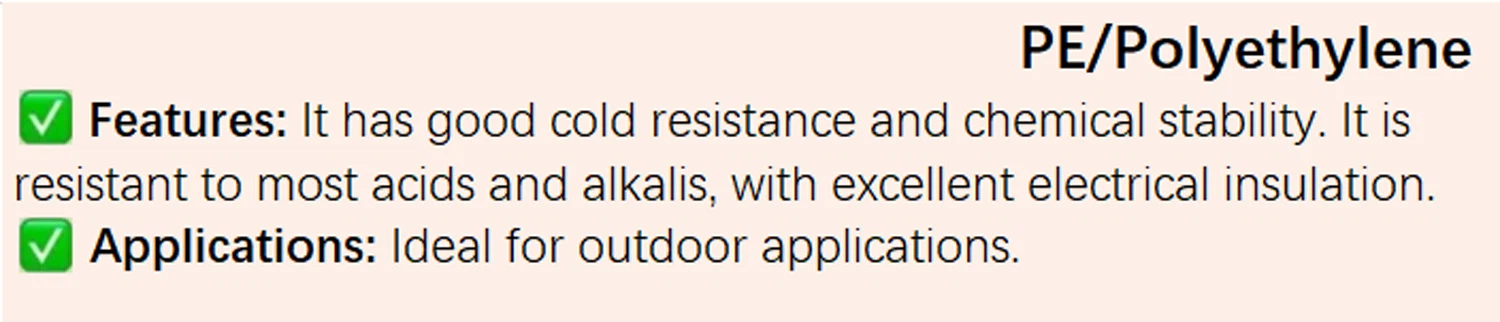

PEは、イーサネットケーブル用に広く使用されているもう1つのジャケット素材です。 PVCと比較して、PEはより良い冷たい抵抗と気象抵抗を提供します。 PE oheathedケーブルは、低温で正常に動作し、日光、雨、酸化などの外部環境要因に耐えることができます。その結果、PE-Sheathedケーブルは一般的に屋外および過酷な環境アプリケーションに使用されます。さらに、ほとんどネットワークケーブル内側のジャケットにPEを使用します。

LSZH（低煙ゼロハロゲン）は、安全で環境に優しい素材です。 LSZHケーブルの特徴は、煙の排出量が少ないことと非炎症性があり、安全性の高いプロジェクトにますます必要になっています。

2。の耐火性イーサネットケーブルジャケット

安全上の危険を減らし、火災を防ぐために、イーサネットケーブル材料は一般に難燃剤であるために必要です。したがって、火災を使用してケーブルの品質をテストできます。高品質のケーブルはイグニッションポイントが高く、自己発信する可能性は低いです。発火した場合、CM/CMR/CMP火災定格ケーブルなど、火災源が除去されると自己消化します。対照的に、低品質のケーブルはコストを節約するために、アウタージャケットに劣った材料を使用します。外側のジャケットは、特定の温度で自己統合し、大量の有毒ガスを放出し、厚い黒い煙を生成する可能性があります。これが、外側のジャケットにLSZH Low Smoke Zeroハロゲン材料が推奨される理由です。
購入の専門家として、それは費用対効果の高い製品を選択するだけでなく、異なるサプライヤーの価格を比較することでもあります。ただし、特定の原則的な指標を侵害してはなりません。たとえば、ロンドンの地下鉄の火災は大規模な火災によって引き起こされ、事件に関与する調達担当官も関係していました。

PVC/LSZHは、イーサネットケーブルの材料を示します。どちらも難燃性特性を持っていますが、LSZHは優れた火炎遅延を提供し、比較的高価ですが、より環境に優しいです。 CM/CMR/CMPは、イーサネットケーブルの火災定格を示します。ここで、CMP/CMR評価は主にエンジニアリングケーブル用で、CMは通常のケーブル用です。一般に、火災定格（CMP> CMR> CM）が高いほど、ケーブルは高価です。これらのラベルがどれも存在しない場合、理論的には、ケーブルが材料の品質と耐火性が低く、国際的なケーブルと配線の基準を満たしていないことを示しており、ネットワークの問題や安全上の危険につながる可能性があります。

3。説明イーサネットケーブル火災評価

ケーブルの火災評価に関しては、最も重要な基準は、NECによって定義された3つの火災評価です。 CM、CMR、およびCMPは、米国の国家電気コード（NEC）によって定義された3つの異なる火災定格イーサネットケーブルであり、火炎耐性ケーブルのUL標準に属するものです。これらの評価は、火災を効果的に防止し、確実にしますデータセンターそして個人的な安全。それで、これら3つの火災評価ケーブルの違いは何ですか？

CMは、最も広く使用されている難燃性評価ですイーサネットケーブル.ハロゲン化化学物質を介して難燃性を達成し、そのテスト基準はUL 1581です。定義によると、CM定格のケーブルの小さな束は、火炎の拡散から5メートル未満以内に自己消光します。 CM定格のケーブルには、通常、PVCアウタージャケットと高密度PE断熱材があります。火傷すると、彼らは有毒なハロゲンを放出し、煙を吸い、大量の熱を放出します。 CM定格のケーブルは、通常、同じ床の水平配線に使用されます。

CMR火災定格は安全性が2位です。ケーブルのイグニッションポイント（約300度）を増加させることで非炎症性を達成し、そのテスト標準はUL 1666です。強制ファン燃焼条件下では、CMRケーブルの束は火炎の拡大から5メートル未満以内に自己描写する必要があります。 CMR定格のケーブルには、炎に応じたPVCアウタージャケットが高く、高密度PE断熱材があります。炎にさらされると、毒性のハロゲン化ガス（塩素）を放出し、蒸気を放出し、空気中で酸素を急速に消費し、炎を消します。

CMP火災評価は、完全な炎遅延と燃焼時の最小限の毒性煙放出により、最高の安全レベルを提供します。 CMPテスト標準はUL 910です。強制ファンの密な燃焼条件下では、CMPケーブルの束は、炎の拡散から5メートル未満以内に自己描写する必要があります。

CMP定格のケーブルには、フッ素化材料の外側ジャケット（PTFEポリテトラフルオロエチレン、FEPフッ素化エチレンプロピレンなど）があり、高分解と点火温度があります。 CMPケーブルはテフロンベースの化学物質を使用しているため、火炎の広がりを防ぎ、煙と毒素の放出を最小限に抑え、火災が発生した場合でも、建物が大量の煙や燃焼ケーブルによる有害な毒素で満たされないようにします。
したがって、いつイーサネットケーブルの選択、外側のジャケットのラベルと、火災評価に関する製品の技術文書を参照して、情報に基づいた選択を行います。
