イーサネットケーブルパフォーマンス

今日の記事では、イーサネットケーブルのパフォーマンスについて説明します。特に、イーサネットケーブルの引張強度をさまざまなイーサネットケーブルパフォーマンスインジケーターからどのように反映できるかについて焦点を当てます。





イーサネットケーブル、としても知られていますねじれたペアケーブル、4組のねじれたワイヤで構成されています。これらの4つのペアのねじれがきれいになるほど、シールドパフォーマンスが向上し、外部干渉に対抗する能力が強くなり、高品質のケーブルが生まれます。例えば、CAT6ケーブルCAT5Eケーブルよりもひどいピッチを持っているため、パフォーマンスが優れています。ただし、シールドされたイーサネットケーブル、すでに内部にシールドレイヤーがあるため、ツイストピッチは心配ではありません。シールドされていないケーブルの場合、ワイヤーストリッパーを使用して4ペアを露出し、ツイストピッチを調べることができます。高品質のケーブルは、各ペアを反時計回りにしっかりとひねることで、各ペア間のクロストークを最小限に抑え、各ペアは異なるツイストピッチを持っています。この製造プロセスの複雑さにより、ケーブルのコストが増加します。一部の不cru慎なメーカーは、1センチ以上のツイストピッチを使用してコーナーを切断し、クロストークを増加させ、パフォーマンスを低下させます。時には、ケーブルの外観からのツイストピッチを直接観察できる場合があります。緊密にねじれたケーブルは、4ペアの明確なマークを示します。

ツイストピッチは、2つのねじれたワイヤの最も外側のポイント間の距離です。ひねくれたケーブルの貧弱なピッチは大きく、ワイヤーがきつくねじれていないことを意味します。よくツイストされたケーブルは、ワイヤの緊密なねじれのために、ひねりのピッチが小さくなります。

ツイストピッチが小さくなると、ケーブル間のクロストークが減少します。私たちのほとんどが中学生の物理学で学んだ原則です。わからない場合は、図を簡単に見ると物事が解消されるはずです。ほとんどCAT5EケーブルUTPはシールドされていないケーブルであり、その干渉予防は主にペアのツイストピッチに依存しているため、ツイストピッチはシールドされていないケーブルの干渉抵抗を判断するための重要な参照となります。

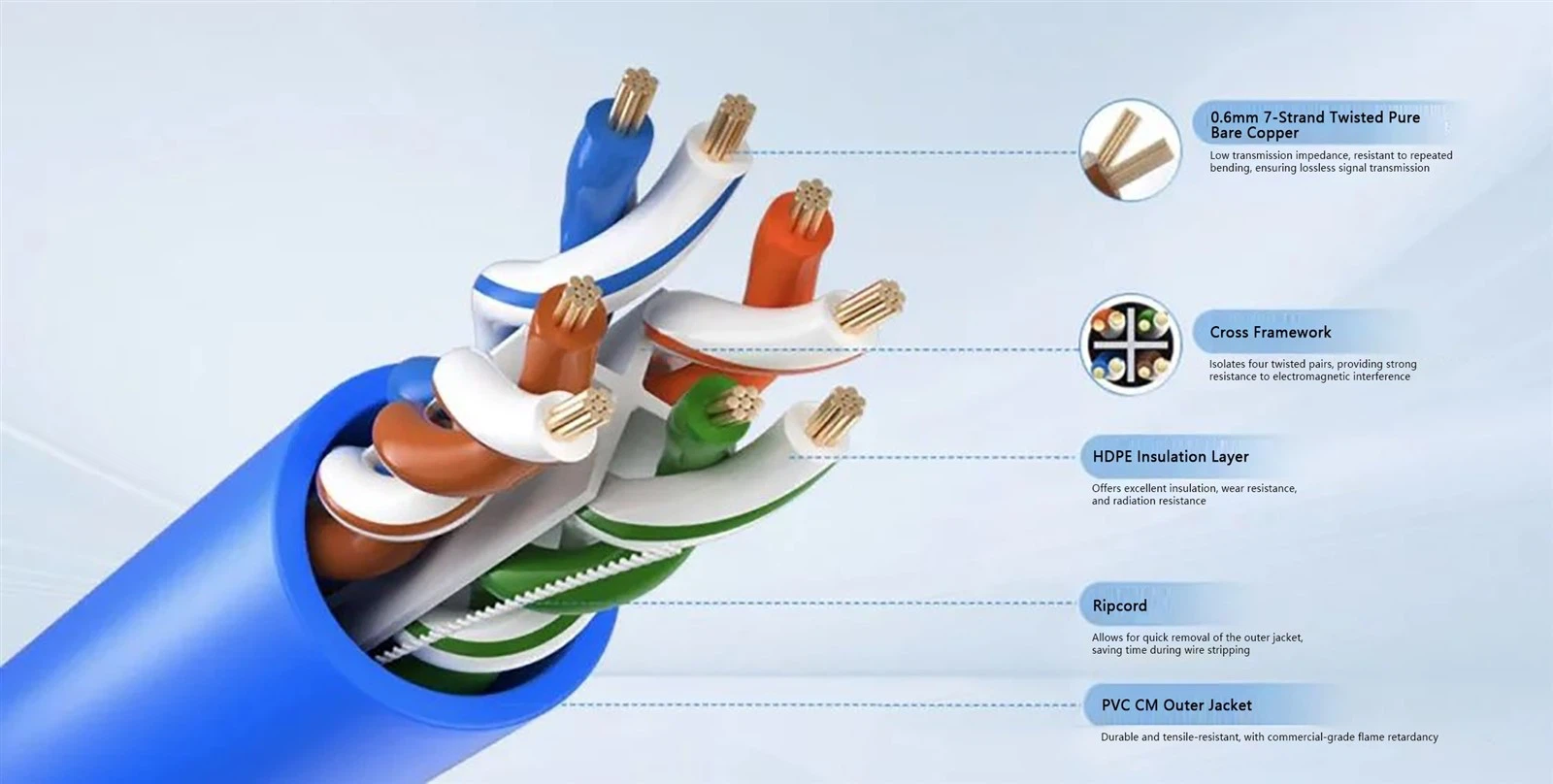

さまざまな技術文書をレビューすると、多くのメーカーが一本鎖（単一の固体導体）とマルチストランド（複数の薄い導体で作られた）コアの両方を宣伝し、マルチストランドコアがより多くの利点を持っているように見えます。どのように選択すべきですか？マルチストランドコアは、柔軟性が向上し、繰り返しの曲げに耐えることができますが、電磁干渉を導入する可能性があります。ただし、の使用ネットワークケーブル要因の組み合わせに基づいて考慮する必要があります。

異なる角度から2つの違いを分解しましょう。

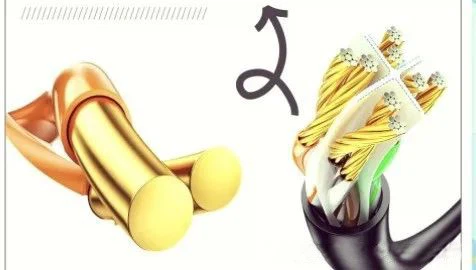

構造的には、一本鎖ケーブルは単一の固体ワイヤを使用しますが、マルチストランドケーブルは複数の薄い導体で構成されているため、マルチストランドケーブルにより、繰り返しの曲げからの破壊に対してより良い柔軟性と抵抗が得られます。これは主な利点です。ただし、マルチストランドケーブルは、不規則な電流パスのために電磁干渉を引き起こす可能性があり、信号品質に影響を与える可能性があります。さらに、多鎖銅導体は、特に長距離で信号減衰を引き起こし、信号の歪みと損失を引き起こす可能性があります。一本鎖導体は干渉が少なく、より長い透過距離を達成できます。安定した透過が優先事項である場合、一本鎖銅導体が行く方法です！

イーサネットケーブルを購入する場合、マルチストランド設計はコーナーを切断するのではなく、特定の使用のニーズを満たすことです。実際の使用シナリオに基づいて、適切なケーブルを選択してください！

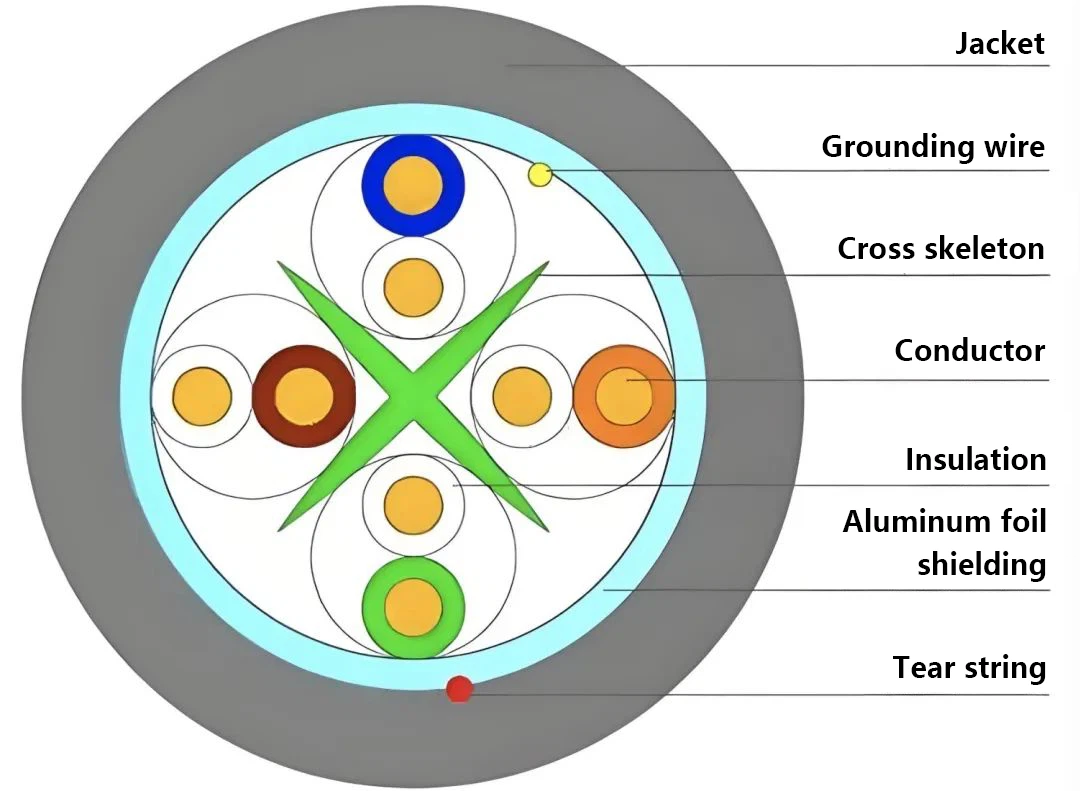

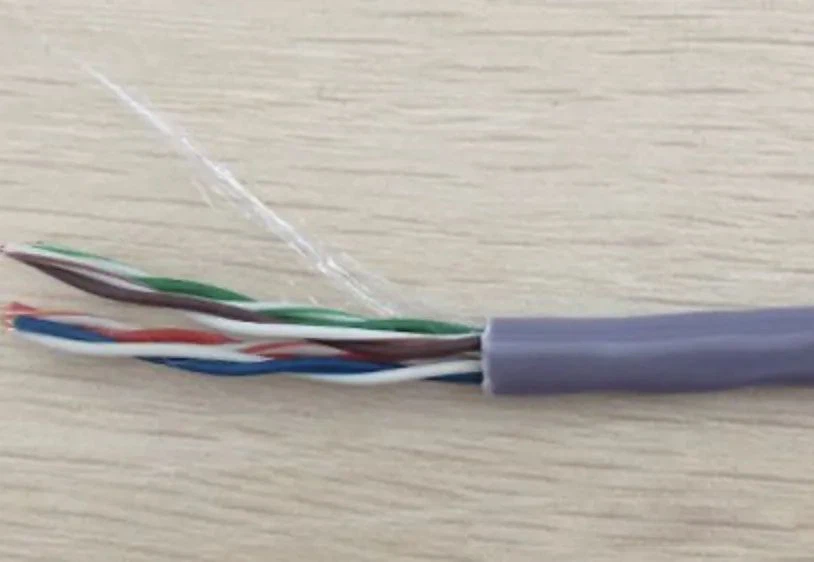

イーサネットケーブルを使用する場合、RIPコードと呼ばれる白い弦に気付くかもしれません。 RIPコードは、ケーブル内のナイロンストリングであり、プルとストリッピングのために、リップコードなしでケーブルを引く必要がある場合、すべての張力が内部ワイヤにあり、潜在的に壊れる可能性があります。多くのメーカーは、生産中にケーブル内に引張RIPコードを追加します。このナイロンコードを過小評価しないでください。その引張強度は、内部の金属ワイヤよりも大きく、PVC外側シースよりもはるかに高くなっています。

RIPコードが壊れた場合、それはケーブルが設置中にあまりにも多くの張力をかけられたことを意味します。これにより、銅のコアが薄くなったりスナップしたりする可能性があり、信号伝送にはケーブルが役に立たなくなります。リップコードは、ケーブルの外側シースを引き裂くのにも役立ちます。多くのインストーラーは、リップコードに依存して、ケーブルの外側シースを迅速かつ効率的に剥がします。外側の鞘の小さな部分を切断して裂けたコードを露出させることにより、ナイフまたははさみを使用するときに内側のワイヤの損傷を回避するために使用できます。ベテランのケーブルインストーラーは、この気の利いたトリックで誓います。



イーサネットケーブルの引張強度は重要な指標です。多くのイーサネットケーブルは、ニュートンの観点から引張強度を宣伝しています。このインジケータは、テストだけでなく、ケーブルの構造と材料にも依存します。一般に、イーサネットケーブルは、断熱材の外層を備えたねじれた金属導体（通常は銅またはアルミニウムワイヤ）で作られています。この構造により、ケーブルはデータを送信しながら、一定のレベルの引張能力も提供できます。

それでは、イーサネットケーブルの引張強度はどれほど強いですか？これは主にケーブルの材料、構造、製造プロセスに依存します。通常、銅ケーブルはアルミニウムケーブルよりも張力強度が高く、密接に編まれたケーブルは、ゆるく編まれたものよりも多くの張力に耐えることができます。さらに、ケーブルのシース材料も引張強度に影響します。

イーサネットケーブルで高い引張強度が重要なのはなぜですか？外力がケーブルに適用されると、内部導体は制限に達するまで伸びます。この制限は、材料の引張強度を表します。マクロレベルでは、引張強度とは、変形に抵抗する導体の能力を指します。外力が導体の引張強度を超えると、導体は壊れます。したがって、引張強度は、ダメージに抵抗するケーブルの能力と見なすことができます。引張強度の大きさは、さまざまな要因の影響を受けます。これらはすべて、内部導体を変形から保護し、導電性性能が影響を受けないようにします。

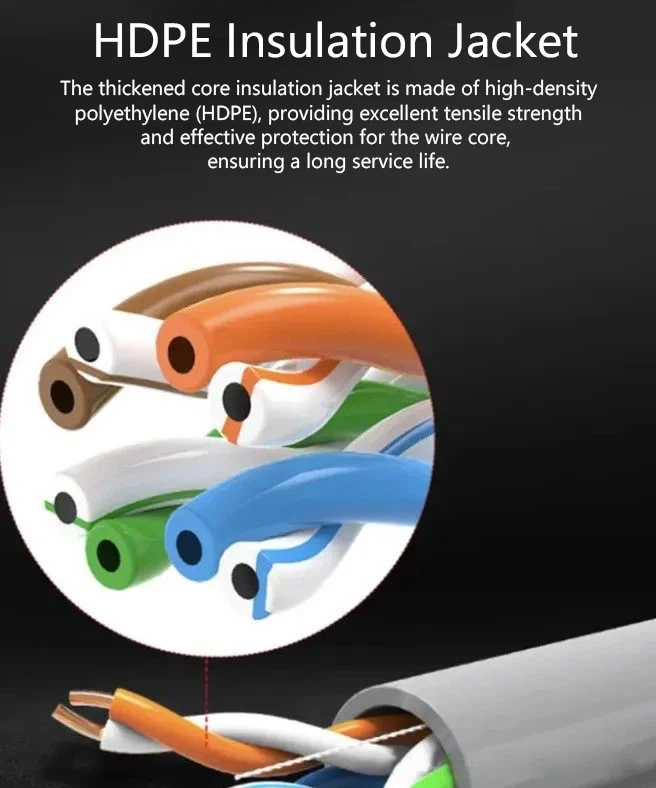

イーサネットケーブルの引張強度は、その外側材料と密接に関連しています。それで、どの材料が高い引張強度を持っていますか？まず、高密度ポリエチレン（HDPE）を導入しましょう。ほとんどのイーサネットケーブル内側シースは、PEポリエチレンでできています。 HDPEには、分子間力が強い線形で非分岐構造があり、硬くて強い物理的特性をもたらし、良好な化学耐性をもたらします。

ポリエチレンの引張強度は、その分子構造、材料処理、および形態に依存します。通常、ポリエチレンは20 MPaから30 MPaの範囲の引張強度を持っています。ただし、異なるタイプのポリエチレンは異なる性能特性を示します。 LDPEの引張強度は13 MPaから20 MPaで、伸長率は700％を超えています。 HDPEの引張強度は20 MPaから28 MPaで、伸長率は500％を超えています。

PVC、または塩化ポリビニルは、きちんとした引張強度を持つ熱可塑性樹脂である合成樹脂です。これらの機械的特性により、PVCは多くの産業用途で人気のある資料となります。 PVCの引張強度は、材料が破壊せずに引張力の下で耐えることができる最大応力です。 PVCの引張強度は、その分子構造、添加物の種類、および処理条件の影響を受けます。一般に、PVCは30 MPaから50 MPaの間の引張強度を持っていますが、これはガラス繊維や炭素繊維などの補強剤を追加することで増加させることができます。

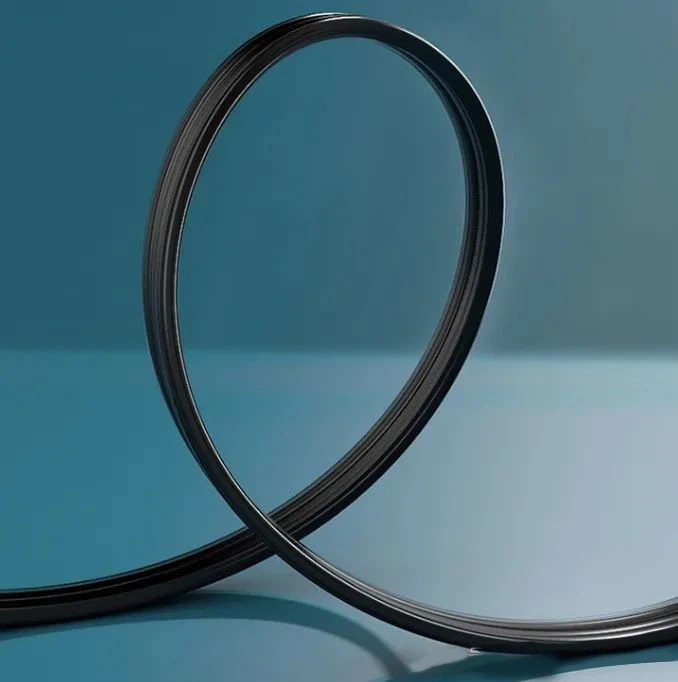

LSZH低い煙とゼロのハロゲン特性で知られている硬化は、優れた引張強度も誇っています。 LSZH材料の特性の1つは、張力強度であり、さまざまなアプリケーション環境でうまく機能します。具体的には、LSZH材料の引張強度は1000 Nに達し、外部引張力の下での強度と耐久性を示しています。この引張強度は、特に耐久性の高いアプリケーションで、外部の物理的ストレスと緊張からケーブルを保護するための鍵です。

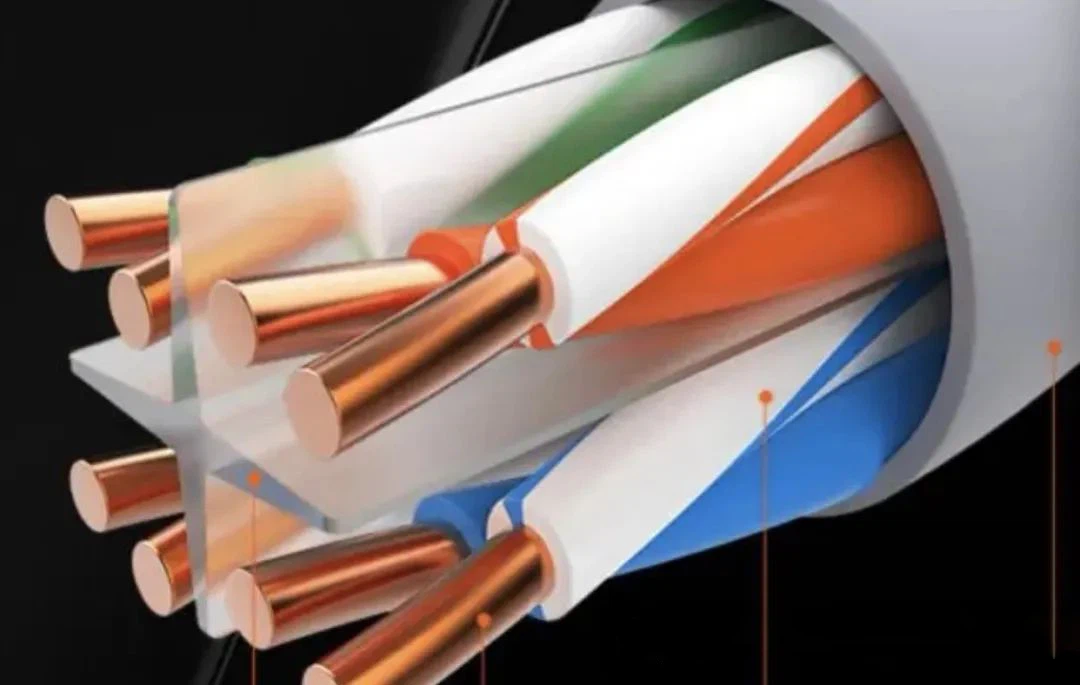

イーサネットケーブルのクロススケルトンは、主にケーブルの内部構造をサポートおよび保護するために使用されます。データ送信中、ケーブルはさまざまな外部および内部圧力と緊張に耐える必要があります。クロススケルトンは、ケーブルの強度と安定性を高め、損傷や破損を防ぎ、それによりデータ送信の安定性とセキュリティを確保します。

さらに、クロススケルトンは、ケーブルの正しい形状と構造を維持し、ねじれや変形を防ぎ、信号伝送の精度と速度を確保するのに役立ちます。

極端な条件では、高温設定や可燃性領域のように、クロススケルトンは耐火性も提供し、高熱を処理できます。

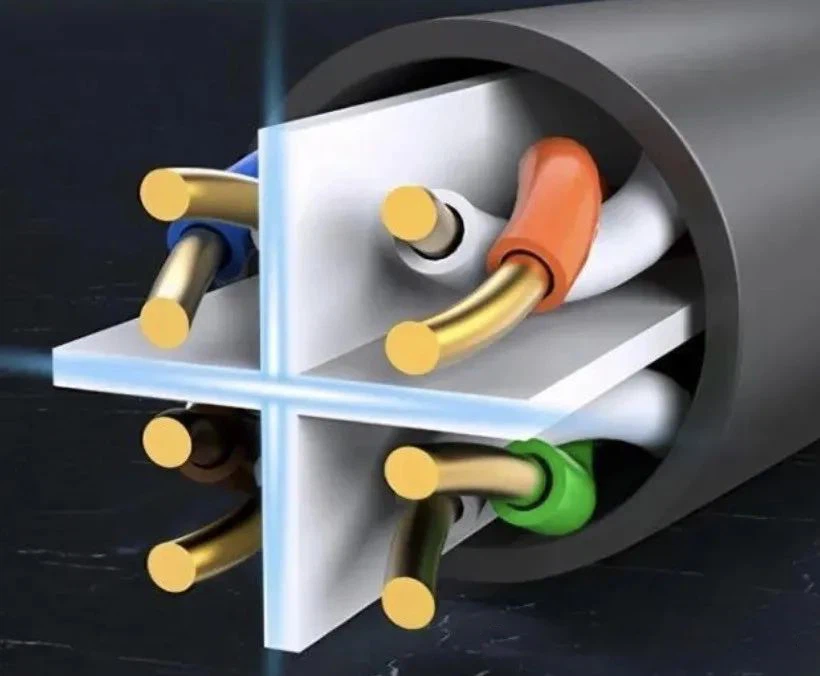

クロススケルトンの構造により、シールドされていないケーブル内の4つのねじれたペアが均等に分布し、ケーブルのバランス特性が向上します。このバランスは、信号伝送の安定性と精度を改善するために重要です。データ送信中、さまざまな要因が信号の変動または歪みを引き起こす可能性があります。クロススケルトンは、送信中に信号のバランスを保ち、変動と歪みの可能性を減らすことを保証します。

一部のシールドケーブルでは、内部火炎耐性材料を備えたクロススケルトンを使用しています。この設計は、ケーブルの耐火性を高め、火災事件のリスクを低下させます。高温や可燃性の領域のような挑戦的な環境では、炎に及ぶクロススケルトンは、ケーブルが安全かつ安定して動作することを保証します。スケルトンの4つのクロスバーは、シールドされていないケーブル内の4つのねじれたペアを分離し、間隔を維持し、均等な分布を確保します。このセットアップは、ペア間の干渉とクロストークを削減し、信号伝送の品質を高めます。高速データ送信では、伝送中の相互干渉によって引き起こされる信号減衰または歪みを防ぐため、ペア間の間隔を保持することが重要です。
