構造化されたケーブルのガイドライン
Jun 10, 2023
伝言を残す
テクノロジーと通信は、規模や業界に関係なく、ほぼすべての企業にとって不可欠です。企業のネットワークの不可欠な部分は、ケーブルインフラストラクチャです。これは、すべてを結合し、運用速度を決定します。ネットワーク管理者は、多くの場合、ネットワークがケーブルのためにダウンしていることを聞き、調査では、ネットワークの問題の最大70％が低品質のケーブルシステムによって引き起こされていることが示されています。ケーブルの不十分なインフラストラクチャは、パフォーマンスの低下、メンテナンスの増加、信頼性の低いネットワーク、生産性の低下につながります。ケーブルシステムの平均寿命はわずか10年であることを考慮すると、ケーブルシステムを最初から正確に展開し、信頼できるネットワーク機器を装備することが重要です。
解決策はありますか？構造化されたケーブルシステムをインストールすると、すべての技術の進歩よりも先を行くことができ、新興技術をサポートする適切なインフラストラクチャがあります。
1.構造化されたケーブルシステムとは何ですか？
それは乱雑なワイヤーの束ではありません（それはあまりにも一般的です！）。代わりに、商業ケーブルの規制と基準に従う組織化された整頓されたシステムであり、より高いセキュリティ、安全性、効率性、将来指向の機能を確保します。名前が示すように、この「構造化された」ケーブル化アプローチは、音声、データ、ビデオなどのすべてのデータトラフィックを処理できる単一の混合メディアネットワークシステムを提供します。

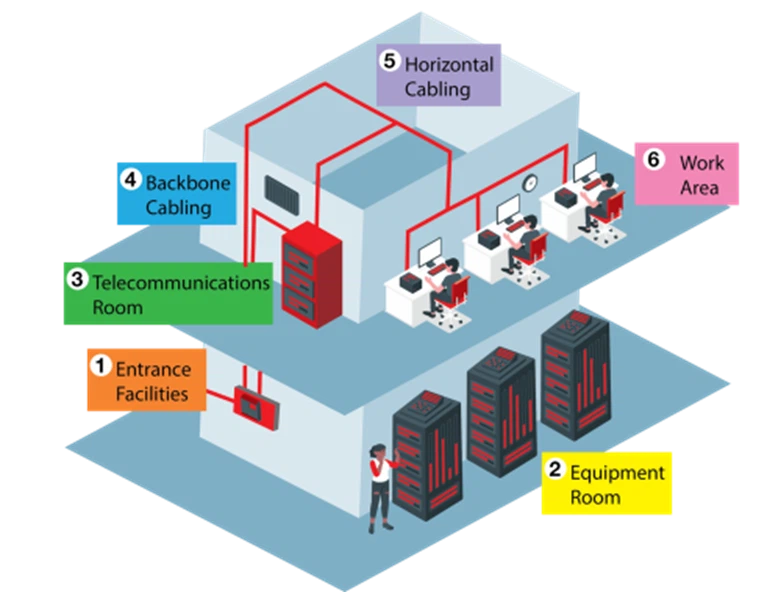

構造化されたケーブルは、いくつかのコンポーネントに分解でき、最も基本的なコンポーネントはケーブル、スイッチ、パッチパネル、およびバックボーンケーブルをサブシステムに結合できます。 6つのサブシステムが完全な構造化されたケーブルネットワークを構成しています。
入場設備：構造化されたケーブルシステムでは、入り口施設は、ビルディングケーブルが始まり、電話会社またはインターネットサービスプロバイダーのケーブルが終了する物理的なポイントです。言い換えれば、これらは施設または前提会社が現在ケーブルの責任を負っているポイントです。
機器室：機器室は、機器やシステムの統合ポイントを収容する客室です。通常、ここで構造化されたケーブル用のスイッチとルーターを見つけます。
通信室：通信室には、バックボーンケーブルと水平ケーブルの終了ポイントがあります。 光ファイバーケーブルまたはパッチコード。
バックボーンケーブル：バックボーンケーブルは、システム全体で実行される実際のケーブルで構成されています。これは、水平クロス接続と中間のクロス接続の間、または中間のクロス接続とメインの相互接続の間のケーブルである可能性があります。
水平ケーブル：構造化されたケーブルシステムの水平ケーブルは、電気通信室を施設内のアウトレットまたは作業エリアに接続します。通常、オフィスコンピューターを接続し、データの損失を防ぐのはケーブルです。
作業エリア：作業領域は、エンドユーザーデバイスがある場所です。コンピューター、ホストされた電話、作業エリアの壁コンセントに接続されたWi-Fi対応デバイスなどのデバイスが接続されています。
2。なぜ構造化されたケーブルシステムが重要なのですか？
細心の注意を払って設計され、完全に設置された構造化されたケーブルシステムは、特別なパフォーマンスを提供する配線インフラストラクチャを提供し、モビリティ、追加、および変更に対応するための追加の柔軟性を提供します。システムの可用性を最大化し、将来のケーブルシステムの信頼性を証明します。
費用対効果は、包括的な設計と構造化されたケーブルシステムテクノロジーの適切なインストールを行うことで、ビジネスのために行うことができる最も費用対効果の高いタイムリーな意思決定の1つです。これにより、具体的で無形の利点により、日常的なアクション、追加、および変更がより速く、より効率的になります。生産性の向上、戦略的な企業アプリケーションのより速いロールアウト、より効率的なトラブルシューティング機能と機能は、どのビジネスもより大きな成功を達成するのに役立ちます。
適応性とスケーラビリティは、構造化されたケーブルシステムテクノロジーの構築において考慮されます。通常、そのようなシステムは非常に高い帯域幅をサポートできます。現在のケーブルングテクノロジーに大規模なオーバーホールなしで電気通信システムの要件をアップグレードできると、かなりの時間とお金を節約できます。さらに、ビジネスが現在の建物の規模を超えている場合、複雑な古いケーブルシステムを再配置するよりも、ケーブルシステムテクノロジーを転送し、ネットワークインフラストラクチャを再インストールする方がはるかに簡単です。
ダウンタイムの短縮は、乱雑なケーブルシステムのエラーを特定して解決するのに困難です。さらに、組織化されたケーブルシステムは、最初のセットアッププロセス中に混乱と間違いを引き起こす可能性が最も高くなります。状況が発生し、電話回線が失敗すると、スタッフが乱雑なネットワークケーブルの束を解く必要がある場合、正しいハードウェアのトラブルシューティングには時間がかかります。インフラストラクチャの修理が簡単かつ速い場合、音声とデータのケーブルシステムがより効率的で信頼性が高くなります。
よく組織化された構造化されたケーブルシステムは、非常に体系的で簡単に使用できないため、ワークスペースに実装するのに最も効率的な方法です。構造化されたケーブルシステムは、管理と保守が簡単であり、今後数年間であなたの会社に利益をもたらすことができる最初の1回限りの投資でもあります。
複数のシステムとアプリケーションのサポート：光ファイバー構造化されたケーブルは、他のシステムやアプリケーションとの相乗効果が機能し、理想的なビジネス環境を作り出します。現在、多くの企業が複数の場所で事業を展開しているため、このような環境でビジネス会議の実施を複雑にすることができます。組織内に構造化されたケーブルシステムを採用することにより、さまざまな場所によってもたらされる複雑さを簡単に合理化できます。このシステムは、リモートのビジネスミーティングを可能にするVoIPソフトウェアを提供します。
よく知られているVoIPソフトウェアに加えて、構造化されたケーブルシステムもセキュリティカメラシステムをサポートしています。監視ケーブルシステムを使用すると、あらゆる場所から会社のさまざまなアクティビティを監視できます。
将来への投資：従来のケーブルシステムは主に現在の事業運営に対応していますが、光ファイバー構造化されたケーブルシステムは将来に焦点を当てています。この機能により、光ファイバー構造化されたケーブルシステムが同様の製品間で際立っています。さらに、このシステムには帯域幅が高く、会社の成長をサポートする方が便利です。
既存の顧客を維持し、新規顧客を継続的に取得することは、すべての組織にとって懸念事項です。データと音声のための構造化されたケーブルシステムへの投資は、すべての消費者との即時および継続的なコミュニケーションのためのスペースを提供します。新しい顧客を獲得し、既存の顧客を維持する見込みがあるため、構造化されたケーブルシステムは確かに将来のプロジェクトです。
3.構造化されたケーブルには、どのような規制と基準がありますか？
長年にわたり、ケーブルは多くの変更を受けてきました。 1990年代初頭まで、ケーブルングシステムは通常、独自、ベンダー固有で、柔軟性が低くなりました。ただし、ケーブルインストールの開発により、独自のシステムは、さまざまなベンダーやアプリケーションで使用できる柔軟でオープンなソリューションに取って代わりました。この変更は、標準ベースの構造化されたケーブルシステムによってもたらされました。この受け入れは、顧客だけでなく、多くの通信プロバイダーとこれらの組織間のコラボレーションのおかげで、国際標準組織によっても推進されています。
ISO（国際標準化機関）：これは、電気通信システムの主要な国際標準組織です。
IEC（国際電気技術委員会）：これは、コンポーネントの電気性能を証明する組織です。 ISOとともに、IECはISO/IEC 11801（顧客施設の汎用ケーブル）標準を開発しました。
Cenelec（欧州電気技術標準化委員会）：Cenelecは、特定の欧州地域で使用されるEN 50173標準を開発しました。本質的にISO/IEC 11801標準を地域化します。
AS/NZS（オーストラリア/ニュージーランドの基準）：AS/NZSは、AS/NZS 3080と呼ばれる同様の基準を開発しました。
CSA（Canadian Standards Association）：CSAは、カナダで広く使用されているISO/IEC 11801と同様の標準であるCSA T529を開発しました。
3.1 ANSI/TIA -568。Dケーブル標準
ANSI（American National Standards Institute）は、他の組織や標準機関が報告する組織であり、TIA（Telecommunications Industry Association）やEIA（Electronic Industries Alliance）を含む報告があります。
TIAとANSIは、ANSI/TIA -568。D（商業ビル電気通信ケーブル標準）を含む商業施設の通信基準を共同で開発します。 1991年に最初にANSI/TIA -568としてリリースされ、1995年にANSI/TIA -568 Aとしてリリースされ、568bが続きました。最新の更新は、ANSI/TIA -568。Cおよび現在のANSI/TIA -568。D標準セットです。その目的は、商業ビルに構造化されたケーブルシステムを計画およびインストールし、マルチプロダクションのマルチベンダー環境をサポートする一般的な通信ケーブルシステムを指定することです。つまり、通信ケーブルの設計と設置と、商業ビルのハードウェアを接続するための一般的なベースラインを提供します。
3.2 ISO/IEC 11801エディション2標準
ISO/IEC 11801は、顧客施設の一般的なケーブル標準として知られています。その目的は、商業ビルにおける電気通信システムの設計、設置、および管理の世界的な基準を提供することです。以下のすべての基準は、それぞれの地域に固有のISO/IEC 11801に基づいて調整されます。
4.なぜ25-年の保証を認定して取得するのですか？
信頼できるネットワークインフラストラクチャは、現代企業の生産性、サービス効率、および拡大について直接責任を負います。各ネットワークの銅および光ファイバーの電気通信ラインは、テストされていない重要なコンポーネントです。認証は、ネットワークケーブルの最も徹底的なテストであり、ケーブルシステムが厳格なパフォーマンスとインストール基準を満たすことを保証します。有線ネットワークを証明することにより、障害を減らすことができます。いくつかの利点は次のとおりです。
標準以下の材料とプロセスの排除。
ケーブル認証は修理よりも安価です。
ケーブル認証と再認証インフラストラクチャの将来の将来。
認定されていないケーブル化は、ひっくり返った資本に等しくなります。
廃棄物を減らすことは良い政策です。
認定ケーブルは、認定されていないケーブルよりも価値があります。私たちは常に投資から最大の価値を取得したいと考えています。銅を見るとき光ファイバーケーブルプラント、より多くの価値を得るための最良の方法の1つは、ケーブルメーカーから直接長期的な交換保証が付属していることを確認することです。ケーブル認証テストを通じてのみ、メーカー保証の完全な補償を取得できます。認定テスト結果へのコンプライアンスを証明できない場合、ケーブルはほとんどのメーカーの保証によって完全にカバーされません。
完全に認定されたメーカー保証を取得することは、物理的なケーブルの欠陥によって引き起こされる将来の停電に対する保険契約と見なされるべきです。ケーブルプラントが生産されると、数分続く短い中断でさえ、運用上および収益性の観点から組織に大きな影響を与える可能性があります。中断の種類と期間に応じて、企業は数百から数千ドルの収益を失う可能性があります。完全に保証された銅および光ファイバーケーブルで走ることは、不適切なケーブルの製造または設置による突然の停電に対する追加の保護層です。
銅および光ファイバーケーブルの認証と包括的な保証は、エンド顧客だけでなく、ケーブル設置請負業者にとっても有益です。請負業者は、ケーブルの品質をサポートする義務がなくなりました。代わりに、メーカーが支援する保証を持つことは、設置請負業者が将来的に遭遇する可能性のある物理的ケーブルの欠陥に関連するリスクを排除します。したがって、将来ケーブルで障害が発見された場合、交換のコストはメーカーによってカバーされます。最終的に、エンドの顧客と構造化されたケーブル請負業者の両方が恩恵を受けるでしょう。これが、包括的な保証のための適切な認定テストが非常に重要である理由です。
Cobtelの25-年保証
Cobtelの25-年保証は、彼らがインストールするCobtelケーブルシステムが長期的なネットワーク要件を満たすために必要なパフォーマンスと安定性を提供するという保証を受信者に提供します。このプログラムは、25-年標準ベースのシステムパフォーマンスとアプリケーション保証を提供します。
5。25-年の保証は何ですか？
標準 - 25-年保証は、ケーブルシステムが最新の関連するISOおよびANSI/TIA標準に準拠していることを実証します。
製品 - 25-年の保証は、カバーされていることを証明しますコブテル製品には欠陥がありません。
インストール - 25-年保証は、ケーブルシステムが資格のあるCobtelインストーラーによってインストールされていることを確認します。
パフォーマンス - 25-年保証は、ケーブルシステムが少なくとも25年間動作できることを保証します。
