各タイプの PVC 電線管は何本のネットワーク ケーブルを収容できますか?

お客様からは、PVC 電線管にケーブルを通すことについて COBTEL に問い合わせが寄せられています。最も一般的な質問は、「ケーブルは何本あるのか」というものでした。ネットワークケーブル単一の PVC コンジットを通過できますか?

PVC 電線管内のケーブルの総断面積は、電線管の内部断面積の 40% を超えてはなりません。 40% を超えると、引っ張るのが非常に難しくなります。-特に埋設された導管では、抵抗が大きくなり、ケーブルがまったく通らない可能性があります。問題を解決できず、作業をやり直すことができない場合、作業全体が無駄になります。
ネットワーク ケーブルを PVC 電線管に通す場合は、Cat 5 と Cat 6 の両方が使用されます。最近では Cat 5 はあまり一般的ではないため、Cat 5e と Cat 6 に焦点を当て、さまざまなサイズの PVC 電線管に適合するケーブルの数を確認します。

Cat 5e / Cat 5 導体直径: 0.511 mm |断面積: 19.625 mm² |境界正方形領域: 25 mm²

ケーブル面積は導管面積の 40% 未満に抑える必要があるため、充填率 25%、30%、および 40% のケーブルの数を見てみましょう。

計算は正確であるため、一部の結果には小数が含まれます。実際には常に丸くする下最も近いケーブル全体に接続します。

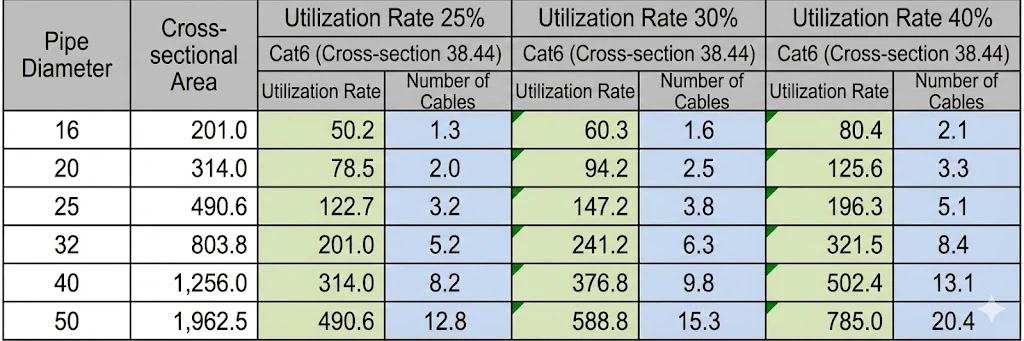

Cat 6 導体直径: 0.574 mm |断面積: 30.1754 mm² |境界平方面積: 38.44 mm²
上記と同様に、充填率 25%、30%、40% のケーブルの数を確認します。

Cat 5e と Cat 6 は断面積が異なることに注意してください-Cat 6 の方が厚いです。つまり、同じ電線管サイズの場合、適合できる Cat 6 ケーブルの数は Cat 5e ケーブルよりも少なくなります。

実際のプロジェクトでは、PVC コンジットの他に PVC も使用しますケーブルトレイ。トレイ内のケーブルの推奨充填率は 30 ～ 50% です。一般的な塩ビトレイの容量も確認してみましょう。 30% および 50% 充填時に適合する Cat 5e および Cat 6 ケーブルの数を確認します。

実際には、フィル率を約 40% にするのが適切な目標です。-したがって、30% から 50% の間に維持します。
