ネットワークケーブルが説明しました

ネットワークケーブルの説明：低電圧監視システムでは、ネットワークケーブルはローカルエリアネットワークを接続するための不可欠な材料です。監視の低電圧システムをセットアップするとき、人々は多くの場合、カメラ、スイッチ、DVR、デコーダー、ストリーミングメディアサーバーなどの重要な機器の選択に焦点を当てます。ただし、ネットワークケーブルの選択に関しては、あまり選択的ではない場合があります。これは、プロジェクトの受け入れ後に多くの問題につながる可能性があり、これらの問題の多くはケーブルリンクに関連しています。今日は、ネットワークケーブルの基本について説明して説明しましょう！



1。ケーブル分類

ネットワークケーブルは、構造化されたケーブルシステムで最も一般的に使用される伝送媒体です。 aネットワークケーブル 合計8つのコアを持つ4組のワイヤーで構成されており、各コアはデータ送信用に色分けされています。その特性には、主に、構造化されたケーブルシステムのさまざまなシナリオの簡単な実装、手頃な価格、および適合性が含まれます。



1.1パフォーマンスに基づいて分類されます

ISO/IEC 11801標準によれば、ネットワークケーブルはCAT5ケーブル、CAT6ケーブル、CAT6Aケーブル、およびCAT7ケーブルに分類できます。

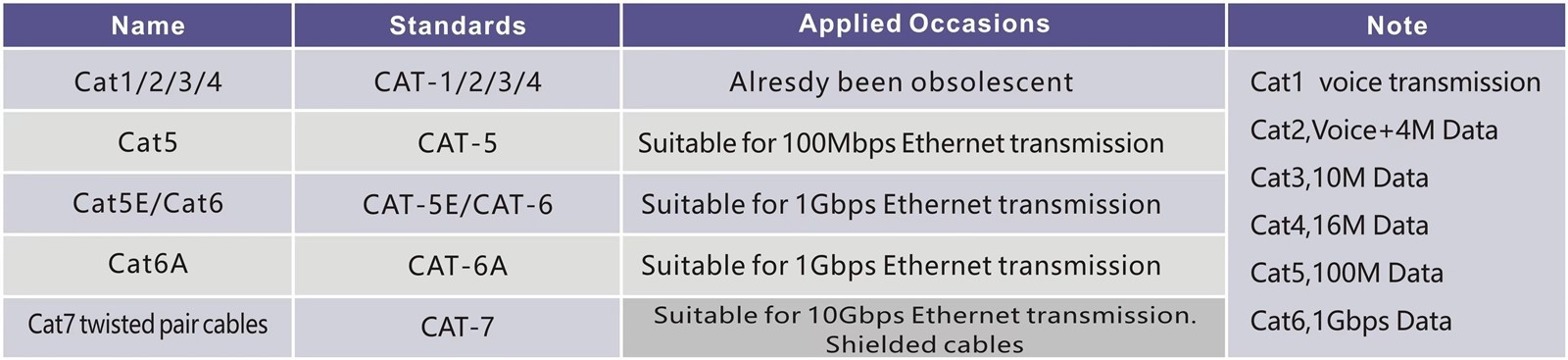

ケーブル仕様



CAT5ケーブル：カテゴリ6ケーブルに置き換えられました。最大速度100Mbpsのデータ送信に使用され、主に10Base-Tおよび100Base-Tのローカルエリアネットワーク（LAN）で使用されます。

CAT6ケーブル：カテゴリ6ケーブルは、カテゴリ5ケーブルと比較して、クロストークとリターンロスパフォーマンスを改善しました。それらの送信パフォーマンスははるかに高く、ギガビットイーサネットアプリケーションに適しています。

CAT6Aケーブル：これは、カテゴリ6ケーブルのアップグレードバージョンであり、主に10ギガビットイーサネットに使用されます。透過頻度は500MHzで、最大透過速度は10Gbpsで、外部のクロストークが大幅に改善されています。

CAT7ケーブル：カテゴリ7ケーブルは、少なくとも600MHzの伝送周波数と10Gbpsの伝送速度を持つシールドされたツイストペアケーブルです。 10ギガビットイーサネットに使用されます。

ケーブルの選択に注意を払い、最適なパフォーマンスと信頼性を確保するために、監視システムの特定の要件に適切なタイプのケーブルが選択されるようにすることが重要です。







1.2素材によって分類



ネットワークケーブルは、酸素を含まない銅、アルミニウムワイヤー、銅覆いアルミニウム、銅に覆われた鋼などの材料によって分類できます。

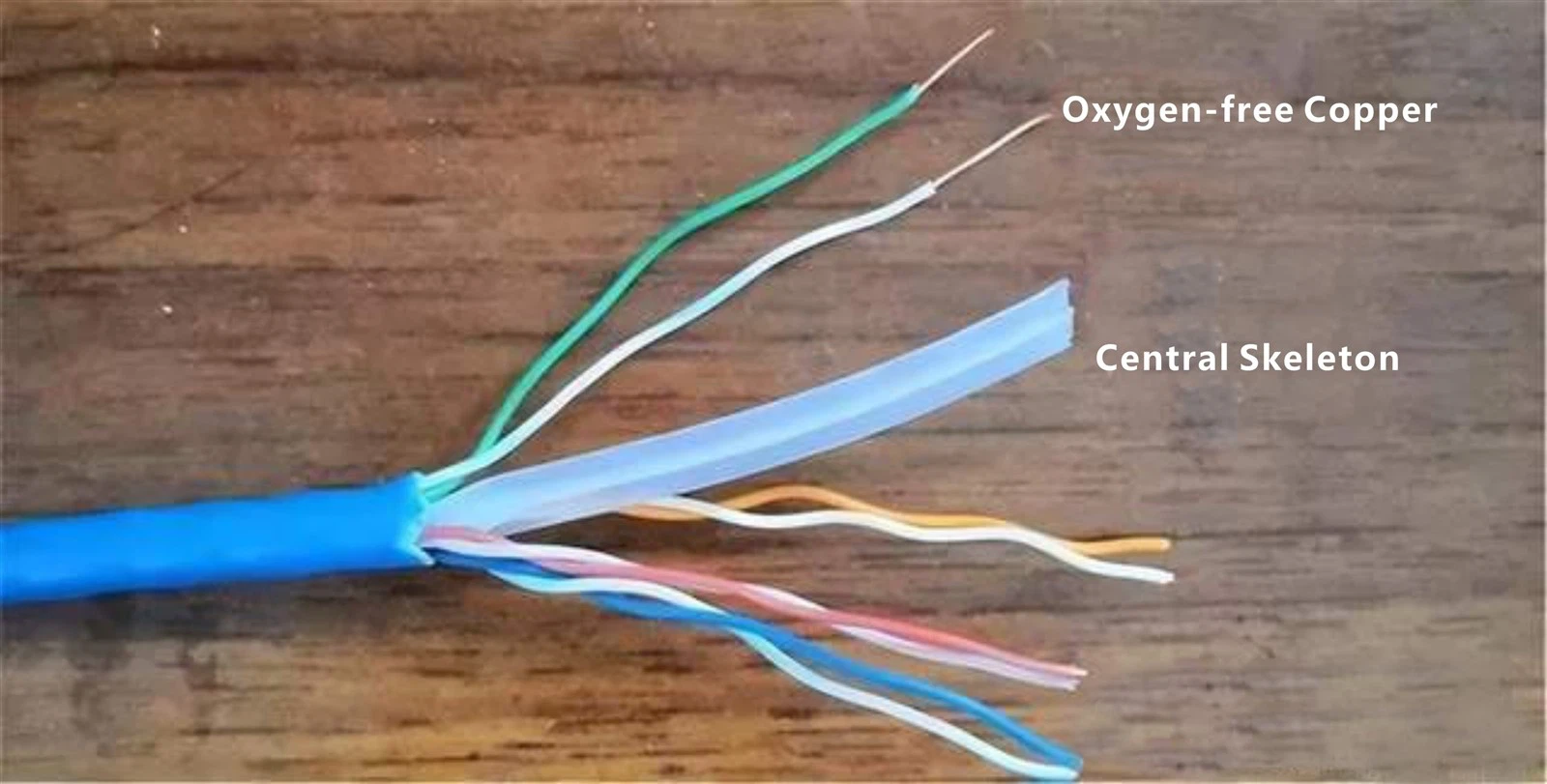

酸素を含まない銅ネットワークケーブル：酸素を含まない銅は、最高で最高品質のケーブル材料です。耐性が低いため、イーサネット（POE）の供給に対する電力に適しており、伝送中の電力損失が減少します。監視システムのPOE供給には、酸素を含まない銅ケーブルが好ましい選択です。

材料：酸素を含まない銅は、最適なパフォーマンスを提供します。

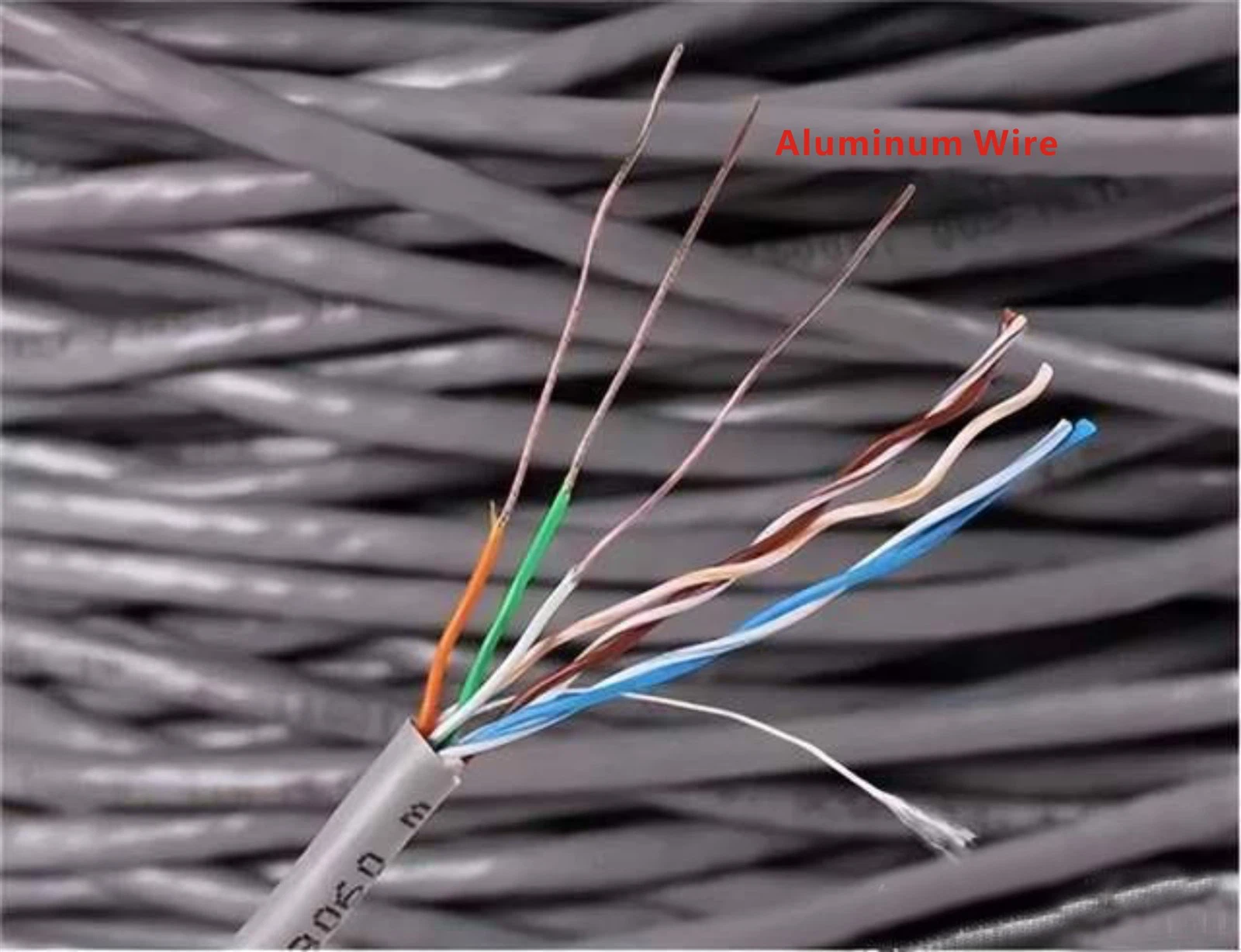

アルミニウムワイヤ：アルミニウムワイヤの品質は、酸素を含まない銅より劣っていますが、大きな問題のない短距離伝達に適しています。家庭や小さなオフィスのデバイスを接続するために使用できます。酸素を含まない銅と比較して耐性が高く、監視システムでの短距離POE供給に適しています。

材料：アルミニウムワイヤの性能は、酸素を含まない銅に2番目です。

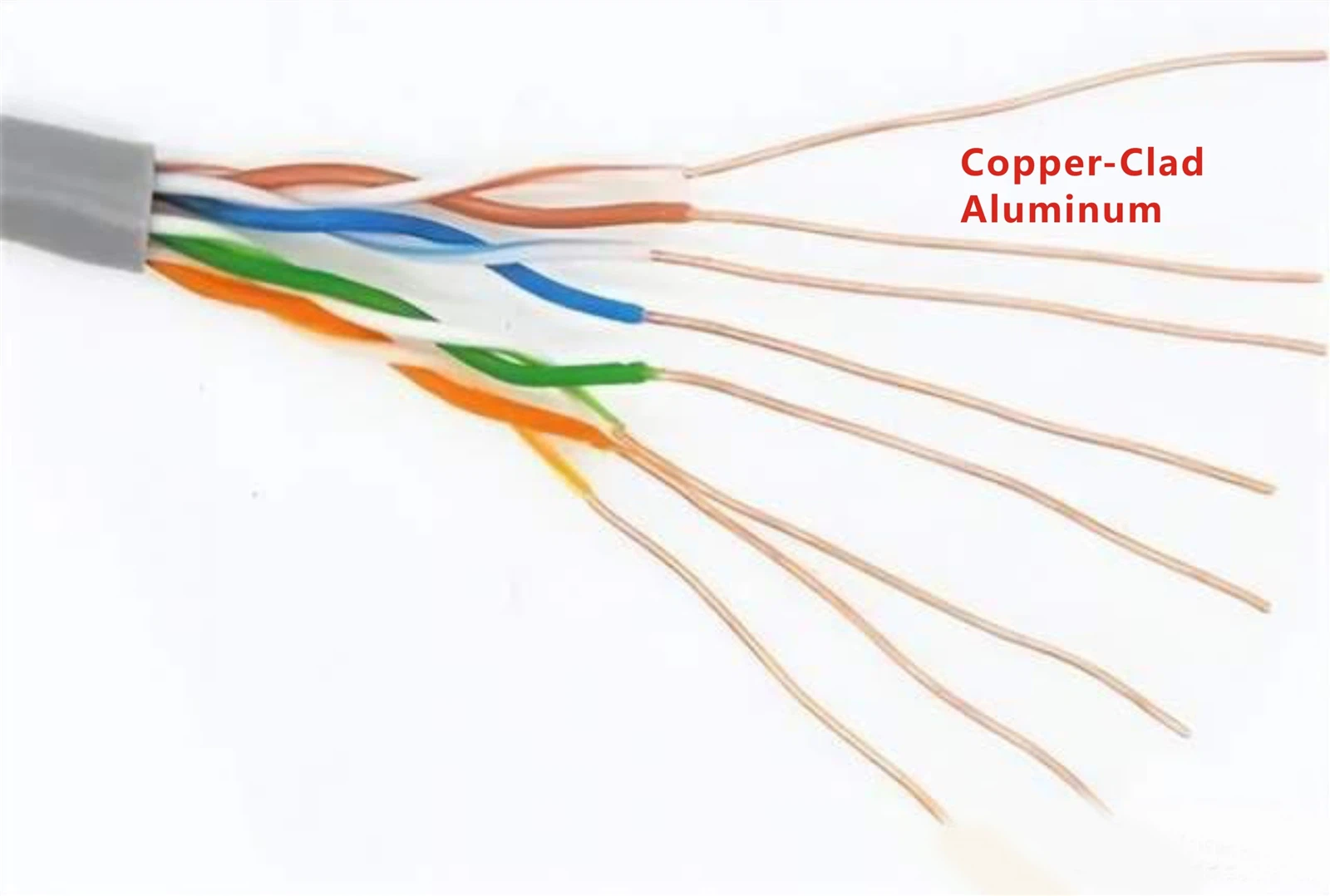

銅に覆われたアルミニウム：このタイプのケーブルには、アルミニウムワイヤの上に銅メッキの層があります。皮膚効果はアルミニウムワイヤの導電率を改善しますが、耐性が高くなります。低電圧監視システムでの短距離POE供給に適しています。

パフォーマンス：銅に覆われたアルミニウムケーブルのパフォーマンスは劣っています。

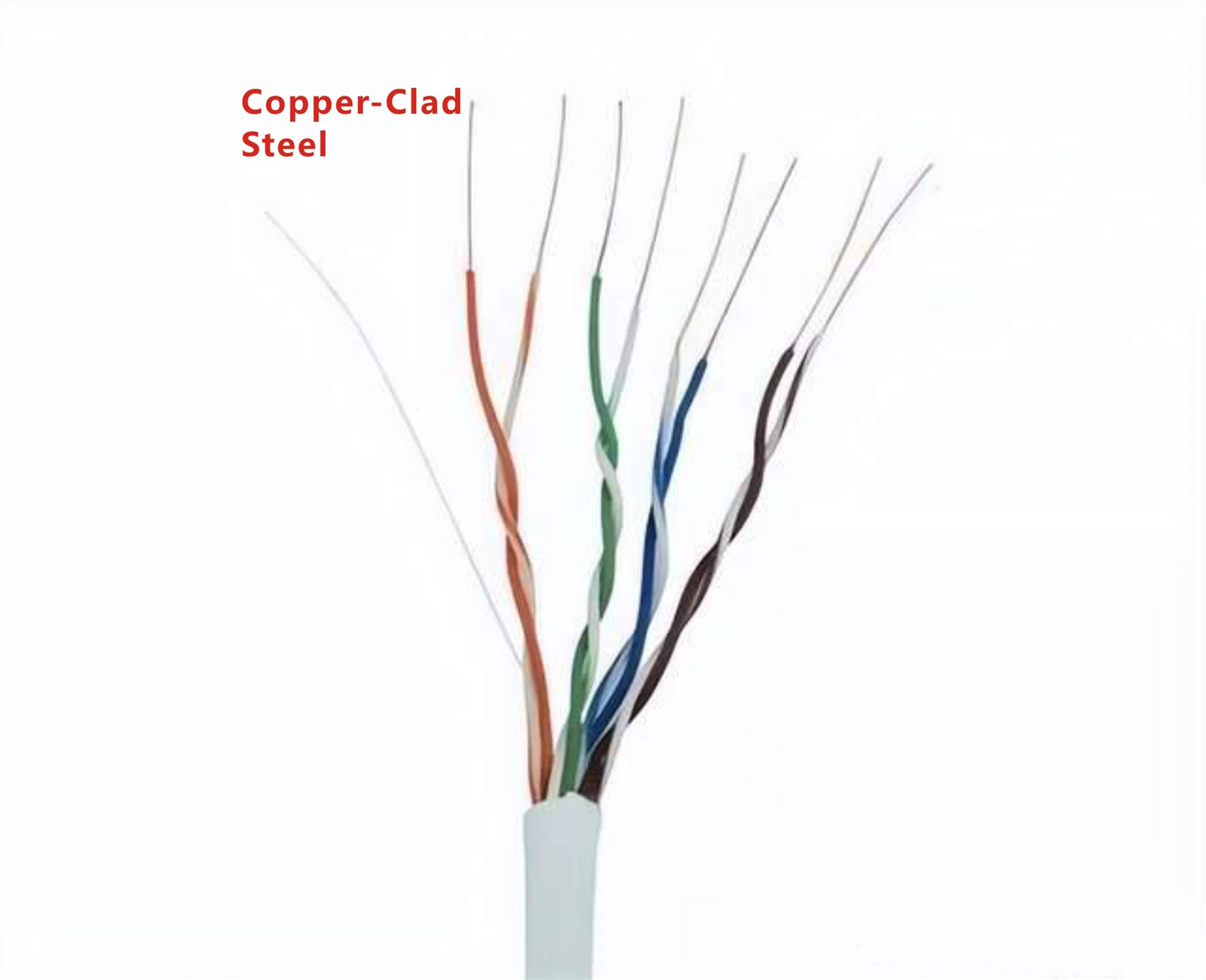

銅覆い鋼：このケーブルには、鋼線の上に銅メッキされた層があります。皮膚効果は鋼線の導電率を向上させますが、抵抗性が高くなります。監視システムにおけるPOEの供給には適していません。

パフォーマンス：銅に覆われたスチールケーブルのパフォーマンスは劣っています。



1.3使用環境によって分類されます



複雑な電磁干渉がある環境では、シールドネットワークケーブルを使用することをお勧めします。シールドケーブルには、外部干渉を効果的に減らす内部構造があり、通常の信号伝送が確保されます。さらに、シールドケーブルのアルミホイル材料は、ケーブル自体からの電磁漏れを防ぎ、干渉信号が他のケーブルの動作に影響を与え、盗聴から保護するのを防ぐことができます。シールドケーブルは、単一シールドと二重シールドに分類できます。



シングルシールドネットワークケーブル：

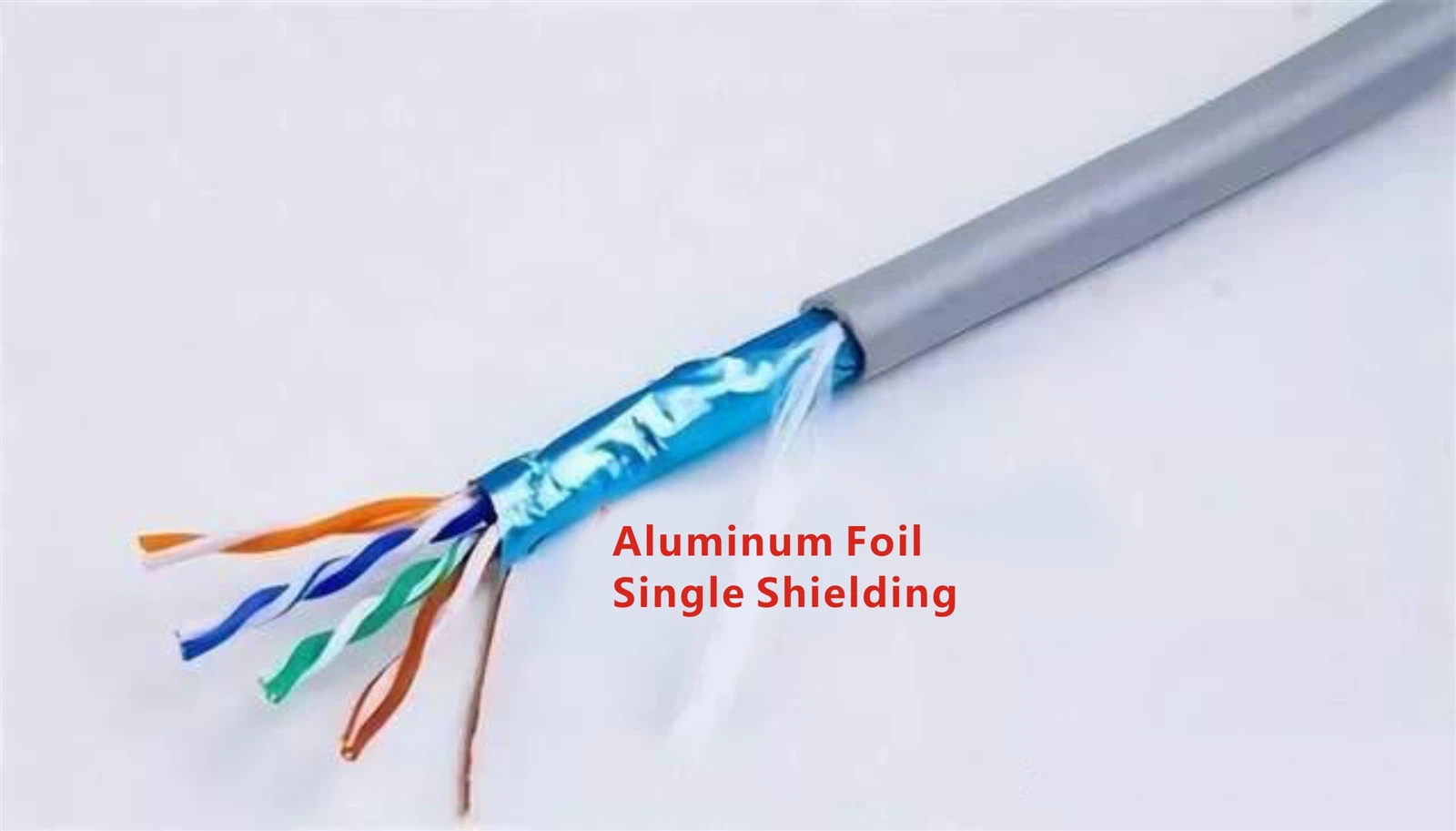

単一シールドネットワークケーブルには、電磁放射を減らすために内部にアルミホイルの層があります。

シングルシールドネットワークケーブル：



ダブルシールドネットワークケーブル：

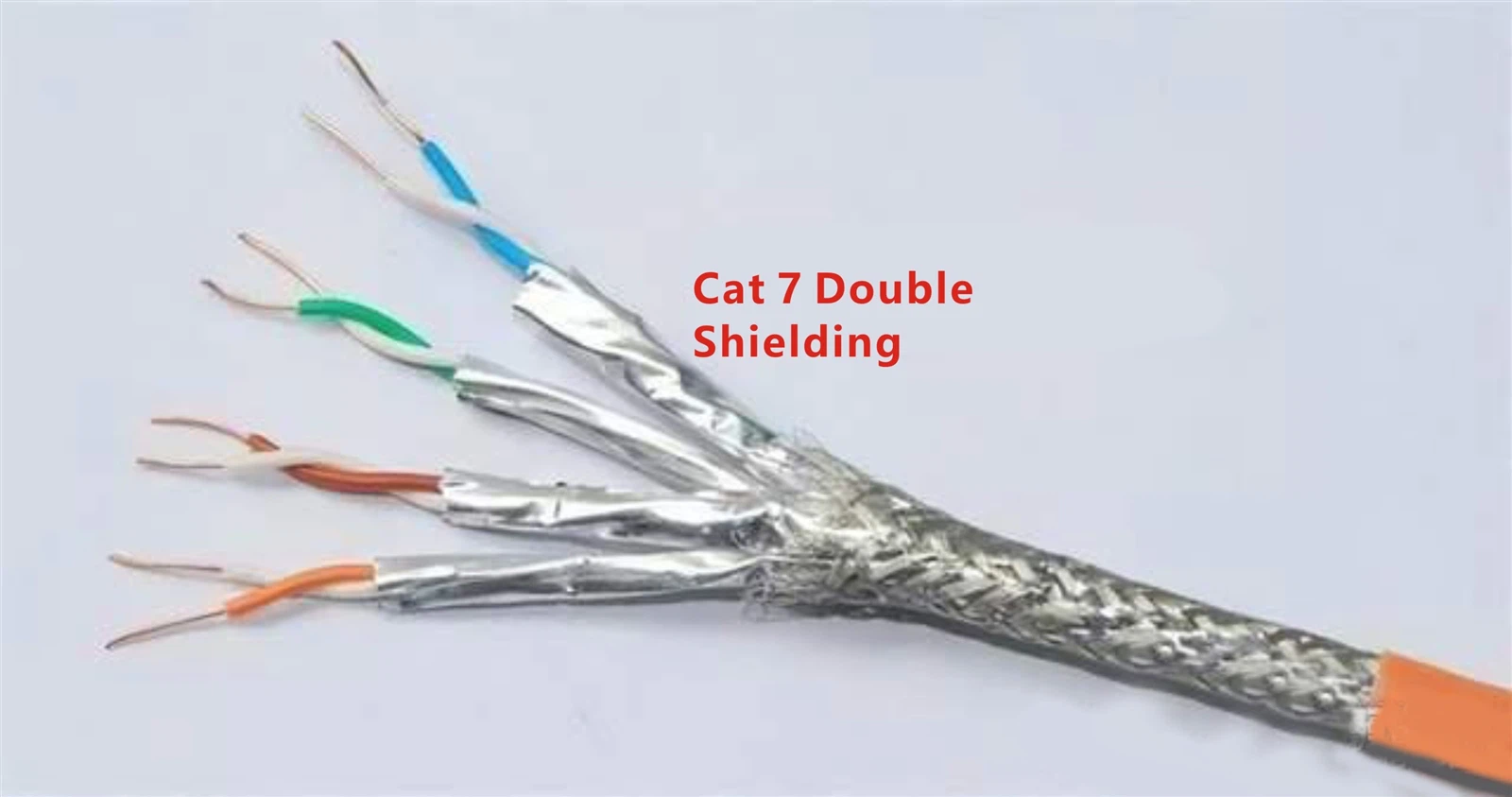

二重シールドネットワークケーブルは、ツイストペアの周りにアルミホイルをラップし、金属製の編組層を追加します。高速ネットワークと高セキュリティ信号伝送に適しており、電磁干渉を効果的に削減します。

CAT7二重シールドケーブル



実装：

シールドネットワークケーブルを実装するには、システム全体をシールドケーブル、シールドコネクタ、シールドデバイスなどのシールド材料で作る必要があります。シールドRJ45コネクタ接地ピンが使用されます。外部信号の効果的なシールドには、適切な接地が不可欠です。シールドネットワークケーブルには、構造化されたケーブルの厳格な要件があり、すべてのシステムコンポーネントがシールド機能と最適なパフォーマンスのために適切な接地を持つ必要があります。それ以外の場合、シールド効果が損なわれる可能性があります。

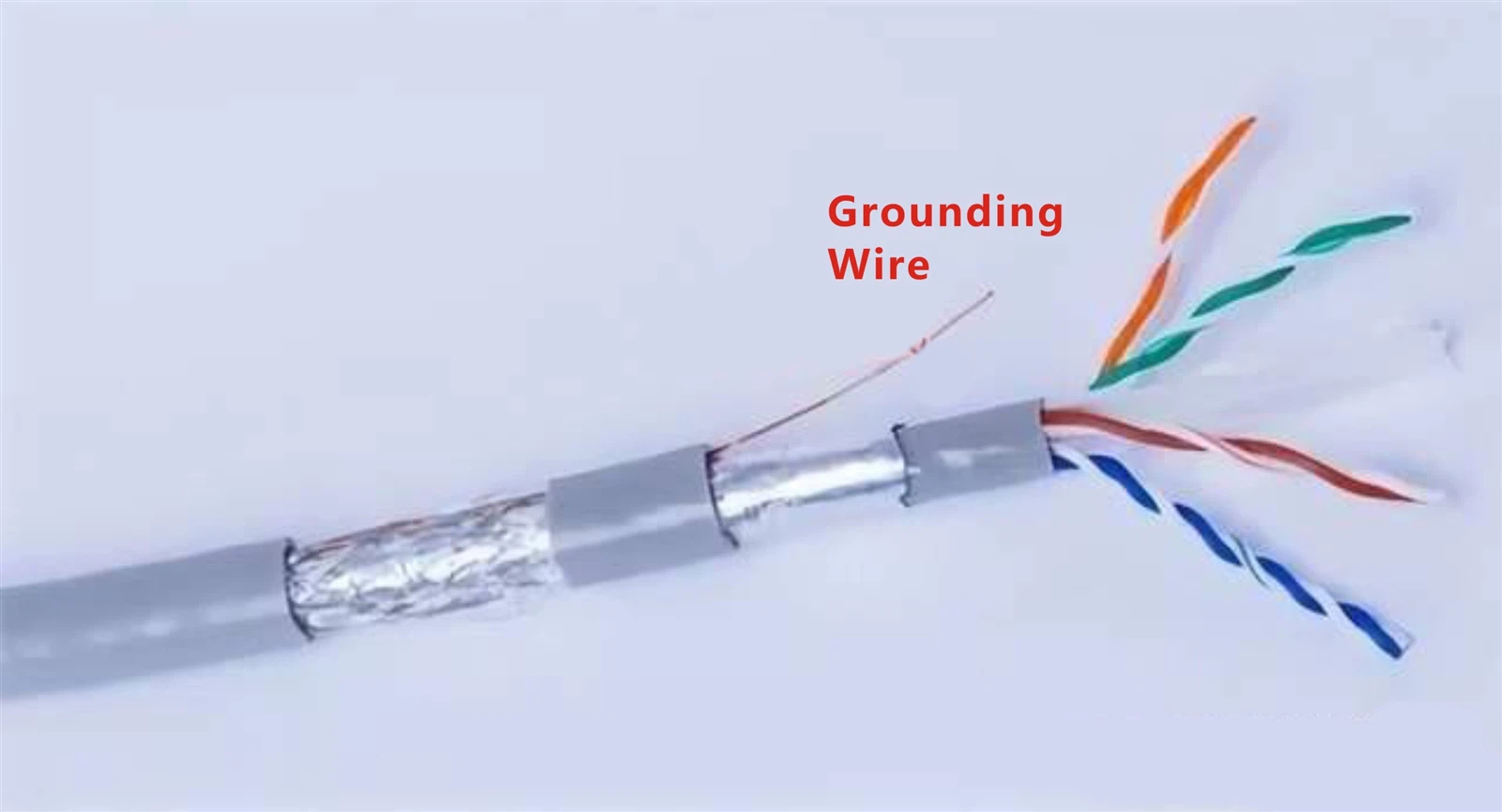

接地ワイヤー/アースワイヤー：

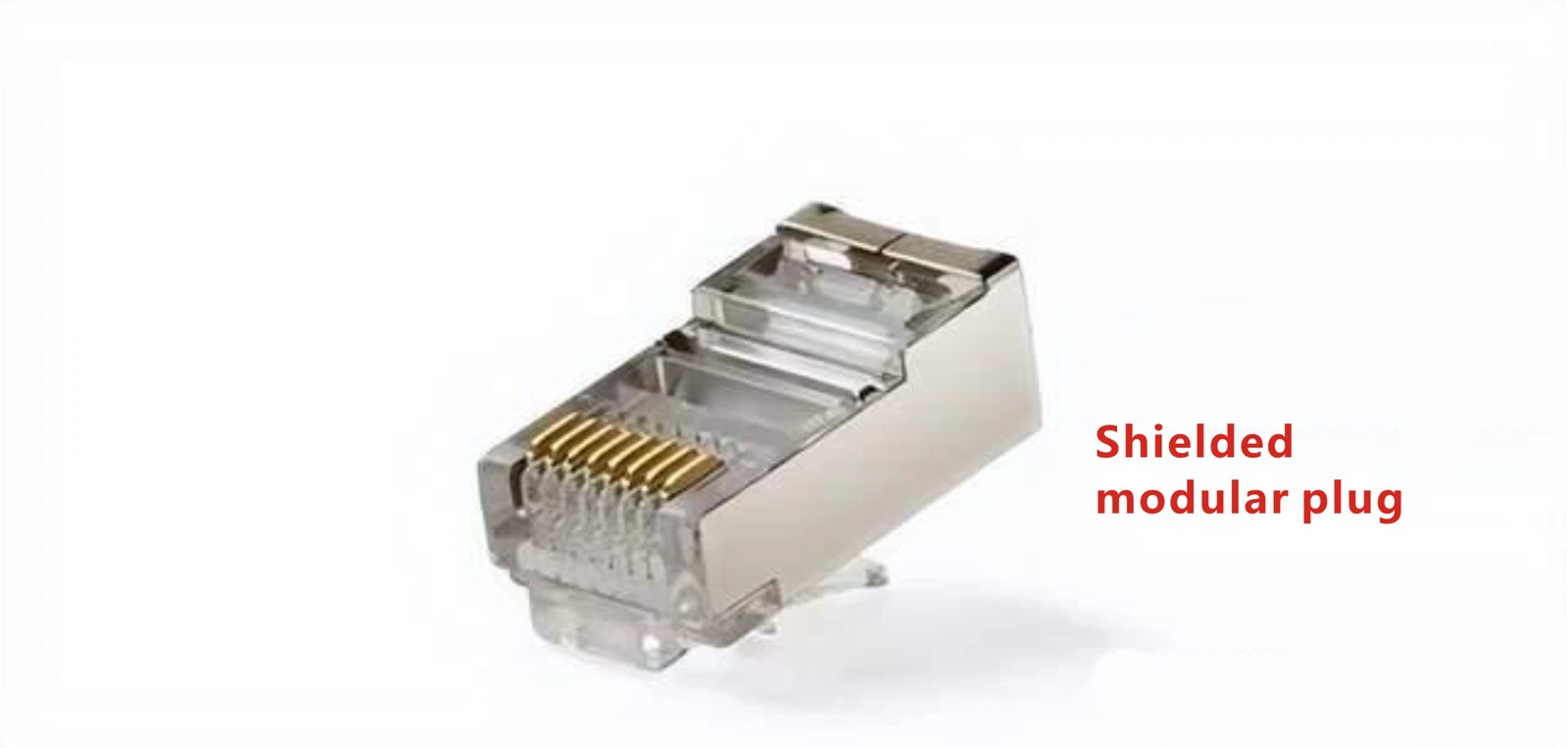

シールドされたRJ45コネクタ：









2。ネットワークケーブルのパフォーマンスを識別する方法



2.1ケーブルシース



現在、ネットワークケーブルの仕様はケーブルシースに示されています。たとえば、CAT5は、100 Mbpsイーサネットデータ送信に適したカテゴリ5ケーブルを示します。 CAT5Eは、ギガビットイーサネットのエントリーレベル製品であるカテゴリ5 Enhancedのためです。 CAT6は、ギガビットイーサネットのセットアップに使用されるカテゴリ6用であり、今日の主流ネットワークケーブルです。

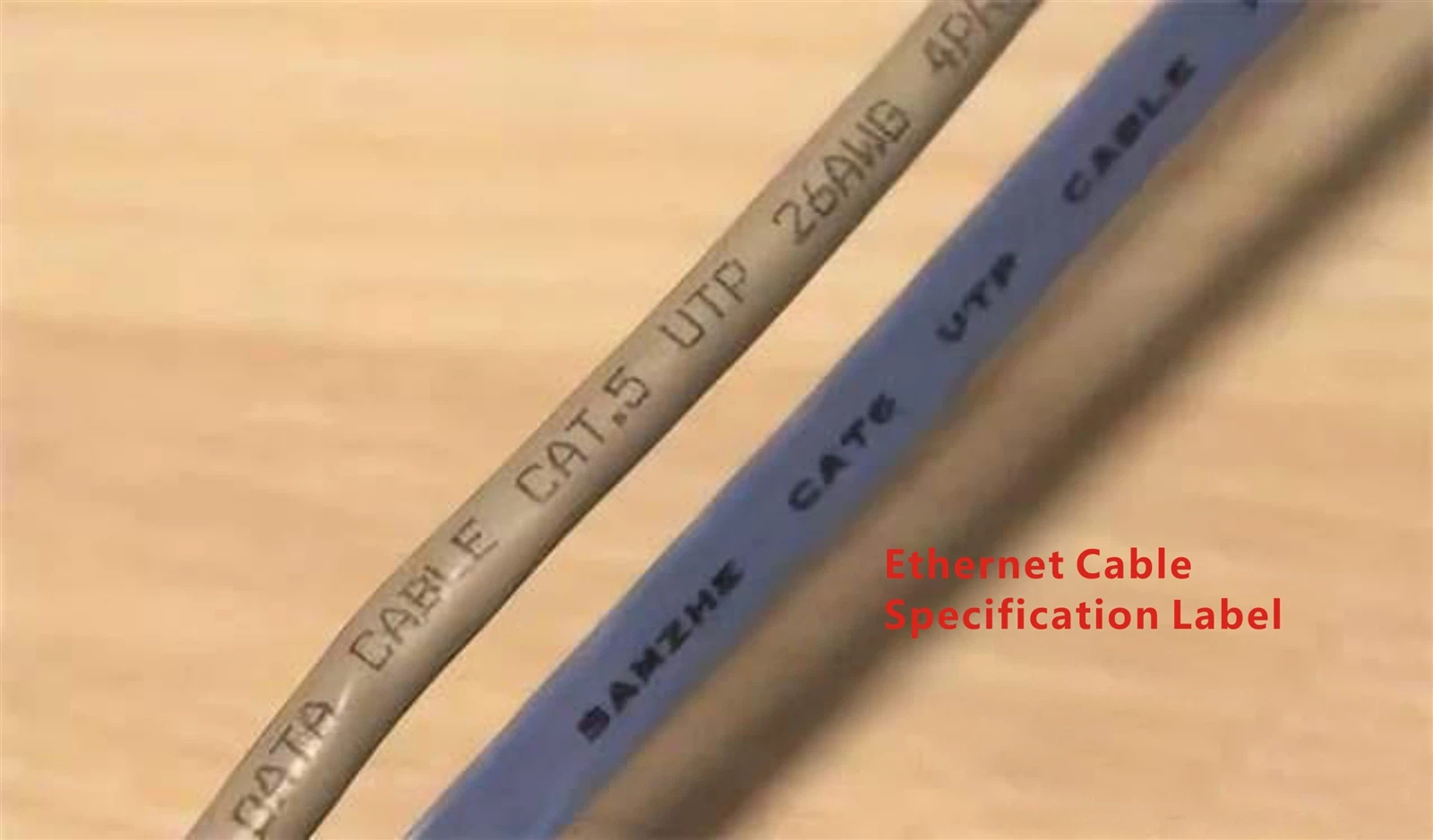

ケーブル仕様ラベルマーキング



2.2火炎テスト

ライターを使用して、火炎遅延をテストします。本物のネットワークケーブルには炎抵抗が必要です。炎が外側の鞘に塗られると、徐々に溶けて変形します。ただし、外側の鞘はそれ自体で火をつけるべきではありません。外側の鞘が容易に燃える場合、これらのケーブルは安全基準を満たしておらず、大規模な構造化されたケーブルシステムには適していません。

2.3マグネットテスト

磁石を使用すると、鉄のコアを使用してケーブルを識別できます。ネットワークケーブルを磁石に引き付けることができる場合、ケーブルに鉄のコアがあることを示します。鉄のコアケーブルは抵抗が高く、伝送速度と距離に大きな影響を与えるため、使用には不適切です。

2.4ケーブル曲げテスト

酸素を含まない銅で作られた本物のネットワークケーブルは、純粋な材料、柔らかいテクスチャー、柔軟性です。曲がっても簡単に壊れません。

2.5ケーブルのねじれ方向

ケーブルのねじれ方向は、時計回りではなく反時計回りでなければなりません。時計回りのねじれは、透過量と距離に影響を与える可能性があります。

2.6の長さ

本物のネットワークケーブルの標準長は305メートルです。偽のケーブルは長さが不足している可能性があります。



3。RJ45コネクタを備えたネットワークケーブルアセンブリ



3.1ネットワークケーブルとRJ45コネクタには2種類の接続があります。ストレートスルーとクロスオーバー。ストレートスルーの場合、両端はT568AまたはT568B標準のいずれかに従います。クロスオーバーの場合、一方の端はT568Aに続き、もう一方の端はT568Bに続きます。以前は、ルーターやスイッチなどのルーターなどの同様のデバイスをスイッチに接続するには、クロスオーバーケーブルが必要でした。ただし、最新のネットワークデバイスは自動ラインシーケンス変換をサポートしているため、類似のデバイス接続にストレートスルーケーブルを使用できます。

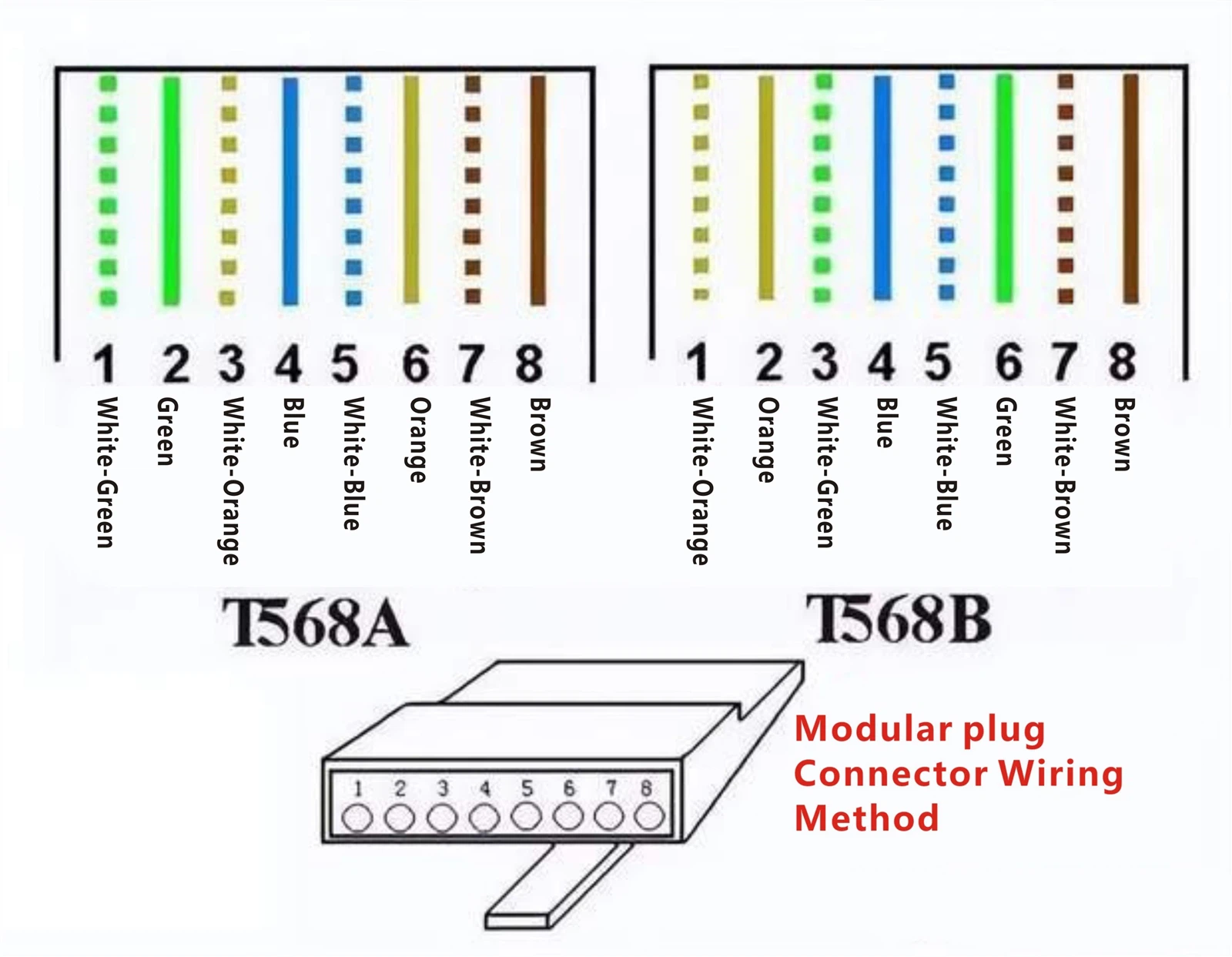

T568A/T568B配線標準





3.2 RJ45コネクタラインシーケンス





T568A配線シーケンス：①白緑色②緑

T568b配線シーケンス：①ホワイトオレンジ②オレンジ③白緑色④青⑤白色-bl緑

4。ネットワークケーブルテスト

RJ45コネクタを接続した後、ネットワークケーブルをケーブルテスターまたはその他の適切な機器を使用してテストする必要があります。

4.1ケーブルテスター

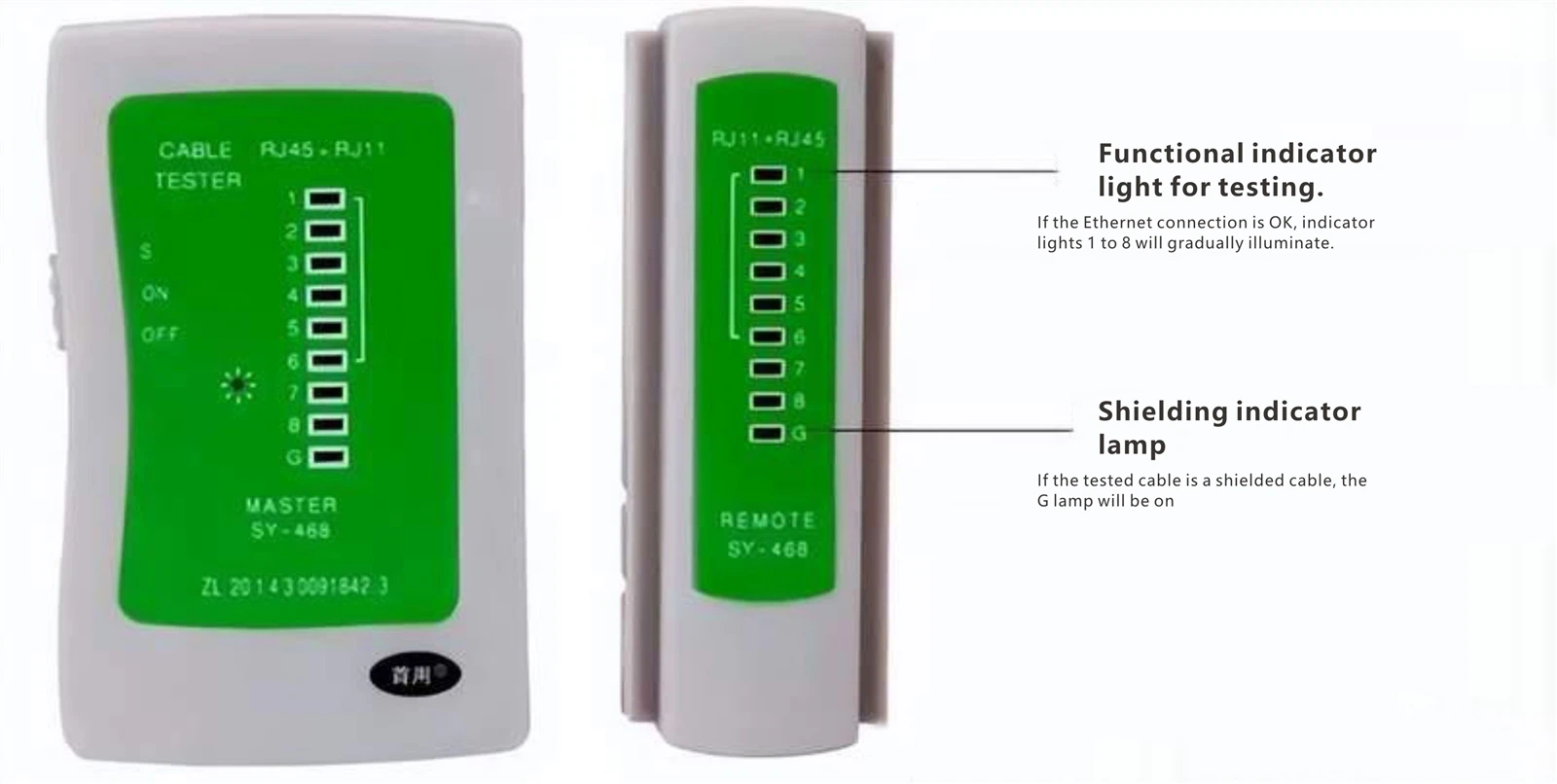

通常、ケーブルテスターに​​は8つのインジケータライトがあります。シールドされていないネットワークケーブルがテスターインターフェイスに挿入されると、接続に対応するライトが順番に明るくなります。シールドケーブルの場合、接続{1-8に加えて、シールドインジケータライト（Gライト）も照らされます。

ネットワークケーブルテスター



4.2吸虫テスト

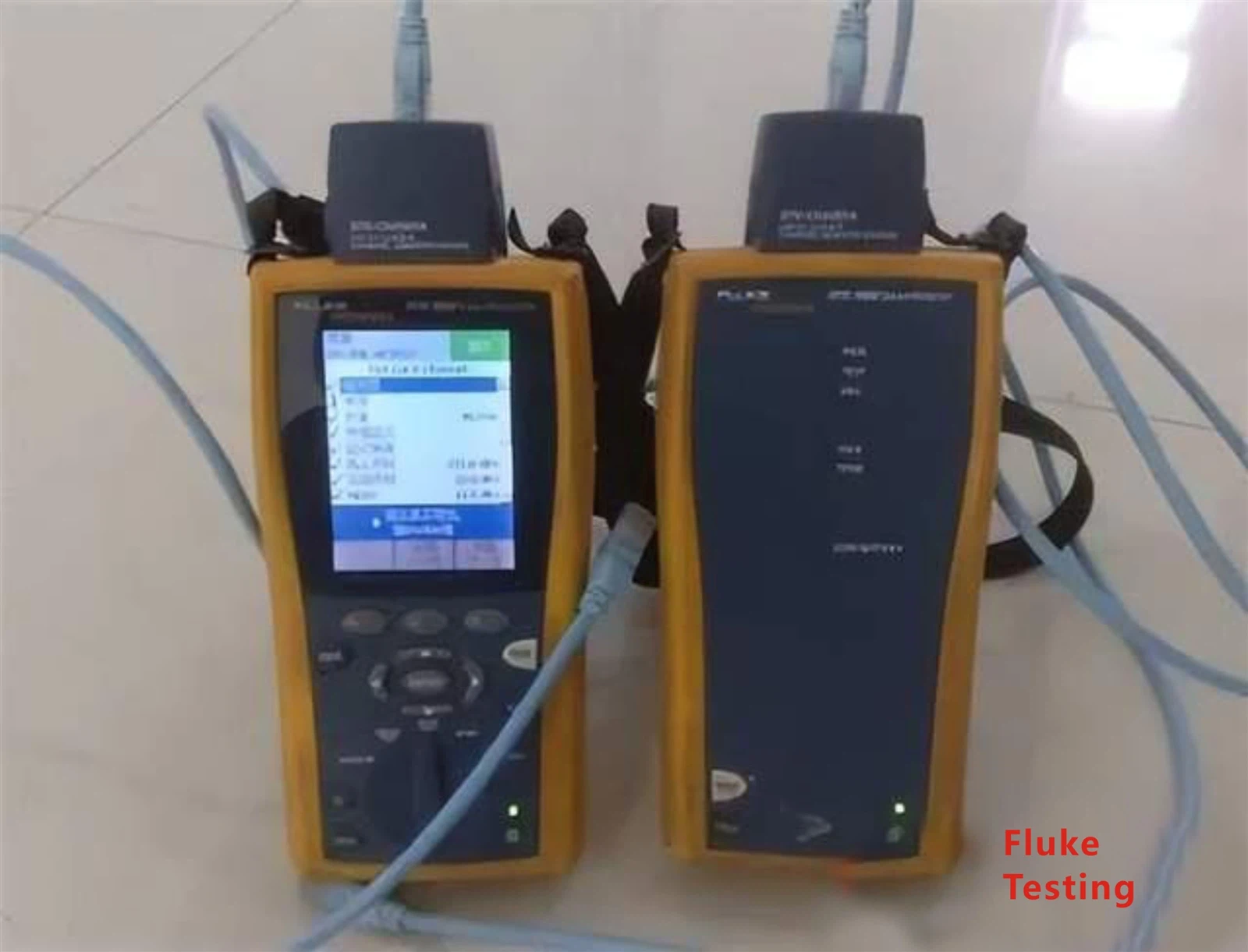

高度な構造化されたケーブルシステムの場合、従来のケーブルテスターまたは吸虫などの機器は、減衰やその他のパラメーターをテストするのに不十分な場合があります。 Fluke Devicesは、ケーブルシステムのケーブルをテストし、受け入れ基準を順守するために使用されます。

Flukerテスター



5。ネットワークケーブルの拡張

構造化されたケーブルシステムでは、ケーブルの推定が不足し、予約されたケーブルが短すぎると、RJ45カプラー、キーストーンジャック、はんだ付けなどの拡張方法を使用できます。

5.1インラインカプラー

カプラーは、一般にネットワークケーブル接続を拡張するために使用されます。ネットワークケーブルの8-コアワイヤを分離し、カプラーに挿入します。各端に2つのカプラーが必要です。次に、同じ色のワイヤーをカプラーの対応するスロットに挿入します。最後に、ニードルノースプライヤーを使用して、カプラーのスロットの上部を押し下げて接続を固定して締めます。

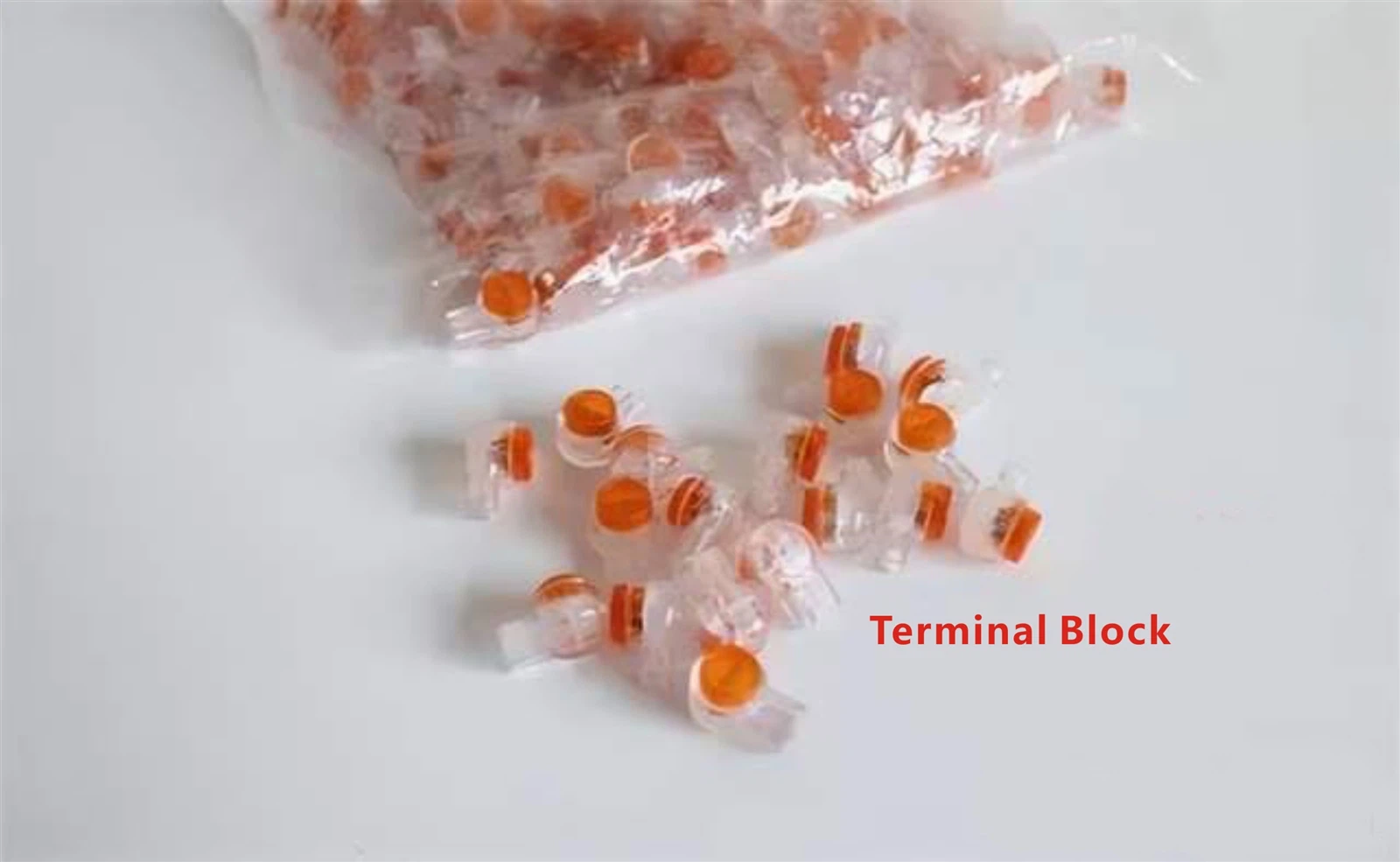

端子ブロック

5.2キーストーンジャック

ネットワークケーブルキーストーンジャックは、屋内と屋外のバリエーションにあります。屋内キーストーンジャックは、両端にRJ45コネクタを取り付けることができ、キーストーンジャックがケーブルに接続されます。この接続は非常に便利です。屋外のキーストーンジャックは屋内のジャックに似ていますが、防水機能があります。これらは、CCTVカメラテールラインやネットワークケーブルなどの接続に使用され、安全に締められた後に信頼できる屋外使用を保証します。

屋内キーストーンジャック

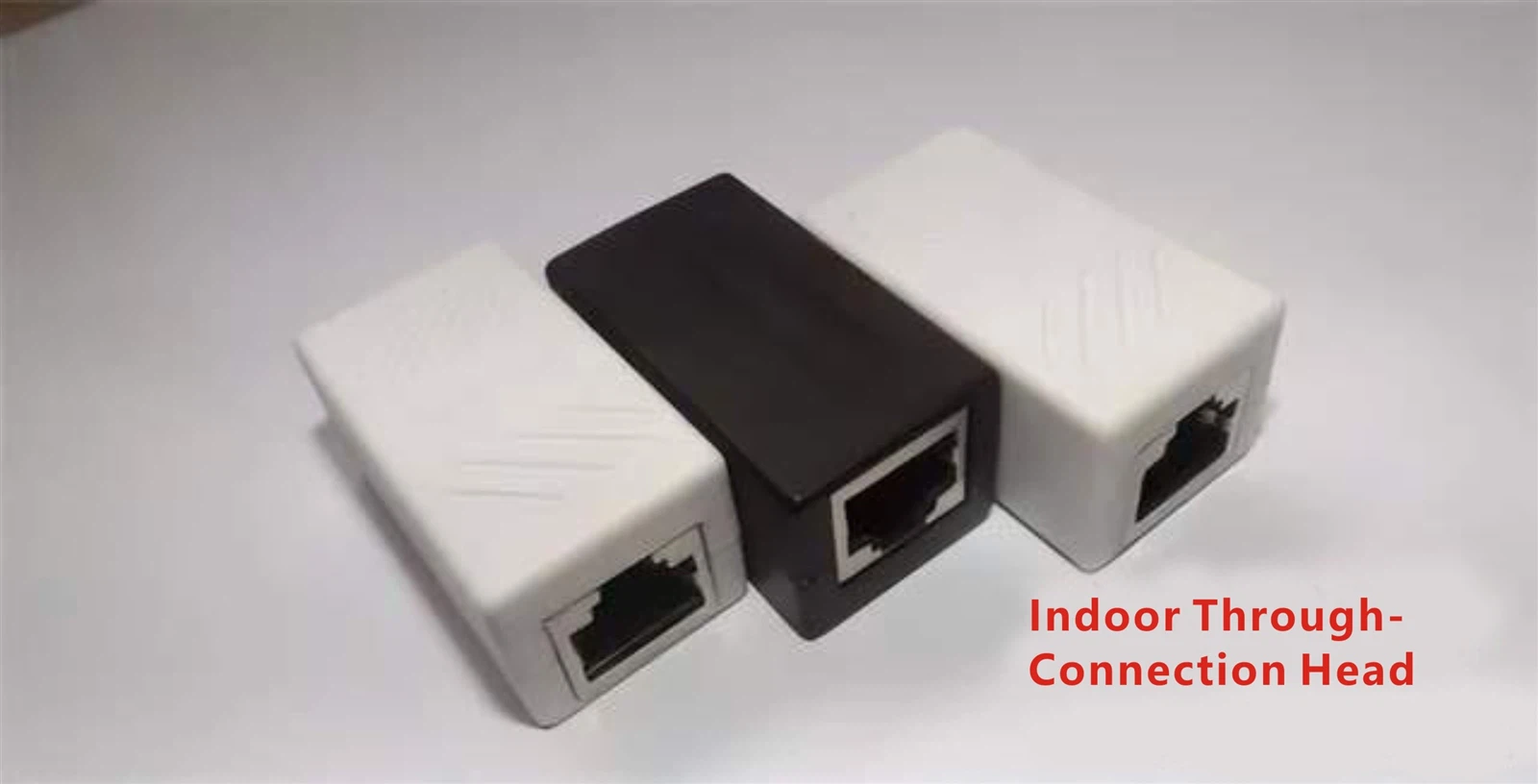

屋内フィードスルーキーストーンモジュール

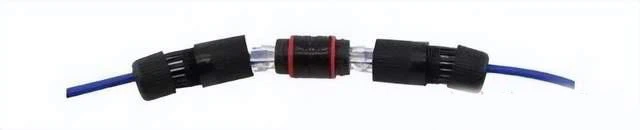

屋外フィードスルーキーストーンモジュール



5.3はんだ

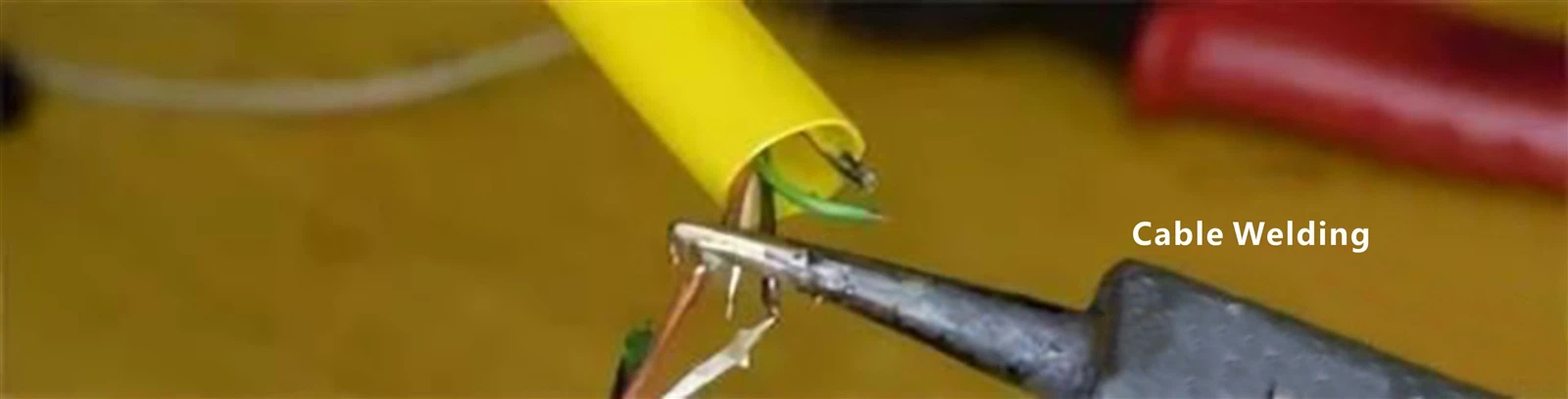

ネットワークケーブルのワイヤコアを剥がして、銅線を露出させることができます。露出したワイヤの上にヒートシュリンクチューブをスライドさせ、はんだ鉄を使用してはんだ付けします。この方法には、より高いレベルの職人技が必要です。

ケーブルはんだ付けプロセス





6。結論

低電圧監視システムを含むプロジェクトに取り組む場合、ネットワークケーブルはデバイスを接続するための不可欠なトランスミッションメディアであり、低電圧システム全体の安定性における重要な要因です。ネットワークケーブルを使用する場合、カテゴリ、信頼性の確認、アセンブリ、テスト、ケーブル拡張メソッドを理解することが重要です。これらの基本的でありながら実用的な知識は、実践で重要な役割を果たすため、習得する必要があります。
