RJ45パッチコードとは何ですか？

Dec 07, 2024

伝言を残す

RJ45パッチコードとは何ですか？ ANSI/TIA -568。2- dのリリースが28AWGを作成しましたCat6パッチコード準拠、すでに複雑なものをさらに複雑にしますRJ45パッチコード市場。違いは何ですか24AWG、26AWG、28AWG、30AWG、32AWGゲージの間？手作りのRJ45パッチコードと工場製のものの違いは何ですか？さまざまな種類のRJ45パッチコードは、市場で利用可能です。平らなパッチコード、右角ケーブル、および超薄ケーブル,使用されますか？ RJ45パッチコードに関連する標準は何ですか？現在RJ45パッチコードの最も費用対効果の高い選択肢は何ですか？
これらの質問を念頭に置いて、さまざまな角度からRJ45パッチコードの生産プロセス、原則、およびパフォーマンスを徹底的にハッシュし、RJ45パッチコードの選択を複雑にしなくなります。

Channel Link Diagram

中央の90mの永続的なリンクに加えて、100mの銅ケーブルリンク（チャネル）には、両側に5mのRJ45パッチコードもあります。これは、この記事の主な主題です。記事の冒頭で、最初にいくつかの概念を確認します。

01テスト基準RJ45パッチコードは、「フルークチャネルテスト」と「蛍光個々のテスト」の2つの基準に基づいています。

a、RJ45パッチコードを90-メーターリンクに追加します。このテストは、RJ45パッチコードがテストされた永久リンクと一致し、2番目に高いパス難易度と一致できることを示しています。

B、RJ45パッチコード自体をチャネルリンクとしてテストします。このテストではパスの難易度が最も低くなりますが、一致する永続的なリンクの範囲は最小であり、一部の人は自分のブランドの永続的なリンクと互換性がありません。

個々のチャネルテストよりも合格するのは困難であり、コストは個々のチャネルテストよりも高くなっています。

それらを区別するには、メーカーが提供するサードパーティのテストレポートと工場品質検査レポートを見る必要があります。

ただし、エンジニアリングの観点からは、コストを最小限に抑えながら、吸虫テストの結果を優先順位付けする必要があります（パフォーマンスには冗長性があるため）。ほとんどCAT 6パッチケーブル市場には26AWGがあります。

Comparison Table: Hand-Crimped Patch Cables vs. Pre-made Patch Cables

手作りと工場製のRJ45パッチコードの比較

工場製のRJ45パッチコードは、建設速度が高く、曲げ後に問題を引き起こす可能性が低くなります。

フラットケーブルは通常、電子商取引Webサイトで販売されています。ラウンドRJ45パッチケーブルと比較して、フラットケーブルは審美的な魅力が高く、多くの人がフラットケーブルを使用しています。ただし、平らなケーブルはコア間でねじれていないため、4つのペアは全体的にねじれていません。彼らは弱い干渉を持っており、90-メーターの永久リンクに追加されると、そのパフォーマンスは保証されません。さらに、フラットケーブルは一般に、独自の形状のため、丸いケーブルよりも高価ですが、そのパフォーマンスはそれほど良くありません。

以下では、2つの{{0}}メーターフラットケーブル + Cobtel 90-メーター0。 100-テスト用のメーターチャネルリンク。

5-meter flat Cable + COBTEL 90-meter Project 052 Cable Channel Test Report

5-メーターフラットケーブル + Cobtel 90-メーターエンジニアリンググレード052ケーブルチャネルテストレポート

5-meter flat cable + COBTEL 90-meter Distributor-grade 057 Cable Channel Test Report.

5-メーターフラットケーブル + Cobtel 90-メーターディストリビューターグレード057ケーブルチャネルテストレポート。

以下は、Cobtel {{{0}}}} Meter {0}} 52 CAT 6 Engineering Cable Permanent LinkおよびCobtel 90- Meter 0.57 CAT 6分布グレードケーブル永久リンクのテスト結果です。

5-meter flat Cable + COBTEL 90-meter Engineering-grade 052 Cable Permant Link Test Report

5-メーターフラットケーブル + Cobtel 90-メーターエンジニアリンググレード052ケーブルパーマントリンクテストレポート

5-meter flat cable + COBTEL 90-meter Distributor-grade 057 Cable Permant Link Test Report.

5-メーターフラットケーブル + Cobtel 90-メーターディストリビューターグレード057ケーブル透過リンクテストレポート。

上記のテスト結果から、フラットケーブルとのチャネルリンクがテストに合格できないことがわかります。したがって、標準のラウンドRJ45パッチコードを使用することが非常に必要です。

TIA/EIA組織は認識していませんCAT 7ケーブル。 ISO/IEC定義のカテゴリ7ケーブルは、GG45コネクタまたは600MHz Teraコネクタを使用します。したがって、通常の猫ケーブルのすべてのオンラインクレームRJ45コネクタ偽物です。スーパーカテゴリ6のパフォーマンスは、カテゴリ7のパフォーマンスと類似しており、基本的にカテゴリ7を置き換えることができます。

TIA/EIA組織は、カテゴリ7Aケーブルを認識していません。 ISO 11801 Amendment 2（2010）は、CATV（862 MHz）を含むさまざまなアプリケーションに適した、最大1000MHzの周波数を持つFA（拡張F）チャネルとカテゴリ7Aケーブルを導入しました。カテゴリ7Aの目的は、将来の40ギガビットイーサネット：40GBase-Tを潜在的にサポートすることです。シミュレーション結果は、50メートルで40ギガビットイーサネット、15メートルで100ギガビットイーサネットを達成できることを示しています。 2007年、ペンシルバニア州立大学の研究者は、32 nmまたは22 nmの回路が100メートルで100ギガビットイーサネットを許可すると予測しました。ただし、2016年には、IEEE 802.3BQワーキンググループが修正3を承認し、25GBase-Tおよび40GBase-Tを2000 MHzでカテゴリ8ケーブルと定義しました。したがって、カテゴリ7aは40ギガビットイーサネットをサポートしていません。 2017年現在、カテゴリ7Aチャネルをサポートするコネクタを備えたデバイスはありません。これは巨大なパンダと同じくらいまれであり、市場ではほとんど目に見えず、ユーザーにとってはまったく役に立たない。

TR43ワーキンググループは、ANSI/TIA 568- c。2-1に基づいてカテゴリ8を承認しました。使用されるRJ45パッチコードに応じて、最大2000MHzから30 mまたは36 mまでの距離に適しています。タイプIチャネル（カテゴリ8.1ケーブル）：最小ケーブル設計u/ftpまたはf/utp、完全に後方互換、EAと相互運用可能（猫6a）使用8p8cプラグ;タイプIIチャネル（カテゴリ8.2ケーブル）：最小F/FTPまたはS/FTP、TERAまたはGG45を使用したFA（カテゴリ7A）と相互運用可能。カテゴリ8ケーブルは、主にデータセンターのスイッチとサーバー間の短い距離に使用され、一般的なオフィスケーブルには適していません。

現在、市場には非常に安価なRJ45パッチコードがいくつかあり、非常に低い価格で全銅とラベル付けされています。 1-メーターケーブルの価格は2元未満です。のようにネットワークケーブル、RJ45パッチコードは、99.95％以上の銅含有量を持つ酸素を含まない銅を使用する必要があります。これらのRJ45パッチコードは、非標準材料を使用します。彼らのテストデータも恐ろしいです。オールコッパーRJ45パッチコードの利点は低価格であり、他のすべての側面は欠点です。

チャネルテストに{{0}}}}メートルのオールコーパーRJ45パッチコードを使用し、個々のチャネルテストを個別に実施し、Cobtel 90-メーター0。

3-Meter All-Copper Single Wire Channel Test Report

3-メートルオールコーパーシングルワイヤーチャネルテストレポート

3-Meter Copper Wire + COBTEL 90-Meter 052 Engineering-Grade Network Cable Channel Test Report

3-メーターAll-Copper Cable + Cobtel 90- Meter 052エンジニアリンググレードネットワークケーブルチャネルテストレポート

5-Meter Flat Wire + COBTEL 90-Meter 057 Distribution Cable Channel Test Report

5-メーターフラットケーブル + Cobtel 90-メーター057ディストリビューショングレードケーブルチャネルテストレポート

貧弱なRJ45パッチコードは、リンク全体で壊滅的であり、既に永続的なリンクテストに合格しているリンクをドラッグし、チャネルリンク全体をカテゴリ6ギガビットの伝送ニーズを満たすことができなくなることがわかります。

010

Cobtel Cat6 UTPエンジニアリンググレードRJ45パッチコード

合格した標準は次のとおりです。

ansi/tia -568。2- d
ISO 11801
IEC 60603-7
IEEE 802.3AF、802.3AT、802.3BT
UL 1863
can/csa-c22.2など。

パフォーマンステストの結果は次のとおりです。

011

5-メーターCOBTEL RJ45パッチコード+ 90-メーター057ディストリビューショングレードケーブルテストレポート

5-Meter COBTEL Cat 6 Unshielded Patch Cable + 90-Meter Engineering Cable Test Report

5-メーターCobtel CAT 6シールドされていないパッチケーブル+ 90-メーターエンジニアリングケーブルテストレポート

Cobtel Factory-Made RJ45パッチケーブルには、パッケージングの思慮深いデザインがあります。

•バンドル方法：プルで開くのは簡単です

Bundling method: easy to open with a pull

•パッケージングバッグギアライン：涙で開くのは簡単です

Packaging bag gear line: easy to open with a tear

自動切断およびストリッピングマシン

自動長設定、小さなエラー、高速速度。

自動ストリッピング、CNCパラメーターの調整、ワイヤースキンに損傷はありません。パフォーマンスに影響を与え、安定した均一です。

手動の切断とストリッピング

切断長、遅い速度の大きなエラー。

不均一なストリッピング力、コアを簡単に損傷し、パフォーマンスを低下させます。

自動ツイストマシン

空気圧のねじれ、速い速度、均一。

手動ねじれ

労働集約型、遅い速度。

自動RJ45圧着マシン

ツーピースRJ45コネクタ、短い距離の距離、良好なパフォーマンス。

高速、安定性。

マニュアルRJ45圧着

ワンピースの先端の距離は不安定で、パフォーマンスは不安定です。

いくつかのクリッププライヤー品質が悪く、圧着が悪くなります。

意欲的な距離は、リンク全体のパフォーマンスに大きく影響します。一般に、カテゴリ6リンクの最大目のつぶらない距離は13mm以内であり、実際にはRJ45パッチコードプロセスに高い要件を課しています。

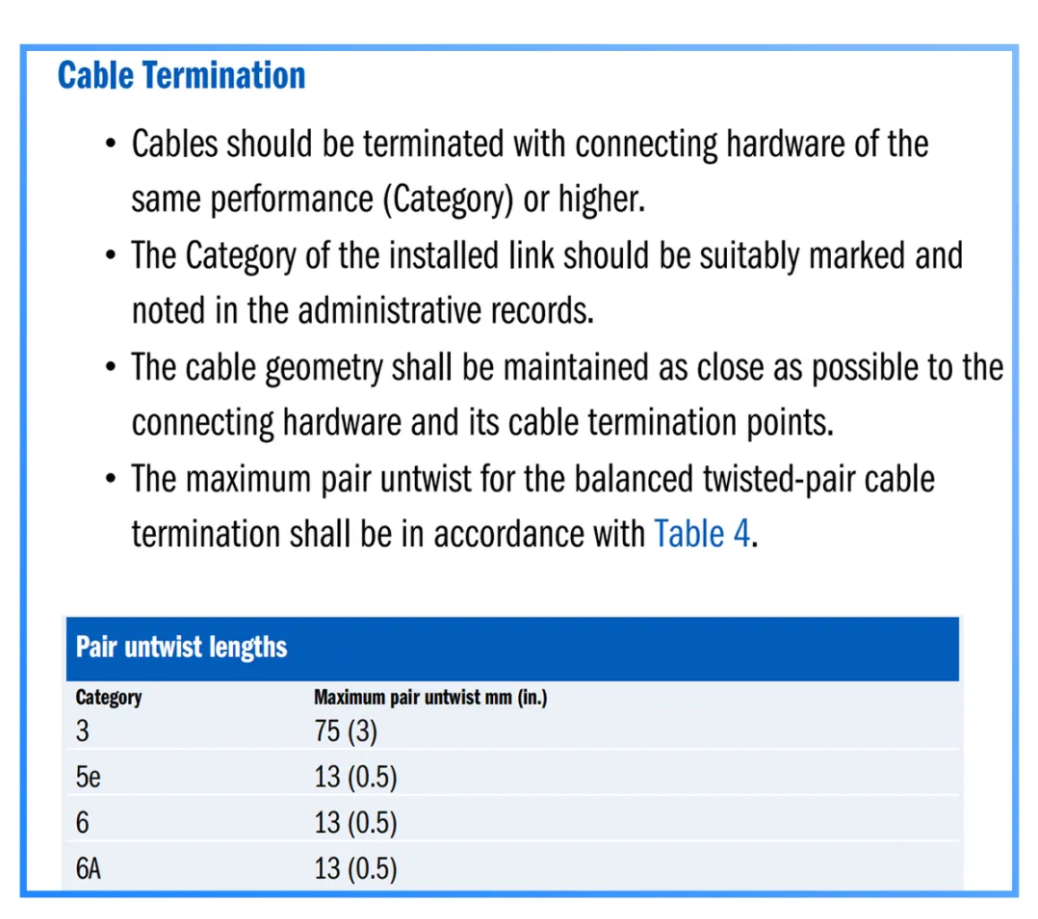

Requirements for untwisting length of different cables

異なるケーブルの意欲的な長さの要件

自動射出成形機

柔らかいPVC射出成形により、頭の曲げパフォーマンスが向上します。

より審美的に心地よい射出成形。

射出成形なしのマニュアル

手作りのRJ45パッチケーブルには射出成形プロセスがなく、ケーブルの重量は8つのフォークピースが産まっているため、コアとフォークピースの間の接触が容易になります。に接続するときパッチパネルそしてイーサネットスイッチ、RJ45コネクタまた、手作りのRJ45パッチケーブルのワイヤーは、ほぼ90度の曲がり角を形成します。これはugいで、伝送性能に大きく影響し、テストに失敗する可能性があります。

機器の出荷前の吸虫テスト

それぞれがテストに合格し、ワイヤーシーケンスに問題はなく、パフォーマンスに問題はありません。

機器はワイヤーの連続性のみをテストします
ワイヤーシーケンス関数での連続性、ワイヤーシーケンスの問題はありません、不明なパフォーマンス結果。

24/26/28/30AWGゲージ

ゲージ/AWG	インチ	mm	断面積	1.122932197
0000	0.4600	11.6840	107.22
000	0.4096	10.4049	85.03
00	0.3648	9.2658	67.43
0	0.3249	8.2515	53.48
1	0.2893	7.3481	42.41
2	0.2576	6.5437	33.63
3	0.2294	5.8273	26.67
4	0.2043	5.1894	21.15
5	0.1819	4.6213	16.77
6	0.1620	4.1154	13.30
7	0.1443	3.6649	10.55
8	0.1285	3.2636	8.37
9	0.1144	2.9064	6.63
10	0.1019	2.5882	5.26
11	0.0907	2.3048	4.17
12	0.0808	2.0525	3.31
13	0.0720	1.8278	2.62
14	0.0641	1.6277	2.08
15	0.0571	1.4495	1.65
16	0.0508	1.2908	1.31
17	0.0453	1.1495	1.04
18	0.0403	1.0237	0.82
19	0.0359	0.9116	0.65
20	0.0320	0.8118	0.52
21	0.0285	0.7229	0.41
22	0.0253	0.6438	0.33
23	0.0226	0.5733	0.26	057 052 cat 6
24	0.0201	0.5106	0.20	050 CAT 5E
25	0.0179	0.4547	0.16
26	0.0159	0.4049	0.13
27	0.0142	0.3606	0.10
28	0.0126	0.3211	0.08
29	0.0113	0.2859	0.06
30	0.0100	0.2546	0.05
31	0.0089	0.2268	0.04
32	0.0080	0.2019	0.03
33	0.0071	0.1798	0.03
34	0.0063	0.1601	0.02
35	0.0056	0.1426	0.02
36	0.0050	0.1270	0.01

AWG変換テーブル

rj45パッチコードを購入すると、0。2bc/0。16bc/0。 0。2ここでは、7の単一の銅線の直径を指します描画機を通過した後、8銅線の鎖、私たちがよく知っているAWGゲージに変換しました。
S（横断面積） = 73.1415*（0。2/2）^2=0。
心配しないでください、RJ45パッチコードの7本のワイヤーが1つの銅コアにねじれ、8つの銅コアが再びねじれ、
伸び、断面領域を約0。
これは私たちがよく知っている24awgです。

0。16bcは同じで、最終的に26awgに相当します。
0。127BC最終的に28awgに相当します。

The Comparison of 24/26/28/30/32AWG Gauge Cross Section Area

24/26/28/30/32AWGゲージ断面領域の比較

現在、たくさんありますCAT 6パッチケーブル28AWGゲージが市場に出回っています。過去の基準では、ANSI/TIAの基準が28 AWGケーブル要件を満たしておらず、必要な基準 ねじれたペア 22のAWGから26のAWGケーブルを水平ケーブルとして使用するための構造化されたケーブル、28 AWGではなく。ただし、Tia -568 28のAWGケーブルの直径は、典型的な24のAWGイーサネットケーブルのほぼ半分であり、混雑を減らし、アクティブなデバイスの周りの気流を改善するのに役立ち、ケーブル管理。さらに、曲げ半径を減らし、柔軟性を提供し、移動、追加、変更を容易にします。ただし、28のAWG RJ45パッチコードは挿入損失が高く、これはチャネルの長さに直接関連しています。 28 AWGケーブルを使用するには、チャネルの全長を短縮する必要があります。たとえば、10メートルの28 AWGケーブルを使用する場合、永続的なリンクの合計長さは82.5メートルです。

28AWG RJ45パッチコードの場合、TIA -568。2- dは詳細なテストパフォーマンス要件を提供します。

まず、TIAで28AWG RJ45パッチコードを使用できます。また、28AWG RJ45パッチコードを100-メーターチャネルの長さに追加した後の全体的な減衰に関する詳細な規制も提供します。

ANSI/TIA sets the attenuation requirements for 100-meter channel links when using 28AWG patch cords.
