近代的な接続性のバックボーンで高需要のキャリアを開始する準備はできていますか？ a光ファイバー技術者コース今日のデジタルの世界に動力を与えるシステムを設計、インストール、維持するための専門知識を備えています。電気通信からデータセンターへの業界は、稲妻の高速で安全な光ファイバーネットワークにますます依存しているため、熟練した技術者は前例のない需要があります。この包括的なガイドは、で扱われているコア原則、技術、および認定に分かれています光ファイバー技術者コース、グローバルコミュニケーションの背後にあるインフラストラクチャを習得する権限を与えます。

これで光ファイバー技術者コース概要では、光ファイバの基礎、信号伝送原理、シングルモードからの最先端のケーブルタイプなどの重要なトピックを検討してから、無関心な繊維を曲げます。分散のトラブルシューティング、信号損失を最小限に抑え、MPO\/MTPコネクタやAOCケーブルなどの高度なソリューションを展開する方法を学びます。潜水艦ケーブルをスプライシングしたり、400gのデータセンターを最適化したりする場合でも、このトレーニングはファイバーの取り扱い、コネクタ終了、ネットワークテストの実践的なスキルを提供します。

パート1：光ファイバ\/光ファイバーの概要

1。光ファイバの概念

光ファイバ（繊維として略される）は、ガラスまたはプラスチックで作られた光誘導媒体で、全体的な内部反射の原理を利用してこれらの繊維を通って光を伝達します。細かい光ファイバーはプラスチックシースに包まれており、壊れずに曲がることができます。通常、発光ダイオード（LED）またはレーザービームセンドを繊維に挿入する一方のエンドでの送信デバイスが繊維に光パルスを供給し、もう一方の端の受信デバイスは光過敏成分を使用してパルスを検出します。光ファイバーを含むケーブルはanと呼ばれます光ケーブル.

ワイヤの電気伝導と比較して信号損失が大幅に低いため、およびその主要な原料シリコンは豊富で豊富で容易なものであるため、光ファイバーは安価であり、長距離情報伝達に最適です。光ファイバーの主な適用は通信です。現在、通信グレードの繊維は主にシリカベースの繊維であり、高純度の石英ガラス（二酸化シリコン、SIO₂）が主要な成分です。光ファイバー通信システムは、これらの繊維を介して光波を送信することにより、情報を送信します。

2。光ファイバの作業原則

光ファイバの作業原則は、全体的な内部反射に依存しています。

光ファイバの分散

分散の原因：光繊維では、光信号は複数のコンポーネントで構成されています。周波数\/モードコンポーネントは異なる速度で伝播するため、特定の距離を移動した後、それらの間に時間遅延の差が生じます。これにより、波形の歪みとパルスの広がりにつながります。繊維分散として知られる現象です。

分散の影響：分散により、シグナルパルスが歪んで広がり、シンボル間干渉（ISI）が生じます。通信品質を維持するには、シンボル間の間隔を増やす必要があります（つまり、伝送速度の低下）。これにより、光ファイバーシステムの容量と距離の両方が制限されます。

分散の分類：その起源に基づいて、分散は次のように分類できます。

モーダル分散

材料分散

導波路分散

偏光モード分散

光ファイバー損失

繊維損失とは、吸収と散乱による伝達後の光学電力の減少を指します。

吸収損失:

固有の吸収：繊維材料自体による自然な吸収。

不純物の吸収：繊維内の不純物によって引き起こされる吸収。

散乱損失:

線形散乱

非線形散乱

構造的欠陥散乱

その他の減衰メカニズム：微細な損失など。

光ファイバーは柔軟で、曲がることができます。ただし、過度の曲げはライトの伝送経路を変化させます。これが発生した場合：

いくつかの誘導モードは放射モードに変換され、追加の損失でコアの反応から光エネルギーが漏れます。

曲げ半径が5〜10 cmを超えると、曲げ誘発損失は無視できます。

3。光ファイバー通信の利点

巨大なコミュニケーション能力：理論的には、単一のファイバーは100億の音声チャネルを同時に送信できます。現在の成功したテストは、500、000同時音声チャネルを数千から数十万回の従来の同軸ケーブルとマイクロ波システムにサー補する同時の音声チャネルを達成しました。

長いリピーター間隔：最適化されたトランスミッター、受信機、光アンプ、フォワードエラー補正（FEC）、およびゼロ（RZ）変調繊維繊維繊維システムのリターンを使用して、減衰係数が非常に低いため、数千キロメートルを超えるリピーター距離を実現します。対照的に：

従来のケーブル：〜1.5 km

マイクロ波：〜50 km

高いセキュリティと強力な適応性：電磁干渉（EMI）および腐食耐性の免疫：

光繊維は、電気を伝達するが電気磁場を維持しない誘電体材料である石英（SIO₂）で作られています。

ファイバーを介して送信される信号は傍受するのが困難であり、機密性を高めます。

小さいサイズと軽量：豊富な原材料と低生産コストにより、光学繊維は、現代の通信ネットワーク向けに費用対効果の高い高性能ソリューションを提供します。

パート2：光繊維の種類

4。送信モードによる分類：

マルチモードファイバー（MMF）：

複数の光モードを送信できます。ただし、重要なインターモーダル分散を示し、デジタル信号周波数伝送を制限し、距離とともに悪化します。

シングルモードファイバー（SMF）：

1つのライトモードのみを送信して、無視できる間モーダル分散をもたらすため、長距離通信に最適です。

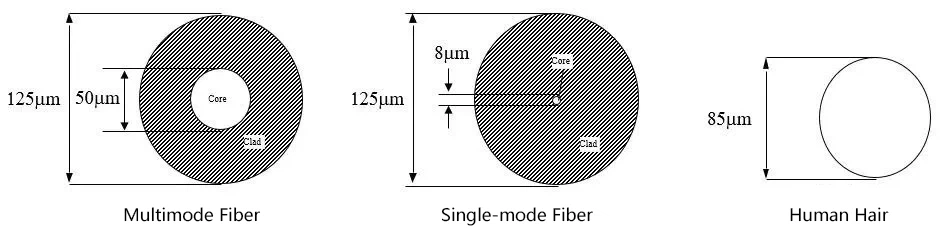

Comparison OD diameter differences between Single-Mode And Multimode Fibers

シングルモードとマルチモードファイバーの比較：

比較	マルチモードファイバー	シングルモードファイバー（SMF）
料金	安価	より高価です
トランスミッション機器	基本、低コスト	高コスト（レーザーダイオード）
減衰	より高い	より低い
透過波長	850NM〜1300NM	1260NM〜1650NM
コア直径	より大きく、扱いやすい	より小さく、より複雑な接続
距離	ローカルネットワーク（<2km)	Access/medium/long-haul networks (>200km）
帯域幅	限定	ほぼ無制限

結論：

マルチモードファイバーこのタイプではネットワークのセットアップコストは比較的低いですが、安価です。

シングルモードファイバー優れたパフォーマンスを提供しますが、初期セットアップコストが高くなります。

マルチモードおよびシングルモードファイバーのアプリケーション：

ITU-Tの推奨に従って、通信繊維は7つのカテゴリ（G.651 – G.657）に分類され、G.651はマルチモードファイバーとして、G.652 – G.657はシングルモードファイバーとして分類されます。

ITU標準ファイバーの種類とアプリケーション：

ITU標準	ファイバータイプ	アプリケーションシナリオ
G.651	マルチモード	850nm\/1310nmの波長での短距離伝送（イーサネット、LAN）
G.652	標準SMF	1310nm〜1550nmの従来のシングルモードファイバー（アクセスネットワーク）、ftth、metro\/long-haulネットワーク
G.653	分散シフトSMF（DSF）	1550nmの長距離トランスミッション（バックボーン\/潜水艦ケーブル）。徐々に段階的に廃止されます
G.654	カットオフ波長はSMFをシフトしました	長距離潜水艦ケーブル（1550nm、DWDMサポートなし）; 5Gトランスポートネットワークに展開されます
G.655非ゼロ分散シフトSMF（NZDSF）長距離バックボーン\/潜水艦ケーブル（1550NM、DWDM互換）;将来の使用は、ラインメンテナンスに限定されています
G.656低斜面NZDSF NZDSFのバリアント、DWDMパフォーマンスを強化するための厳密な分散勾配要件。生産の実現可能性が低い
G.657 FTTX向けに開発されたBEND-ONSENSITIVE SMF。限られたスペースのFTTH（屋内設置など）に最適化されています。ベンド抵抗が改善されたG.652に基づいています。

5。光ファイバーパッチコード\/ケーブル：

また呼ばれます光ファイバーコネクタ ケーブル、これらは両端にコネクタを特徴としています。 aパッチコードコネクタを備えた1つまたは複数の固定長さのファイバー、デバイスをファイバーケーブルにリンクすることを含む（例、光学端子に光配布ボックス).

シングルモードファイバーパッチコード：通常、青いコネクタ\/保護袖を備えた黄色。長距離（最大10km）をサポートします。

マルチモードファイバーパッチコード：通常、ベージュ\/ブラックコネクタを備えたオレンジまたはグレー。より短いトランスミッション範囲（レーザータイプに応じて〜300mまたは500m：62.5µmまたは50µmコアソース）。

マルチモードファイバーは、建物やキャンパスネットワークに費用対効果が高く、シングルモードファイバーは、より高価な機器を必要としているにもかかわらず、長距離アプリケーションに優れています。 1 km未満のインストールでは、マルチモードは経済的に最適です。

一般光ファイバーコネクタ種類：FC、SC、ST、LC、D4、DIN、MU、MT-RJとして構造的に分類されています。最も一般的なのは、FC、SC、ST、およびLCです。

FCコネクタ（フェルールコネクタ）：ねじ付きカップリング付きの金属製ハウジング。もともと、安全なモジュール添付ファイルのためにSANSに展開されていました（FCの例を参照）.

FC Connector (Ferrule Connector) Example: Metal housing with threaded coupling; originally deployed in SANs for secure module attachment

セントコネクタ（Stab＆Twist）：金属製バヨネットスタイルのカップリング;で共通パッチパネル （STの例を参照）.

ST Connector type example

SCコネクタ（正方形コネクタ）：プラスチックプッシュプルデザイン;熱および酸化に耐性のあるエンジニアリングプラスチックのモジュールを作るモジュールにスナップします（SCの例を参照）.

SC Connector (Square Connector) type example

LCコネクタ（Lucent Connector）：SFPモジュール用のコンパクトなプラスチックコネクタ。より小さなSCバリアントに似ています（LCの例を参照）.

注：FCコネクタ（金属）は、プラスチックバリアントよりも高い耐久性を提供し、通常ODF側で使用されます。「FC\/PC」や「SC\/PC」などのラベルは、ピグテールマーキングのコネクタ\/物理接触の研磨タイプを示しています。

LC Connector (Lucent Connector) type example: resembles a smaller SC variant

6 尾繊維:

テールワイヤまたはピグテールワイヤーとも呼ばれます光ファイバーピグテール、一方の端にコネクタと、もう一方の端に露出したファイバーコアを備えています。主に、カプラーを使用して光ケーブルと光ファイバートランシーバーを接続するために使用されますパッチコードその間に。通常、ファイバー終了ボックスに収容されているピグテールは、ケーブルシステムの設置とメンテナンスを簡素化するために、他のファイバーコアにスプライスされています。

ピグテール分類：

のように光ファイバーパッチコード、 ピグテール色、波長、および伝送距離の違いがあるシングルモードとマルチモードタイプに分割されます。マルチモードのピグテールは通常、オレンジ色（850nm波長、〜500mの範囲）ですが、シングルモードのピグテールは黄色（1310nm\/1550nm波長、10-40 km範囲）です。コアカウントにより、それらはシングルコア、4- core、6- core、8- core、12- core、または24- coreに分類されます。

ピグテール関数：

ピグテールは主にコネクタとして機能します。むき出しの繊維光ケーブルピグテールと融合して連続ユニットを形成しますが、ピグテールのコネクタはファイバートランシーバーとインターフェースを組み、ファイバーをツイーしたペアケーブルとネットワークアウトレットにリンクします。必須繊維スプライシングツールには、終了ボックス、トランシーバー、ピグテール、カプラー、特殊なストリッパー、クリーバーが含まれます。標準のピグテールインターフェイス：SC\/PC、FC\/PC、LC\/PC、E2000\/APC、およびST\/PC。

ピグテールの一般的なタイプは次のとおりです。

FC-SC（丸から2平方目）：FCはODFボックスを接続し、SCはデバイスポートを接続します。これらは、初期のSBS\/Optix機器で一般的に使用されていました。

FC-FC（ラウンドツーラウンド）：通常、ODFラックジャンパー。

SC-SC（正方形から平方）：デバイス間で光学板を接続します。

SC-LC（小さな四角ヘッド）：スナップインコネクタを使用します。 Huawei OSN、ZTE Sシリーズ、およびレガシーLucent WDM機器で見つかりました。

LC-LC：主に内部WDMデバイス接続用（あまり一般的ではありません）。

7 MPO（マルチファイバープッシュオン）光ファイバーケーブル:

MPOコネクタは、主にコンパクトな設計と高繊維密度によって特徴付けられます。 SCコネクタのサイズを一致させるが、{12-24繊維に対応すると、それらは大幅に減少しますラックキャビネット配線スペース。使用可能なMPOコネクタには、{8- core、{12- core、24- core、{48- core、72- core、および144-}コアデザインが含まれます。

40G MPOパッチコード通常、12-コアマルチモードフェルルを使用します。 100gバージョンは24-コアを使用します。マルチモードファイバーとして、MPOケーブルISO 11801分類（OM 1- OM5）に準拠しています。「OM」は、さまざまな帯域幅\/距離機能を備えたファイバーグレードの標準を示す「光学マルチモード」の略です。

OM1：1GBイーサネット

OM3\/OM4：10g\/40g\/100gイーサネットのデータセンターケーブル

OM5：100GB\/sおよび400GB\/sソリューションのOM4の帯域幅容量を拡張します

OM5ファイバーの利点：

スケーラビリティ：SWDMと並列伝送技術を組み合わせて、8-コアマルチモードファイバーのみを使用して200\/400Gイーサネットをサポートします。

コスト効率：シングルモードWDMテクノロジーを組み込んで、ファイバーあたりの4つの波長をサポートし、ケーブルコストを大幅に削減します。

互換性：レガシーアプリケーションをサポートしながら、OM3\/OM4と完全に相互運用可能。

400gの時代に、OM5は低速度の機器のアップグレード中でも強力なパフォーマンスを示し、例外的なアプリケーションの可能性を提供します。

次のセクションでは、これらの光ファイバーの包括的な比較を、6つの重要なパラメーター、帯域幅、データレート、伝送距離、ジャケットの色、光源技術の6つの重要なパラメーターにまたがります。

a comprehensive comparison of OM1/OM2/OM3/OM4/OM5 optical fibers across six key parameters: core dimensions, bandwidth, data rate, transmission distance, jacket color, and light source technology.

OM1ファイバー

標準のオレンジ色の外側ジャケットで認識できます

62.5マイクロメートル（µm）のコア直径を備えています

最大33メートルまでの10GBイーサネットをサポートします（ただし、主に100Mbpsイーサネットネットワークで展開されています）

何百ものライトモードを伝播するLEDベースのデバイスと互換性

OM2ファイバー

オレンジジャケットコンベンションを維持します

LED互換性を保持しながら、コアサイズを50 µmに削減します

10GBのイーサネットリーチを82メートルに拡張します（1GBイーサネットアプリケーションでの典型的な使用）

OM3ファイバー

アクアブルージャケットで区別されます

同じ50 µmコアを使用しますが、光モードが少ないレーザーベースのシステムに最適化されます

モーダル帯域幅の最適化を通じて、300-メーター10GBイーサネットパフォーマンスを達成します

Enhanced Manufacturingは、40-100メーター距離で100GBイーサネットをサポートするようになりました

10GBの展開の支配的なソリューションのままです

OM4ファイバー

OM3との完全な後方互換性（アクアブルージャケットを共有）

VCSELベースのレーザートランスミッション用に設計されています

550-メーター10GB\/sリンク（vs. OM3の300m）を配信します

MPOコネクタを使用して、最大150mの40\/100GBイーサネットを有効にします

一般に、40g-Sr 4- OSFP+および100GBase-SR 4- OSFP28トランシーバーとペアになります

OM5ファイバー（WBMMF-ワイドバンドマルチモードファイバー）

ライムグリーン（アクアグリーン）ジャケットによって識別されます

OM 2- OM4との50 µmのコア互換性を維持します

チャネルあたり28gbpsで4つのWDMチャネル（850-953 nmウィンドウ）以上のサポート

達成：
•40gのSWDM4ネットワークで440m
•100gのSWDM4ネットワークで150m（OM4の機能を50メートル）

OM4ケーブルよりも約50％のコストプレミアムを運びます

重要なOM5の利点

高密度帯域幅

クアッドチャネル容量で850\/1300NMで動作します（4×従来のOM 1- OM4スループット）

SWDMと並列トランスミッションを組み合わせて、8つのファイバーストランドを使用して200\/400Gイーサネットを有効にします

従来のソリューションに対して、ファイバーカウントを75％減少させます

拡張リーチ

100g-SWDM4距離を150mにプッシュします（vs. OM4の100m制限）

パフォーマンスの向上

減衰を3. 0 dB\/km（OM3\/OM4で3.5 dB\/kmから）

953nmの波長仕様を追加します

シームレスな統合

既存のOM3\/OM4インフラストラクチャとの寸法互換性を維持します

コスト\/消費電力で優れたスケーラビリティをシングルモードの代替案よりも提供します

100g\/400g\/1Tハイパースケールデータセンターの展開を支配する態勢

展開コンテキスト

レガシーシステム：OM1\/OM2は、インフラストラクチャの構築（1GBイーサネット）で普及しています

最新のデータセンター：OM3\/OM4は10G -100 G高速バックボーンを支配します

次世代ネットワーク：OM5は、ファイバーの統合を通じて40\/100GBの伝送に革命をもたらします

物理的特性

以下に示すように、主要なバリエーションは直径、ジャケットの色、光源、モーダル帯域幅に存在します。

タイプ	直径	ジャケットの色	光源	帯域幅*
OM1	62.5/125 μm	オレンジ	導かれた	200 MHz・km
OM2	50/125 μm	オレンジ	導かれた	500 MHz・km
OM3	50/125 μm	アクア	vcsel	2000 MHz・km
OM4	50/125 μm	アクア	vcsel	4700 MHz・km
OM5	50/125 μm	ライムグリーン	vcsel	28000 MHz・km

*モーダル帯域幅（MHz・km）は、距離にわたる信号を運ぶ容量を示します。

パフォーマンス仕様

マルチモードファイバー（MMF）は、データレートに応じて異なる距離範囲をサポートします。アプリケーションのニーズに基づいて、最適なタイプを選択できます。データレート全体で最大距離を比較する方法は次のとおりです。

カテゴリ	高速イーサネット（100mbe）	1gbe	10gbe	40gbe	100GBE
OM1	2000 m（〜6562フィート）	275 m（902フィート）	33 m（108フィート）	N/A	N/A
OM2	2000 m（〜6562フィート）	550 m（1804フィート）	82 m（269フィート）	N/A	N/A
OM3	2000 m（〜6562フィート）	N/A	300 m（984フィート）	100 m（328 ft）††談学

MPOコネクタとMTPコネクタの違い

MPO（マルチファイバープッシュオン）は、日本のNTT通信の第1世代のマルチファイバーコネクタを表しています。対照的に、MTP®（マルチファイバープルオフ）は、米国に拠点を置く米国のConecの登録商標であり、MPOコネクタの独自の強化バージョンを示しています。

MTP®コネクタは、標準のMPOコネクタとの完全な互換性を維持し、MPOベースのインフラストラクチャとシームレスに相互接続します。ただし、機械的な耐久性と光学性能の両方を向上させる多数の設計された改善が組み込まれています。 MTP®とMPOファイバーケーブルの重要な区別は、コネクタにあります-MTP®ケーブルは、優れた機械的および光学的特性を持つ最適化されたコネクタ設計を特徴としています。

MTP®コネクタの主要な機能：

1。メンテナンスを簡単にするための取り外し可能な外側のケーシング部品

MT Ferrule（Precision Alignment Component）設計により、生産の再加工または再編成中に一貫したパフォーマンスが保証されます

アセンブリ後のフィールド可逆極性、フェルルが厳密な干渉テストを通過します

2。スプリングロードされたフローティングフェルールメカニズムは、交配中の伝送性能を向上させ、外部ストレス下で一貫した物理的接触を維持します

3.ステンレス鋼の楕円ガイドピンガイドホールの摩耗を最小限に抑えながら、アライメントの精度を向上させ、持続的な高性能伝送を確保する

4。統合された金属保持クリップは、プッシュプルリングを保護します。

パフォーマンスの強化：

ガイドピン脱落を防ぎます

スプリング張力分布を最適化します

機械操作中の春の接触による繊維の損傷を排除します

5。12-ファイバーおよびマルチファイバーアプリケーションのリボンファイバー間隔（クリアランス）最大化により、ファイバーの損傷が防止されます

6。汎用性のある互換性：
MTP®コネクタは、多様なケーブルタイプに4つの標準化された交換可能なコンポーネントを提供します。

ルースチューブ構造の丸いケーブル

楕円形のジャケットを備えたリボンケーブル

裸のリボンファイバーアセンブリ

高密度設備のためにウルトラショートブートコンポーネント（スペースが45％少ない）

8。AOCアクティブ光ケーブル：

の略語アクティブな光ケーブル、中国語では「有源光缆」として知られています。 AOCアクティブ光ケーブルは、統合ソリューションを組み合わせています光モジュール光ファイバーを使用して、プラグアンドプレイのシンプルさを提供します。これらのケーブルは、光ファイバー媒体を使用して2つの光学モジュールをカプセル化します。トランスミッションは光ファイバに依存しているため、AOCモジュールにはレーザー成分が組み込まれているため、DACに比べてコストが高くなります。ただし、密閉された光ポートは並外れた信頼性を確保し、最大100メートルまでのカスタマイズ可能な長さが重要な利点をもたらします。基本的に、AOCケーブルは、埋め込まれたモジュールを備えた事前に終了した光ファイバーパッチコードです。

通常、数百メートルに制限されている、AOCケーブル恒久的に統合されたモジュールとファイバーを機能させ、離散光学コンポーネントを最小限に抑えることで生産コストを削減します。短期間のアプリケーションには理想的ですが、物理的長さの制約を考慮して、長距離伝送には本質的に不適切です。 AOCケーブルは、環境感度が低く排除されているため、IDCデータセンター環境での大規模な展開を確認します。ファイバーコネクタクリーニング要件。 DDM機能なしでコストを最適化しましたが、固定された伝送距離には製造中に事前構成が必要です。

AOC対DAC比較：

ダイレクトアタッチケーブル（DAC）光学モジュールで終了した銅ベースの高速ケーブルを指します。ストレージエリアネットワーク、データセンター、およびHPC相互接続で広く採用されているDACソリューションは、ネットワークインフラストラクチャで顕著になっています。銀メッキの導体と泡断熱コアで構築されたこれらのケーブルは、信号の完全性のためにペアアンドオブラルシールドを使用しています。

DACケーブル利点：

相互運用性：銅技術の進歩により、ホットスワップ可能な互換性が可能になります光トランシーバー

コスト効率：銅インフラストラクチャにより、展開費用と光ファイバーが削減されます

熱性能：銅コアは優れた熱散逸を提供します

DACの短所：

制限された伝送距離

かさばるフォームファクターと重量が複雑になりますケーブル管理

電磁干渉に対する感受性、潜在的に信号分解を引き起こす

AOCソリューションの主な欠点は、銅の代替品と比較してプレミアム価格設定のままです。

9。光ファイバーと光学ケーブルの違い

Diagram: Composition of an Optical Fiber Cable

図：光ファイバーケーブルの組成

光ファイバーは、光ビームを送信するための薄くて柔軟な媒体です。ほとんどの繊維は、展開前に複数の保護層を必要とし、光ケーブルと呼ばれるものになります。したがって、繊維はケーブルのコアを形成します - 保護コンポーネントとレイヤーと組み合わせると、完全な光ケーブルを構成します。この外側の保護は、環境被害に対する保護措置を講じています。

標準の光ケーブルには、ファイバー自体、バッファレイヤー、および外側のジャケットの3つの要素が含まれています。同軸ケーブルに構造的に類似している（ただし、メッシュシールドなし）、その中心には光を伝達するガラスコアが含まれています。通常、複数の繊維が保護シース内にバンドルされます。コアは、小さな二重層同心円状のシリンダーfragileに形成された石英ガラスで構成され、破損する傾向があるため、保護クラッドが必要です。この構造構成は、その根本的な違いを表しています。

潜水艦光ケーブル：グローバル接続のバックボーン

潜水艦ケーブルは、国際的なデータ送信を効果的に有効にします。クラウドコンピューティング、ビッグデータ、IoTなどの業界が急速に発展するにつれて、これらのケーブルは緊急のグローバルデータ交換のための重要なインフラストラクチャになりました。インターネットの需要の高まりデータセンター（IDC）相互接続とネットワーク化された通信は、引き続き展開を推進しています。

優れた品質、明確さ、容量、セキュリティ、および費用対効果のある潜水艦ケーブルが支配的なソリューションを含むそれらの利点。 Telegeographyは、大陸間データトラフィックの95％以上を抱えており、帯域幅と経済効率の両方で衛星通信を上回っていると報告しています。

エンジニアリングは波の下に驚嘆します

潜水艦ケーブルコアには、内部反射を介して光を導く高純度の光ファイバーが含まれています。製造中：

繊維は、海水抵抗のためにゼリーのような化合物に埋め込まれています

アセンブリは、圧力保護のために鋼管に配置されています

構造的完全性のために、高張力の鋼線と銅のチューブが追加されています

ワーカーは最終的にポリエチレン外層を塗布します

Diagram: Submarine Optical Cable Schematic

図：潜水艦光ケーブル概略図

パート3：グローバル光ファイバー業界のキープレーヤー

グローバル光ファイバーとケーブルランキングの上位10社は、米国（コーニング）、イタリア（プリスミアン）、日本（フルカワ\/オフ、富士山、富士山）、および中国（YOFC、HENGTONG、FIBERHOME、FUTONG、ZTT）の4つの国で表されています。中国企業は、YOFC、Hengtong Optic-Electric、およびFiberhome Commandの大規模な市場シェアの半分を構成し、YOFCは12％でグローバルに2番目にランク付けされ、その後11％のHengtongが続きます。 Fiberhome、Futong、およびZTTは、それぞれ7％、8％、および8％を保持し、それぞれ5位、6位、9位を確保しています。コーニングは15％でリードし、フルカワ\/オフ、スミトモ、プリスミアン、そしてコブテル10％、5％、6％、および4％を占めています。

Figure: 2019 Global Optical Fiber and Cable Market Share.
