パッチパネル - 究極の紹介

1。パッチパネルとは何ですか？

パッチパネルは、コンピューターネットワークの重要なコンポーネントであり、ネットワーク管理者が構造化された効率的な方法でネットワーク接続を整理および管理できるようにします。パッチパネルは、本質的に、すべての着信および発信ネットワーク接続の中心的なポイントを提供するハブです。

パッチパネルにはさまざまな形とサイズがありますが、それらはすべて同じ基本機能を提供します。パッチパネルの最も一般的なタイプは、標準のネットワークラックに取り付けられたラックマウントパネルです。パネルには通常、いくつかのポートがあり、各ポートはネットワーク接続に対応しています。

パッチパネルの主な目的は、ネットワーク管理者がデバイスに物理的にアクセスすることなく、ネットワークを簡単に変更できるようにすることです。たとえば、ネットワークケーブルが切断されているか、デバイスが移動されている場合、パッチパネルを使用すると、管理者はネットワークをすばやく簡単に再接続または再編成できます。

パッチパネルは、LAN（ローカルエリアネットワーク）、WAN（ワイドエリアネットワーク）、さらにはデータセンターなど、さまざまなネットワークセットアップで使用されています。また、音声ネットワークやビデオネットワークでも一般的に使用されています。

パッチパネルを使用することの重要な利点の1つは、ネットワークのダウンタイムを最小限に抑える機能です。すべてのネットワーク接続はパッチパネルに集中しているため、ネットワーク全体を削除することなく、変更または修理を迅速かつ簡単に作成できます。

パッチパネルは、信号の劣化と干渉の可能性を減らすことにより、ネットワークのパフォーマンスと信頼性を改善するのにも役立ちます。すべての接続はパッチパネルで行われるため、近くのデバイスやケーブルからの干渉の可能性が低くなります。

これらの利点に加えて、パッチパネルは他の多くの利点も提供します。たとえば、クラッターを減らし、ネットワーク接続に明確で整理された構造を提供することにより、ケーブル管理を簡素化するのに役立ちます。また、すべての接続が明確にラベル付けおよび編成されているため、ネットワークの問題を識別してトラブルシューティングしやすくします。

パッチパネルを選択するとき、考慮すべきいくつかの要因があります。ポートの数、サポートされる接続の種類、およびパネルのサイズとフォームファクターはすべて重要な考慮事項です。また、評判の良いメーカーからパッチパネルを選択することも重要です。品質と信頼性はブランド間で大きく異なる可能性があるためです。

全体として、パッチパネルは、あらゆるネットワークセットアップの重要なコンポーネントです。ネットワーク接続に中央のハブを提供することにより、パッチパネルはネットワーク管理を簡素化し、信頼性とパフォーマンスを向上させるのに役立ちます。

2パッチパネルはどのように機能しますか？

パッチパネルは、複数のネットワークケーブルの管理と整理に集中した場所を提供するネットワーキングシステムの必須コンポーネントです。さまざまなソースからのケーブルを単一のパネルに接続できるハブとして機能します。これにより、ネットワーク接続の構成を簡単にメンテナンスし、柔軟性が可能になります。この記事では、パッチパネルがどのように機能するかとそのさまざまなタイプを詳しく見てみましょう。

パッチパネルにはさまざまなタイプがありますが、それらはすべて同じように機能します。ネットワークケーブルを挿入して終了できるいくつかのポートまたはスロットがあります。各ポートには、接続されているケーブルを識別するのに役立つラベルまたは番号が付けられています。ケーブルは、パンチダウンブロック、RJ45コネクタ、または光ファイバーコネクタなど、さまざまな方法でパッチパネルに接続できます。

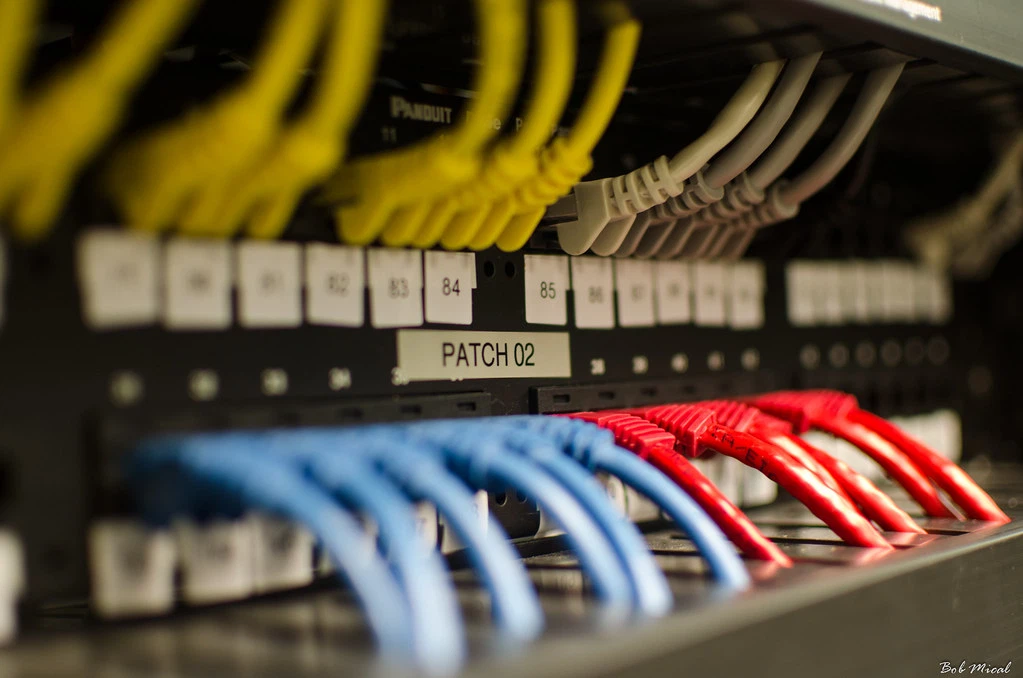

ネットワークケーブルがパッチパネルのポートに接続されると、スイッチやルーターなどの別のパッチパネルまたはネットワークデバイスの対応するポートに接続されます。接続は、両端にコネクタを持つ短いケーブルであるパッチコードを使用して作成されます。一方の端はパッチパネルのポートに差し込まれ、もう一方の端は宛先デバイスのポートに差し込まれます。

パッチパネルは通常、ワイヤークローゼットまたはサーバールームにあり、ネットワーク管理者が簡単にアクセスできます。パッチパネルに接続するケーブルは、通常、建物の壁、天井、または床に設置され、ケーブルトレイまたはコンジットを使用してパッチパネルにルーティングされます。この配置により、よりクリーンでより整理されたケーブルインフラストラクチャが可能になり、ネットワークのトラブルシューティングと維持が容易になります。

パッチパネルを使用する主な利点の1つは、ネットワーク接続の構成に柔軟性です。ネットワーク管理者は、ネットワーク全体を再構成することなく、ネットワークデバイスを簡単に移動、追加、または削除できます。 1つのポートからパッチコードを取り外して、別のポートに接続して必要な変更を加えることができます。

また、パッチパネルは、ネットワークケーブルが誤ってプラグを抜かないようにすることにより、ネットワークケーブルの保護層も提供します。ケーブルはパッチパネルで終了し、パッチコードはネットワークデバイスへの最終的な接続を作成するために使用されます。この配置は、ケーブルを誤ってプラグするリスクを軽減し、ダウンタイムやその他のネットワークの問題を引き起こす可能性があります。

さまざまなアプリケーション向けに設計されたパッチパネルにはさまざまな種類があります。最も一般的なタイプは次のとおりです。

CAT5E/CAT6パッチパネル - これらはイーサネットネットワークに使用され、最大10Gbpsの速度をサポートします。

光ファイバーパッチパネル - これらは光ファイバーネットワークに使用され、長距離にわたる高速データ送信をサポートします。

同軸パッチパネル - これらは、ケーブルテレビおよびビデオ配信システムに使用されます。

パッチパネルは、12〜96ポート以上の範囲のさまざまなポート密度でも利用できます。必要なポートの数は、ネットワークのサイズと接続する必要があるデバイスの数によって異なります。

結論として、パッチパネルは、ネットワークケーブルの整理と管理に重要な役割を果たします。ネットワークケーブルを終了および接続するための集中位置を提供します。これにより、ネットワーク接続の構成に柔軟性が可能になります。また、ネットワークケーブルの保護層を提供し、偶発的な切断のリスクを軽減します。さまざまな種類のパッチパネルがさまざまなアプリケーションで使用でき、必要なポートの数はネットワークのサイズによって異なります。

3。パッチパネルの種類

パッチパネルのさまざまなタイプと分類が利用可能で、それぞれが特定のネットワーク構成と要件に合わせて設計されています。この記事では、パッチパネルのさまざまなタイプと分類について説明します。

銅パッチパネル

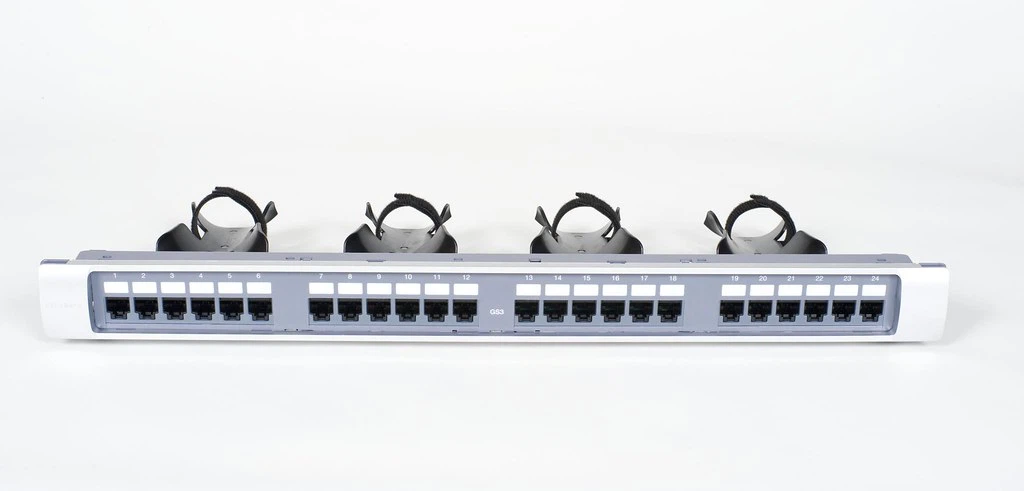

銅パッチパネルは、ネットワーキングシステムで銅ケーブルを終了するために使用されます。これらは一般的にローカルエリアネットワーク（LAN）で使用されており、イーサネット、高速イーサネット、ギガビットイーサネットなど、さまざまなプロトコルをサポートできます。銅パッチパネルは、{24-ポート、48-ポート、96-ポートモデルを含むさまざまな構成で利用でき、通常はケーブル終了にRJ45コネクタを使用します。

ファイバーパッチパネル

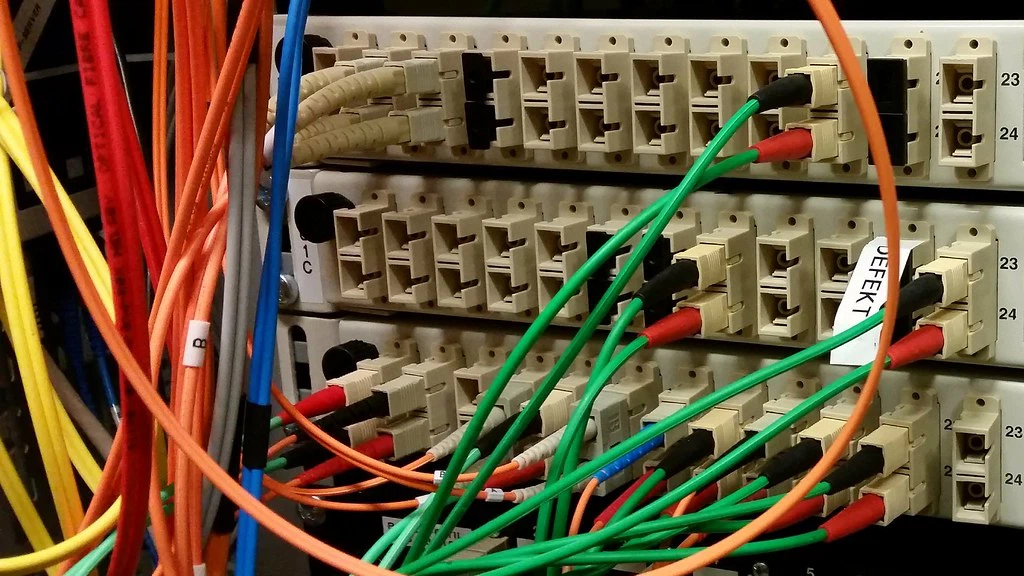

ファイバーパッチパネルは、ネットワーキングシステムの光ファイバーケーブルを終了するために使用されます。それらは、メトロポリタンエリアネットワーク（MAN）や広い面積ネットワーク（WAN）を含む、長距離および高速ネットワークで一般的に使用されています。ファイバーパッチパネルは、シングルモードモデルやマルチモードモデルを含むさまざまな構成で利用でき、通常、ケーブル終了にはSC、LC、またはSTコネクタを使用します。

シールドパッチパネル

シールドされたパッチパネルは、高密度ネットワーク環境で電磁干渉（EMI）および無線周波数干渉（RFI）に対する追加の保護を提供するように設計されています。通常、データセンターとサーバールームで使用され、複数のケーブルが近接して設置されています。シールドされたパッチパネルは、シールドテクノロジーを使用して、ネットワークパフォーマンスに対するEMIとRFIの影響を最小限に抑えます。

シールドされていないパッチパネル

シールドされていないパッチパネルは、EMIとRFIが懸念されない低密度ネットワーク環境で使用するように設計されています。通常、小さなオフィス/ホームオフィス（SOHO）および住宅環境で使用されます。シールドされていないパッチパネルは、CAT5E、CAT6、およびCAT6Aモデルを含むさまざまな構成で利用でき、通常はケーブル終了にRJ45コネクタを使用します。

フィードスルーパッチパネル

フィードスルーパッチパネルは、迅速かつ簡単なケーブル設置用に設計されています。それらは、個別のコネクタまたは終端ブロックを必要とせずに、ケーブルを直接接続できるようにするシンプルな設計を備えています。フィードスルーパッチパネルは、一般的に一時的なネットワークのインストールや、頻繁なケーブルの変更が予想される状況で使用されます。

パンチダウンパッチパネル

パンチダウンパッチパネルは、永続的なケーブル設置用に設計されています。パンチダウンツールを使用してケーブルを終了する必要があります。これにより、ワイヤがパッチパネルの終端ブロックに挿入されます。パンチダウンパッチパネルは、データセンター、サーバールーム、およびその他の高密度ネットワーク環境で一般的に使用されています。

高密度パッチパネル

高密度パッチパネルは、限られたスペースを持つネットワーク環境で使用するように設計されています。彼らは、より小さなスペースにより多くのポートを設置できるようにするコンパクトなデザインを備えています。通常、高密度パッチパネルは、データセンター、サーバールーム、およびその他の高密度ネットワーク環境で使用されます。

結論として、パッチパネルは、データセンター、サーバールーム、その他のネットワーク環境でケーブルを整理および管理するための中心的なポイントを提供する不可欠なネットワーキングコンポーネントです。パッチパネルのさまざまなタイプと分類が利用可能で、それぞれが特定のネットワーク構成と要件に合わせて設計されています。パッチパネルを選択するときは、ケーブルの種類、ネットワーク速度、利用可能なスペースの量などの要因を考慮することが重要です。

4.パッチパネルケーブル管理システムの利点は何ですか？

パッチパネルは、データセンター、サーバールーム、およびその他のネットワークインストール用のケーブル管理システムの重要なコンポーネントです。ネットワークケーブルの管理にはいくつかの利点があり、ネットワーク管理者にとって不可欠なツールになります。この記事では、パッチパネルケーブル管理システムの利点について説明します。

編成されたケーブルシステム

パッチパネルを使用する最も重要な利点の1つは、ケーブルシステムを整理するのに役立つことです。ネットワークケーブルはパッチパネルの背面に接続され、パッチコードを使用してポートをネットワーク機器に接続します。これにより、簡単に管理できるクリーンで整理されたセットアップが行われます。

簡略化されたトラブルシューティング

ネットワークの問題が発生すると、パッチパネルにより問題を簡単に識別できます。各ケーブルにはパッチパネルに特定のポートが割り当てられているため、ケーブルを簡単に追跡して故障した接続を識別できます。これにより、問題のトラブルシューティングに必要な時間が短縮され、ダウンタイムが最小限に抑えられ、生産性が向上します。

簡単なケーブル管理

パッチパネルは、複数のケーブルを収容できるように設計されているため、ケーブルシステムを簡単に管理できます。ケーブルタイ、ケーブルトレイ、およびその他のケーブル管理ツールを使用して、ケーブルをきちんと整頓することができます。これにより、個々のケーブルを簡単に識別できます。これにより、メンテナンスと修理がより効率的になります。

柔軟性

パッチパネルは高度な柔軟性を提供するため、あらゆるサイズのネットワークインストールに最適です。パッチパネルは、ネットワークインストールの特定のニーズを満たすようにカスタマイズできます。さまざまな種類のパッチパネルを使用して、さまざまなケーブルタイプに対応でき、インストールのサイズに合わせてポートの数を調整できます。

スケーラビリティ

パッチパネルはスケーラブルです。つまり、ネットワークインストールの増大するニーズを満たすために簡単に拡張できます。追加のパッチパネルをケーブルシステムに追加して、より多くのケーブルを収容でき、パッチパネルのポートの数を増やすことができます。これにより、ケーブルシステム全体を交換する必要なく、将来の成長に簡単に対応できます。

ダウンタイムの短縮

パッチパネルは、ネットワークインストールのダウンタイムを短縮するのに役立ちます。ケーブルを交換または修理する必要がある場合、ネットワーク全体を破壊することなく、パッチコードをパッチパネルから簡単に抜き取ることができます。これにより、メンテナンスと修理作業に必要なダウンタイムの量が最小限に抑えられます。

結論として、パッチパネルは、ネットワークケーブルを管理するためのいくつかの利点を提供します。組織化されたケーブルシステムを提供し、トラブルシューティングを簡素化し、簡単なケーブル管理を提供し、柔軟性とスケーラビリティを提供します。また、ネットワークインストールのダウンタイムを短縮し、ネットワーク管理者にとって不可欠なツールにするのに役立ちます。

5.パッチパネルとネットワークスイッチの違いは何ですか？

パッチパネルとネットワークスイッチはどちらも構造化されたケーブルシステムの重要なコンポーネントですが、さまざまな目的を果たしています。 2つの違いを理解することで、ネットワークの専門家が堅牢で効率的なネットワークインフラストラクチャを設計および維持するのに役立ちます。

パッチパネルは、ケーブルを接続および管理するための中央の場所を提供する基本的にパッシブデバイスです。これらは、デスクトップ、サーバー、その他のネットワークデバイスなど、さまざまなソースから着信ケーブルを終了および整理するために使用されます。パッチパネルには、ネットワークで使用されるケーブルの種類に応じて、CAT5E、CAT6、CAT6Aなど、さまざまな構成があります。通常、ラックまたは壁に取り付けられ、パッチコードを使用してスイッチに接続されています。

一方、ネットワークスイッチは、ローカルエリアネットワーク（LAN）の複数のデバイスを接続するアクティブなネットワークデバイスです。スイッチ各デバイスのMacアドレスを使用して、デバイス間のデータパケットを識別およびルーティングします。通常、サーバー、ワークステーション、プリンター、およびその他のネットワークデバイスを接続するために使用できる複数のイーサネットポートがあります。ネットワークスイッチには、無管理、管理、スマートスイッチなど、さまざまな構成があります。

パッチパネルとネットワークスイッチの主な違いの1つは、その目的です。パッチパネルはケーブルの管理と整理に使用され、スイッチはネットワーク内の複数のデバイスを接続するために使用されます。パッチパネルは通常、さまざまなデバイスのケーブルが終了および編成されているネットワークの端で使用されます。一方、ネットワークスイッチは、ネットワークのコアで使用され、デバイスを相互接続し、エンドユーザーへのネットワークアクセスを提供します。

パッチパネルとネットワークスイッチのもう1つの違いは、その機能です。パッチパネルは、インテリジェンスや処理機能がないパッシブデバイスです。ケーブルを接続および管理するための中央の場所を提供するだけです。一方、ネットワークスイッチは、複雑なアルゴリズムを使用してデバイス間でデータパケットをルーティングするアクティブなデバイスです。ネットワークトラフィックを管理および最適化するために、VLAN、QO、ポートミラーリングなどの高度な機能を提供します。

パッチパネルとネットワークスイッチは、スケーラビリティの点でも異なります。パッチパネルのサイズは通常固定されており、特定の数のケーブルのみに対応できます。ケーブルを追加するには、追加のパッチパネルが必要になる場合や、既存のセットアップを再構成する必要があります。一方、ネットワークスイッチは、ポートを追加するか、追加のスイッチを積み重ねることで簡単に拡張できます。

要約すると、パッチパネルとネットワークスイッチはどちらも構造化されたケーブルシステムの重要なコンポーネントですが、さまざまな目的を果たしています。パッチパネルはケーブルの管理と整理に使用され、スイッチはネットワーク内の複数のデバイスを相互接続するために使用されます。パッチパネルはパッシブデバイスであり、スイッチは高度なネットワーク機能を提供するアクティブデバイスです。これら2つのデバイスの違いを理解することは、効率的で堅牢なネットワークインフラストラクチャを設計および維持するために不可欠です。
