最も詳細なデータセンターケーブル化方法
May 13, 2023
伝言を残す
人事の変更と毎日の作業におけるネットワークの調整により、サーバーキャビネットは時間とともに非常に乱雑になる可能性があります。機器の配置、パワーケーブルのルーティング、キャビネットでのネットワークおよび通信ケーブルの管理は、困難な作業になる可能性があります。管理の難しさを高め、ネットワークの品質にも影響を与える可能性があります。したがって、どうすれば整理できますかサーバーキャビネットそれらを整然とするために？
1。サーバールームの現在の状況
このプロジェクトは、特定の腫瘍病院のデータセンターでの混oticとしたケーブルに焦点を当てています。そこでは、機器がどこにでも一時的に積み重ねられており、通常の事業運営に深刻な影響を及ぼし、定期的なメンテナンスを困難にします。目標は、ケーブルを修正して、メンテナンスが容易なきちんとした視覚的に魅力的なサーバールームを実現することです。

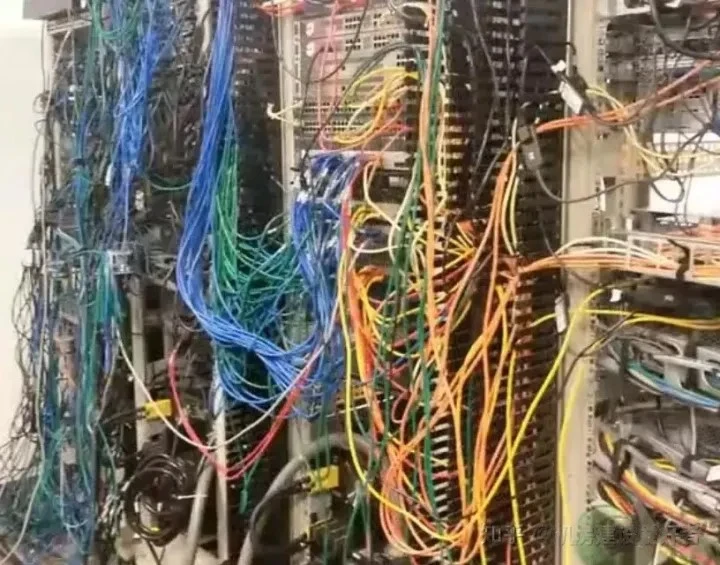

以下は、サーバールームの現在の状態です。
混oticとしたケーブル
あなたはこの種のケーブルが好きですか？
そのような環境で働くことができる人は誰でも本当に信じられないほどです。
ご覧のとおり、それは確かに乱雑であり、ネットワークの問題があるのも不思議ではありません。それでは、どうすればケーブルを進めることができますか？
2。キャビネットを整理する原則
ネットワークケーブルを整理するには、ネットワークトポロジと既存の機器に基づいて、次の原則に従う必要があります。
電源ケーブルとネットワークケーブルは、できるだけ分離する必要があります。
圧縮、過度の高さ、または互いに近接しないように、機器を適切に配置します。
キャビネット内にデバイスが多すぎる場合は、識別のために番号を付ける必要があります。
各ケーブルのソースを適切な位置に示します。
一般的なネットワークケーブル、クロスオーバーケーブル、専用のラインなど、さまざまな種類の接続に異なる識別方法を使用します。
個人ではなく部屋番号に基づいてネットワークケーブルを配置します。
要約すると、キーは、明確なレイアウト、整理されたケーブルシーケンス、明確なラベル付け、およびメンテナンスの容易さを持つことです。ラベルの適切な使用は特に重要です。
3。キャビネット組織のステップ
3.1準備
まず、通常の作業に影響を与えることなく、ユーザーにケーブルのラベル付けとキャビネット組織を実行するように通知します。
次に、ネットワークトポロジ、既存の機器、ユーザー数量、ユーザーグループ化、およびその他の要因に基づいて、キャビネット内のケーブルルーティングと機器の位置決めの図を作成します。
次に、必要な材料を準備します。
イーサネットパッチケーブル、光ファイバーパッチケーブル、パワーケーブル、ラベルペーパー、マーカーペン、プラスチックのジップタイ。
3.2キャビネットの整理
3.2.1キャビネットの設置：
次の3つのタスクを実行する必要があります。
まず、キャビネットで提供されたネジとナットを使用して、取り付けブラケットをしっかりと固定します。
第二に、キャビネットを傾けて、可動輪を取り付けます。
第三に、機器の位置に応じて、取り付けブラケットにパーティションを調整して追加します。
3.2.2ケーブル組織：
ネットワークケーブルをグループ化します。グループの数は、通常、キャビネットの背面にあるケーブル管理パネルの数以下です。デバイスのすべての電源ケーブルを一緒にバンドルし、後部のケーブルアクセスホールにプラグを挿入し、個別のケーブル管理パネルを使用してそれぞれのデバイスにルーティングします。
3.2.3機器の固定：
キャビネット内のパーティションを適切な位置に調整し、管理者がキャビネットのドアを開けずにすべてのデバイスの操作ステータスを確認できるようにします。また、デバイスの数とサイズに基づいて、パーティションを適切に追加します。パーティション間にいくつかのギャップを残します。描画前の図に従って、すべての使用済みスイッチとルーターをキャビネット内に配置します。
3.2.4ラベル付けネットワークケーブル:
すべてのネットワークケーブルを接続した後、各ケーブルにラベルを付ける必要があります。準備したラベルをケーブルに直接取り付け、ペンを使用して関連情報（通常は部屋番号または目的）を書き込みます。ラベル付けは明確で理解しやすい必要があります。異なる色のインスタントラベルを使用して、通常のケーブルからクロスオーバーケーブルを区別します。デバイスが多すぎる場合は、それらを分類して番号を付け、それに応じて各デバイスにラベルを付けます。
3.3組織後の作業
3.3.1ネットワークテスト：
すべてが順調になっていることを確認した後、機器の電源とネットワーク接続テストを実施して、ユーザーの通常の動作を確保します。これが最も重要なステップです。
3.3.2ドキュメントの更新：
キャビネット組織のドキュメントを更新します。機器のレイアウトとケーブル接続図を再描画します。メンテナンス中に参照のために、図にデバイス番号とケーブルラベルを含めてください。図にユーザー名を含めることをお勧めし、ケーブル管理の責任者の日付と人を示すことが望ましいです。
4。キャビネットケーブル管理手法
キャビネット組織の重要な側面は、キャビネットケーブル管理であり、3つの一般的なケーブル管理手法があります。
4.1滝スタイルのレイアウト
これは比較的昔ながらの配線レイアウトスタイルで、時々見ることができます。 「花と果物の山の滝」の芸術的なイメージを採用しています。ここでは、ねじれたケーブルのペアがパッチパネルモジュールから直接垂れ下がっています。きちんと分布すると、美しい層状効果（通常は24-48ペアあたりのペア）が作成されます。
このスタイルの利点は、ケーブル管理の労働力を節約することですが、いくつかの欠点もあります。例えば：
（1）ネットワーク機器をインストールするときにレイアウトを妨害するのは簡単であり、ネットワーク機器を適切にインストールするのが難しい場合さえあります。
（2）各ねじれたペアケーブルの重量は張力になり、モジュールの裏側に力を発揮します。ツイストされたケーブルのペアが終了点の前に束ねられない場合、この張力は最終的に数ヶ月または数年後にモジュールをケーブルから分離し、ケーブルの破損につながる可能性があります。
（3）パッチパネルでモジュールを再ターミングする必要がある場合、メンテナンス担当者は「滝」内でのみ作業できます。さらに、両方向からの光源が不足しているため、終了中にはっきりと見るのは難しい場合があります。
4.2逆ケーブル管理
逆ケーブル管理には、パッチパネルモジュールの終了を完了し、テストフェーズを通過した後、キャビネットにケーブルを整理することが含まれます。この方法は、ケーブルをキャビネットの外側に向けながら、ケーブルトレイ内のケーブルを管理しながら、ケーブルをモジュールからキャビネットの外側に向かってルーティングすることです。
このアプローチの利点は、テスト後にケーブル管理が行われることです。そのため、特定のねじれたペアケーブルがテストに失敗した場合、ケーブル管理をやり直す必要はありません。ただし、欠点は、固定端（着信とパッチパネル）により、サーバールーム内の特定の場所、通常はキャビネットの下部に多くの乱雑なケーブルがあることです。
逆ケーブル管理は通常、手動で行われ、目視検査と手動処理に依存しています。
逆ケーブル管理の利点は、テストが完了し、キャビネットの後ろのケーブルの長さに関する懸念を排除することです。ただし、欠点は、ケーブルの固定端により、ケーブル間にかなりの量の交差があることです。きちんとした組織を達成することは非常に困難であり、固定端の間に散らばるねじれたペアケーブルのセクションが常にあり、しばしば上昇した床の下（着信ケーブル用）または天井の上（発信ケーブル用）の上にあります。
4.3フォワードケーブル管理
フォワードケーブル管理には、パッチパネルで終了する前にケーブルを整理することが含まれます。サーバールームのエントリポイントから始まり、パッチパネルのモジュールに到達するまで、セクションごとにケーブルを体系的に整理します。ケーブル管理後に終了とテストが実行されます。
将来のケーブル管理の目標は、サーバールーム（またはネットワークエリア）のエントリポイントからパッチパネルキャビネットへの水平ツイストペアケーブルのバンドルを作成することです。各バンドルは、16/24/32/48-ポートパッチパネルに対応しています。各バンドル内のすべてのケーブルは平行です（短距離での平行ねじれたペアによって生成されるクロストークは、ほとんどのツイストペアケーブルがケーブルトレイまたは導管に敷設されており、この部分は平行ではなく、ゆるく敷設されています）。すべてが検証されると、各バンドルはモジュールの後ろのワイヤートレイに固定されているか、パッチパネルのモジュールスロットに挿入されます。
フォワードケーブル管理の利点は、サーバールームのケーブルがあらゆるポイントできれいに編成され、ケーブルの交差を避けることを保証することです。ただし、不利な点は、ルーティング中にケーブルが損傷している場合、テストに失敗した場合、ケーブル管理をやり直す必要があることです。したがって、順方向ケーブル管理の前提条件は、ケーブルとルーティングの品質に十分な信頼を持つことです。
5。キャビネットケーブル管理の手順
5.1最初に、必要なケーブルの長さを測定します。
分布フレームの決定された位置に基づいて、外側からキャビネットまでの距離などの要因を考慮して、キャビネット内の配布フレームの設置と整理に必要なネットワークケーブルの長さを計算します。キャビネット内に配置されたケーブルが過度に長くないことを確認することが重要です。これにより、見苦しい外観につながり、ケーブル管理がより困難になり、きちんとした組織化された配置を実現するために絶え間ない調整が必要です。
次に、ケーブルが上部または下部からキャビネットにどのように入るかを検討し、障害物をできるだけ回避したり、障害物を横切ったりします。実行可能なときはいつでも、パスがネットワーク機器の設置を妨げないように、キャビネットに沿ってケーブルを走らせる必要があります。これには、関係者が特定のレベルの先見性を持つ必要があります。
5.2余分な長さをトリミングします。
最初のステップで得られた測定に基づいて、それに応じてケーブルをトリミングします。美学に影響を与えないように、一貫性を維持しながら過剰な長さを削除します。分布フレームの取り付けに必要な長さを含め、好ましくは10〜15センチの冗長性を残すことをお勧めします。この段階では、ケーブルの管理プロセスを複雑にするため、ケーブルはまだキャビネットに挿入されてはなりません。
5.3ケーブル管理を開始します。
ZIPタイを使用して、ケーブル端の近くのケーブルの露出部分を固定することから始めます。ほとんどのネットワークケーブルを固定した後、パッチパネルを使用してそれらを整理し始めます。パッチパネルを使用して、各ケーブルをパネルの裏側から1つずつねじ込み、隣接するケーブルのペアをジップタイで固定する必要があります。ジップタイの各ペアはわずかにオフセットし、それらの間の距離をある距離を維持するために、並んで過剰な束を避けてください。隣接するペアが固定されたら、6つのケーブルを一緒にバンドルするために進みます。ケーブルを半メートルごとに再編成し、きちんとバンドルされるようにすることをお勧めします。乱雑な外観を与える可能性のある偶然の束ねを避けるために注意する必要があります。
5.4バンドリングを続けます。
ケーブル管理パネルを連続的に移動し、背面のジップタイで固定します（半メートルあたり1つのジップタイ）。バンドルされた6つのケーブルの最終セットは、ケーブル端から約1メートル離れたところに配置する必要があります。バンドリング後、隣接するペアを順番に固定し続け、その後の各ペアが半メートルごとに再び確保されます。これにより、ケーブルラックを設置する次のステップが容易になります。
5.5ケーブルラックを取り付けます。
次に、ケーブルラックを設置する時が来ました。前の手順を完了した後、ケーブルはよく組織されている必要があります。ケーブルをキャビネットの外にワークベンチに置くと、3人のチームがケーブルの終了を開始できます。所定の位置に続いて、終了プロセスはエラーを発生させずになります。終了プロセスの特定の詳細は、この翻訳の範囲を超えています。
5.6終了したケーブルラックをテストします。
終了したケーブルラックの接続性をテストします。テストが成功した場合は、キャビネットにそれらを取り付けることを進めます。いずれかのポイントがテストに失敗した場合は、ケーブル接続と配線の順序を注意深く調べてください。すべてのポイントがテストに合格するように努めます。すべてのモジュールが正常に終了してテストされたら、キャビネットにそれらをインストールすることを進めます。インストール後、元の計画に従ってネットワークケーブルをバインドし、きちんとした審美的に心地よい配置を確保します。各ポイントの接続性の記録を保持し、ログに永続的な障害を記録する必要があります。
