パッチパネルとは何ですか？
May 13, 2023
伝言を残す
1。パッチパネルとは何ですか？
A パッチパネルエンドユーザーまたはバックボーンケーブルの終了と整理に使用されるデバイスであり、展開と接続を可能にします。これは重要なコンポーネントですケーブル管理 垂直バックボーンと水平ケーブルサブシステムを相互接続するためのハブとして機能するサブシステム。通常、パッチパネルがインストールされますサーバーラックまたは壁に。アクセサリーの設置により、パッチパネルは、UTP、STP、同軸ケーブルなどのさまざまなケーブルタイプに対応できます。光ファイバー、およびオーディオ/ビデオケーブル。ネットワークエンジニアリングで使用される一般的なタイプのパッチパネルには、ツイストペアパッチパネルと光ファイバーパッチパネル。これらは、使用と場所に基づいて、メインディストリビューションフレーム（MDF）と中間分布フレーム（IDF）の2つの主要なカテゴリに分類されます。
使用法：

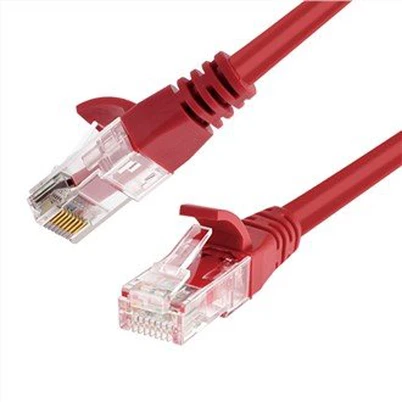

の目的パッチパネル中央オフィスのフロントエンド情報ポイントをモジュラーに管理することです。フロントエンドの情報ポイントケーブル（などCAT 5ケーブルまたはCAT6ケーブル）機器室に入ると、最初にパッチパネルのモジュールに接続されています。次に、パッチコード（RJ45コネクタ）パッチパネルをに接続するために使用されますスイッチ.
一般に、パッチパネルは管理デバイスとして機能します。パッチパネルがなければ、フロントエンドの情報ポイントがスイッチに直接接続されている場合、ケーブルの問題は再配線が必要になります。さらに、それは無秩序な管理につながり、繰り返しプラグとプラグを抜くとスイッチポートが損傷する可能性があります。パッチパネルの存在は、これらの問題を解決します。パッチコード.
パッチパネルの使用量と数量は、主にネットワークポイントの総数または特定のフロアのネットワークポイントの数に依存します（システム設計に応じて、近くのフロアを含む）。さまざまな建物とシステムの設計により、メインの機器室に異なるパッチパネル構成があります。
たとえば、1階にあるメインの機器室があり、すべてのフロアがその機器室に接続されたネットワークポイントを備えた4階建ての建物では、パッチパネルの量は、建物内のネットワークポイントの総数をパッチパネルポートの数（24ポート、48ポートなど）で割ったものと等しく、追加のマージンに等しくなります。ただし、建物には4階にメインの機器室がある9階建てがある場合、各階のケーブルを避けるために、各階に別々の機器室が設置され、各部屋に独自のスイッチ機器があります。この場合、メインの機器室のパッチパネルの数は、4階のネットワークポイントの数をパッチパネルポートの数（24ポート、48ポートなど）で除算することで決定されます。
パッチパネルは、ケーブル管理サブシステムの重要なコンポーネントであり、垂直バックボーンと水平ケーブルサブシステムを相互接続するためのハブとして機能します。通常、インストールされますサーバーラックまたは壁に。アクセサリーをインストールすることにより、パッチパネルはUTP、STP、同軸ケーブルの要件を満たすことができます。光ファイバーケーブル、およびオーディオ/ビデオケーブル。ネットワークエンジニアリングで一般的に使用されるパッチパネルには、ツイストペアパッチパネルと光ファイバーパッチパネルが含まれます。
2.なぜパッチパネルを使用するのですか？
2.1デザインの観点から：
ネットワークケーブル誰もが気づかなかったかもしれない要件があります。これは、必要に応じてデータと音声ポイントを交換する能力です。言い換えれば、同じ音声ポイントについて、配線を変更せずに、の選択パッチコード音声またはデータに使用されるかどうかを決定します。これにより、音声ポイントとデータポイントを同じように扱うことができ、個別の考慮事項が必要になり、統一された機器の使用が可能になるため、設計プロセスが便利になります。
コストが重要な考慮事項ではない場合、すべての情報ポイントをRJ45パッチパネルに接続でき、パッチコードを使用して、スイッチまたは音声パッチペインl（コストを考慮せずに、110ブロックまたはSTGやその他の種類の音声モジュールを持つものなど）。ただし、この設計は実際のアプリケーションではまれです。ほとんどの場合、音声とデータを区別する必要があり、さまざまな方法が利用可能です。
2.2建設の観点から：
スイッチング機器とケーブルシステム間の接続にパッチコードを使用して、多数の情報ポイントを備えた大規模プロジェクトでは、建設管理がより便利になります。また、きちんとした維持にも役立ちますサーバーラックパッチコードははるかに短いためです。テスト手順も簡素化されます。
2.3管理とメンテナンスに関する：
大規模なユーザーは、この側面に非常に懸念しています。パッチパネルは、作業効率を効果的に改善し、トラブルシューティング時間を短縮します。また、端子を交換するための便利で効率的な方法も提供します。
2.4パッチパネルの利点：
ユーザーラインをテストする従来の方法では、手動操作が必要です。集中型ケーブルを採用することにより、既存の自動テストシステムを使用してリモートユーザーラインをテストし、無人または最小限の操作を実現できます。
コンピューター化された操作は、コンピューター管理システムと統合され、操作を自動化できます。
集中型ケーブルを使用すると、最短パスを選択できますパッチコード、通常、2-3メートルのみを必要とするため、かなりの量のケーブルを節約します。対照的に、従来の方法では、多くの場合、パッチコードに数メートルまたは数十メートルを必要とします。
オフィスの移転、数の変更、またはケーブル再配置の場合、従来の方法では、労働集約的な多数のパッチコードを解体する必要があります。さらに、パッチコードを繰り返し挿入すると、パッチパネルの接続が緩くなります。集中型ケーブル化により、これらの操作は、コンピューター化された操作で完了し、パッチパネルの連絡先の摩耗を減らし、寿命を延ばし、障害物を最小限に抑えることができます。
集中化されたケーブルングにより、パッチコードを一度接続でき、複数の不規則によって引き起こされる混乱を回避できますパッチコード従来の方法の接続は、パッチパネルの審美的に心地よく整理された外観をもたらします。
3ネットワークケーブルにパッチパネルをインストールする方法
ネットワークケーブルのパッチパネルが無視されているため、ユーザーはパッチパネルの設置に関する詳細な調査を行っていない可能性があります。したがって、次の例は、モジュラーパッチパネルを使用してパッチパネルを正しくインストールする方法を示しています。

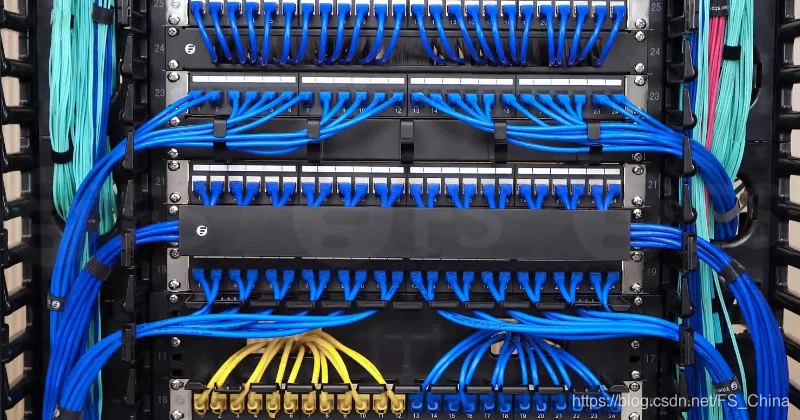

3.1最初に、ネジを使用してパッチパネルをサーバーラックに固定します。次に、ケーブルを整理し、ナイロンジップタイを使用して、パッチパネルまたはサーバーラックの垂直ラックの端にバンドルします。
3.2次に、終了するかどうかを選択しますネットワークケーブルサーバーラックの配置と操作の利便性に基づいて、背面または前面から。
正面から終了する場合は、ケーブルをパッチパネルの穴に引っ張り、適切な長さがきつすぎることも長すぎないようにし、ケーブルをパッチパネルの穴に押し込み、所定の位置にロックします。
3.3後部から終了する場合は、構造化されたケーブルの標準に従ってケーブルに適切な長さを選択します。次に、モジュールの背面にある数値順序に従って、ネットワークケーブルにメタルクリップ.

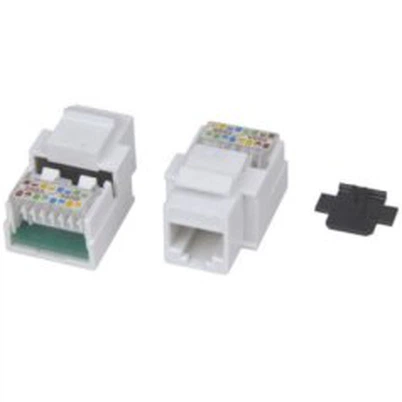

3.4ケーブルペアを終了する場合、数値順序とカラーコーディングに従うことが重要です。
終了ツールを使用して、ケーブルペアをパッチパネルモジュールに挿入します。ケーブルペアを終了した後、ケーブルがきちんとバンドルされて固定されていることを確認してくださいケーブルフィクサー,それらが垂れ下がらないようにします。最後に、パッチパネルモジュールパネルに均一なコードを備えたラベルを添付または挿入します。
4。ネットワークケーブルにパッチパネルの設置に関するメモ：
4.1パッチパネルの正しい接続シーケンスは次のとおりです。
スイッチ - フロントパッチパネル - リアパッチパネル - 情報アウトレット - ユーザーコンピューター。フロントエンドケーブルは機器室に入り、最初にフロントパッチパネルに接続されています。次に、パッチコードを使用してパッチパネルをスイッチに接続します
.
4.2パッチパネルは標準化されたデバイスであり、パンチダウンツールを使用して均一な標準に従ってネットワークケーブルを終了することが重要です。
ネットワークケーブルでは、EIA/TIA568AおよびEIA/TIA568Bの国際標準が一般的に使用されています。
4.3ケーブル管理は、パッチパネル用の補助デバイスです。
ケーブルの変形を効果的に削減し、ネットワーク接続ポイントの安定性を改善し、ゆるいまたは変形したケーブルによって引き起こされるネットワーク障害を回避します。
4.4ネットワーク情報ポイントの総数と床の分布に基づいて、パッチパネルを構成します。
数量を計算するときは、将来のネットワーク拡張に対応するためにマージンを残すことが不可欠です。
4.5パッチパネルのラベルは、通常、キャビネット番号、パッチパネル番号、ポート番号、およびその他の情報を示しています。
したがって、同じネットワークプロジェクトでは、一貫したコーディングルールを確保することが重要です。これは、将来の使用とメンテナンスに役立ち、パッチパネル、スイッチ、その他のコンポーネントの場所と対応する機能の迅速な識別を可能にします。
4.6パッチパネルで終了作業を完了した後、パッチパネルの数、ラックの高さ、距離などに基づいて予約されたケーブルの長さを決定します。
ネットワークメンテナンス中に終端モジュールに問題がある場合、近くにある予約されたケーブルを使用して既に終了した部分をカットして再ターミングできるようにするには、長さが短すぎてはなりません。
4.7予約されたケーブルを垂直ループでバンドルして整理する場合、電気性能に影響を与える可能性のある曲げを避けるために、ケーブルングの基準に従って曲げ半径に注意を払ってください。
要約すると、パッチパネルは標準化に使用されるデバイスですネットワークケーブル、ネットワークインストール（LANなど）で一般的に使用され、スイッチと組み合わせて、サーバーラック内にインストールされます。

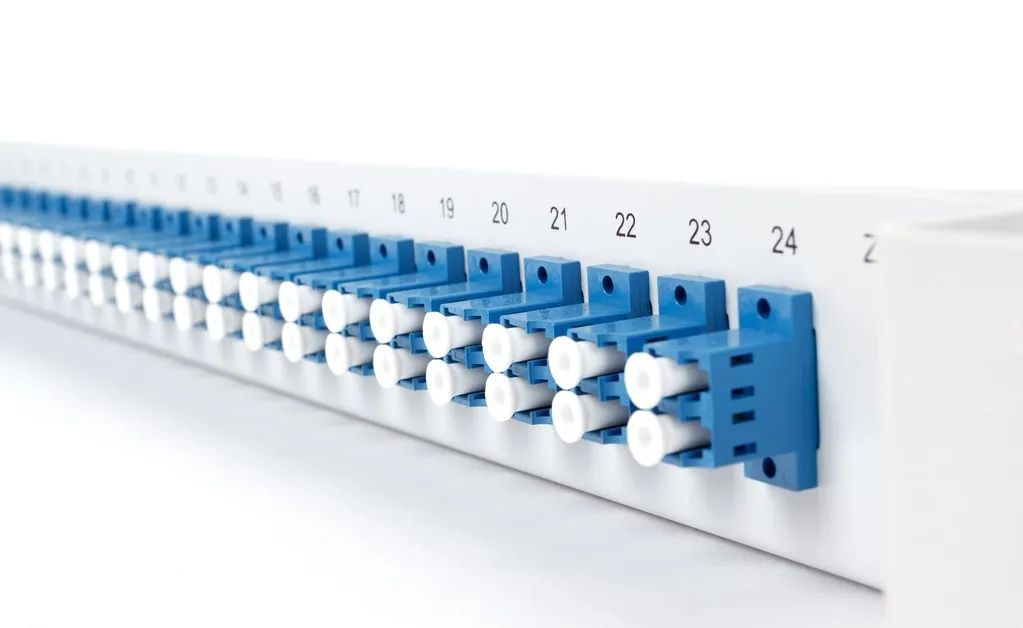

インストールするときファイバーパッチパネル、いくつかの要因を考慮する必要があります。まず、パッチパネルのシャーシに繊維強度フィルムが形成されるように、光ファイバーケーブルの残りの長さを考慮する必要があります。これにより、ファイバーがパッチパネルから引き出されるのを防ぎ、ケーブルの過度のストレスを防ぎます。
第二に、保護パフォーマンスが重要です。光ファイバーパッチパネルは、偶発的な接触を防ぐためにコネクタを十分に保護する必要があります。
最後に、適応性が重要です。光ファイバーパッチパネルでは、既存のコネクタの取り外しと、水平またはバックボーンケーブルからの新しいコネクタまたは繊維の添加を可能にする必要があります。
