銅ケーブルと光学ケーブルの種類
May 11, 2023
伝言を残す
現在、クラウドコンピューティングや人工知能などの新しいビジネスの出現により、データセンターの規模が継続的に拡大しており、そのアーキテクチャとケーブルはより複雑になっています。の軽量で徐々にコストが削減されます光繊維バックボーンネットワークデバイスの光ファイバーの需要が高まっています。大きくデータセンター、光ファイバーは、総ケーブルの70％以上を占め、はるかに超えています銅ケーブル。しかし、これはそれを意味します光ファイバー銅ケーブルを完全に交換しますか？必ずしもそうではありません。
I.なぜ銅ケーブルはまだデータセンターの不可欠な部分であるのですか？
1。アプリケーションの比較
光ファイバーは、より高い帯域幅に対する需要が増加しているため、特にバックボーンアプリケーションでデータセンターで大きなシェアを獲得していますが、銅ケーブルは依然としてデータセンターで重要な役割を果たしています。特に、特別な環境での音声伝達や電源などのアプリケーションでは、銅ケーブルを光ファイバーに置き換えることはできません。
2。銅ケーブルのユニークな利点
100メートル以内の包括的な水平ケーブルのために、銅ケーブルは、メンテナンス、コスト、およびケーブルの点で光ファイバーよりも優れています。光繊維の繊維コアは、銅ケーブルの銅に比べて脆弱であり、設置とメンテナンス中に適切な注意が払えないため、光ファイバーは簡単に壊れ、コストが増加します。さらに、光ファイバーの価格は市場である程度減少していますが、一般に銅ケーブルの価格よりも高くなっています。したがって、光ファイバーと比較して、銅ケーブルはケーブルとメンテナンスの点でより便利であり、コストが低くなります。
銅ケーブルは、イーサネット（POE）に基づいて、音声信号伝送、ワイヤレスアクセス、電源システムなどのアプリケーションの光ファイバーに置き換えることはできません。
第一に、光ファイバーとは異なり、銅ケーブルは電気パルスを使用してデータを送信し、音声信号をサポートできるようにします。第二に、銅ケーブルの銅は電気を伝導できますが、光繊維で使用されるガラス繊維はできません。その結果、銅ケーブルは同時にデータの接続と電源を提供し、ワイヤレスアクセス、POEシステム、LEDベースの電力システムなどで広く使用されています。
さらに、TIA -568。2- d標準が承認されていますモジュラープラグRJ45の成長を促進するデバイスを接続するためのオプションとして、終了リンク（MPTL） 銅ケーブル特にIPカメラを使用した監視システムでのアプリケーション。さらに、この仕様の付録により28AWGネットワークパッチコードが導入されており、より小さなゲージの銅ケーブルは、空気の循環とスペースの利用に役立ち、高密度アプリケーションの開発を可能にします。
ii。銅ケーブルの種類とアプリケーションは何ですか？
銅ケーブルの一般的なタイプは何ですか？現在、カテゴリ5E、6、6a、7、および8ネットワークパッチコードなど、市場に利用できるさまざまな種類の銅ケーブルがあります。次のように、さまざまな種類の銅ケーブルには異なるケーブルアプリケーションがあります。
1。カテゴリ5Eケーブル
カテゴリ5Eネットワーク パッチコード、としても知られていますCAT5Eケーブル、2001年にTIA/EIAによって開発されました。減衰は低く、最小限のクロストーク、100MHzの最大帯域幅、最大透過率は1000MB/sです。カテゴリ5ケーブルと比較して、CAT5Eケーブルは、Crosstalk-to-Crosstalk比（ACR）、信号対雑音比（SNR）、および遅延エラーが小さいことを含む、大幅なパフォーマンスの改善を提供します。 CAT5Eネットワークパッチコードは、100MB/sおよび1000MB/sのイーサネットに適しており、ホームネットワークまたは屋内ケーブルによく見られます。一般に、CAT5Eケーブルの最大透過距離は100メートルを超えず、理想的な距離は90メートル以内です。

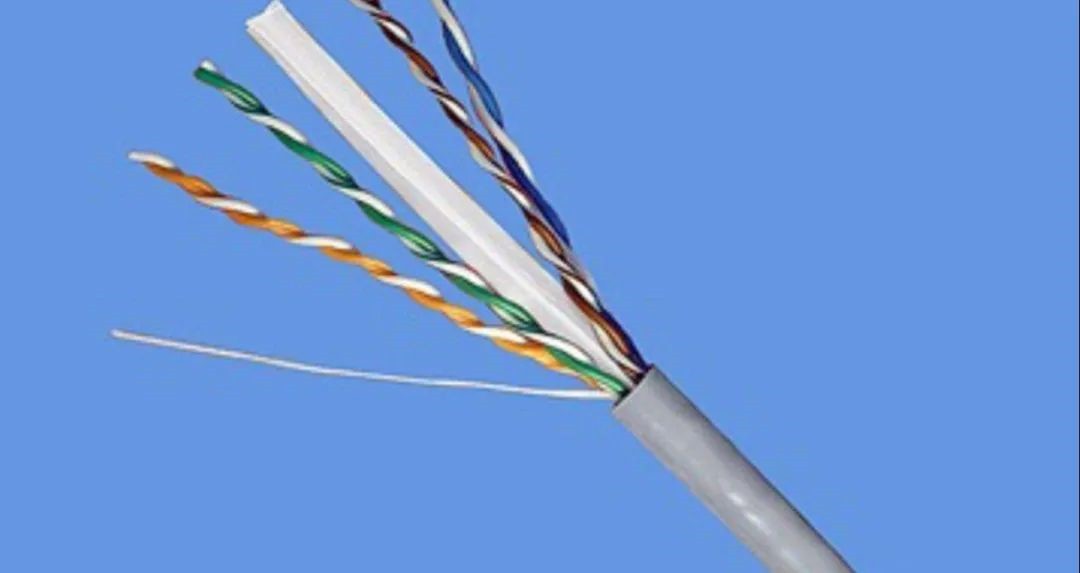

2。カテゴリ6ケーブル
カテゴリ6ネットワークパッチコード、とも呼ばれますCAT6ケーブル、250MHzの帯域幅と10GB/sの最大透過率を持っています。カテゴリ5Eケーブルと比較して、CAT6ケーブルの内部構造が最適化されています。彼らは、より小さなねじれたペアのピッチでクロススケレトン構造を利用しており、クロストークとリターンの損失の点でパフォーマンスを向上させます。 CAT6ケーブルは、カテゴリ5Eケーブルよりも高い送信パフォーマンスを提供し、1Gbpsを超える送信レートのアプリケーションにより適しています。一般に、CAT6ケーブルの最大透過距離は100メートルを超えません。
3。カテゴリ6Aケーブル
カテゴリ6Aネットワークパッチコード、とも呼ばれますCAT6Aケーブル、CAT6ケーブルの改良バージョンです。 CAT6ケーブルの帯域幅の2倍で、最大500MHzの透過周波数と10GB/sの最大透過率があります。 CAT6Aケーブルの優れた構造により、エイリアンクロストーク（AXT）の排除に役立ち、最大120メートルの距離をサポートできますが、実際のアプリケーションのために100メートル以内に滞在することをお勧めします。さらに、CAT6Aケーブルには、CAT6ケーブルと比較して導体材料が厚く、産業環境により適しています。
低電圧分野の多くの人々は、CAT6とCAT6Aケーブルの違いについて質問をするかもしれません。次の図は、違いを説明するのに役立つ比較を提供します。
4。カテゴリ7ケーブル
カテゴリ7ネットワークパッチコード、とも呼ばれますCAT7ケーブル、最大600 MHzの伝送周波数を持ち、100メートルの伝送距離内で10Gbpsの伝送速度をサポートします。 10ギガビットイーサネットに適しています。以前の世代のネットワークパッチコードと比較して、CAT7ケーブルは強力なシールド機能を備えており、減衰を効果的に削減します。スイッチを接続するのに適しています、パッチパネル、および高密度データセンター内のその他の機器。 50メートルのトランスミッション距離で、CAT7ケーブルは最大40gbpsのトランスミッションレートを達成でき、15メートルの距離であっても、速度は100gbpsに達する可能性があることに言及する価値があります。現在、CAT7ケーブルは、柔軟性と管理性の欠如のために広く採用されていません。
5。カテゴリ8ケーブル
カテゴリ8ネットワークパッチコード、とも呼ばれますCAT8ケーブル、ANSI/TIA -568- c。2-1で定義された次世代のツイストペア銅ケーブル標準です。最大2000MHzの帯域幅と最大40GB/sの透過率をサポートしています。ただし、最大透過距離はわずか30メートルであるため、短距離接続に適しています。データセンター、サーバーなど、スイッチ、およびパッチパネル。 CAT8ケーブルは、25GBase-Tおよび40GBase-Tアプリケーション用に特別に設計されているため、データセンターのスイッチとサーバーを相互接続するのに特に適しています。
Ⅲ. まとめ
光ファイバーケーブルまた、銅線は、データセンターの2つの一般的な伝送メディアです。どちらも干渉と優れたセキュリティに対する抵抗を提供します。しかし、光ファイバーと銅線の主な違いは何ですか？違いは主に次の4つの側面にあります。
1。送信距離
一般に、銅線の透過距離は100メートルを超えませんが、光ファイバーの最大透過距離は最大100キロメートル（シングルモードファイバー）に達し、銅線のそれをはるかに上回ります。
2。送信速度
現在、銅線の最大透過速度は最大40 Gbps（カテゴリ8イーサネットケーブルやDACパッシブ銅ケーブルなど）に到達できますが、光ファイバーは最大100 Gbps（OM4などの速度を達成できます。光ファイバーパッチコード）、銅線を大幅に上回っています。
3。メンテナンスと管理
作成RJ45プラグまた、デバイスポートを銅線で接続するのは比較的簡単です。対照的に、光ファイバーの切断、スプライシング、および接続は、より高い精度が必要であり、より複雑な操作です。
4。コスト
同じ長さで、光ファイバーは一般に銅線よりわずかに安いです。ただし、光ファイバー接続機器（光ファイバーカプラーなど）のコストと取り付けは、銅線のコストよりも高くなっています。したがって、プロジェクトコストの点では、光ファイバーは銅線よりも高価になる傾向があります。
上記の比較から、光ファイバーと銅線の両方に独自の利点があることは明らかです。
銅ケーブルは、音声送信、屋内ネットワーク、水平ケーブル、POEシステムなどのアプリケーションで依然として非常に重要です。それらは光ファイバーに完全に置き換えられません。さらに、銅技術は、より多くのデバイスを接続するための将来の需要を満たすために、継続的に研究および開発されています。
