AWGゲージとは何ですか？

AWGゲージとは何ですか？今日の記事では、ネットワークケーブルコアの直径とAWGゲージパラメーターについて説明します。

1.ネットワークケーブル仕様のAWGゲージ。

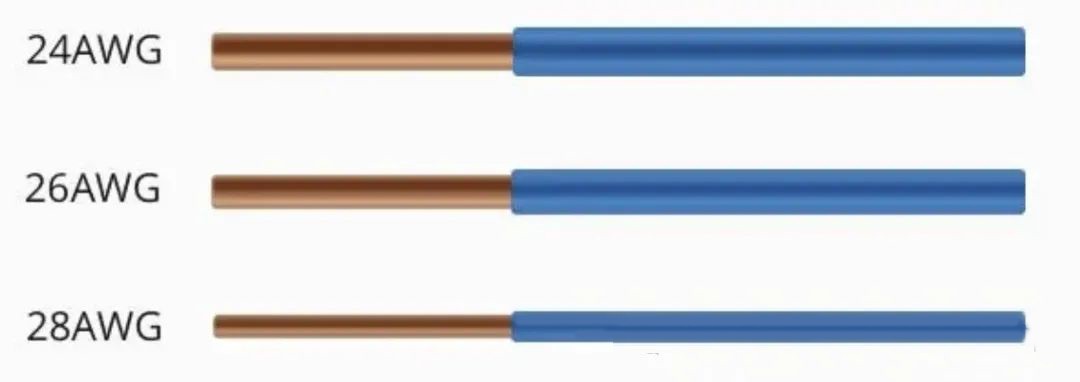

購入するときネットワークケーブル、26AWGや24AWGなどのAWGゲージがよく見られ、場合によっては24AWGがケーブルにラベル付けされています。 AWGが何を意味するのか知っていますか？ AWGは、ネットワークケーブルのゲージを示すためだけでなく、ビデオケーブル、HDMIケーブルなどにも登場します。ゲージの比較チャートがあることをご存知ですか？ AWGは、ネットワークケーブルの導体グレードと直径を指します。 AWGはアメリカのワイヤーゲージの略であり、はい、それは米国の標準セットです。これは、茶色とシャープのワイヤーゲージとも呼ばれる導体の直径を区別するための標準です。 24AWGや26AWGなどのAWGの前の数は、最終直径を形成する前にワイヤが通過する必要がある穴の数を示しています。数が大きいほど、ワイヤが通過する穴のグレードが高くなり、ワイヤの直径が小さくなります。覚えておいてください、それは逆に比例しています - 数が大きくなるほど、ワイヤーが薄くなります！ワイヤーが厚く、体力が向上し、抵抗が低くなります。

中学生の物理学で学んだように、ケーブルが厚くなるほど、電流が運ぶ可能性が高く、抵抗が低くなります。ただし、ワイヤーが厚くなるには、ケーブルを作るためにより多くの銅が必要であるため、ケーブルを重く、取り付けが難しく、より高価になります。ケーブル設計の課題は、必要な電圧と周波数でワイヤの最大容量を確保しながら、可能な限り最小のワイヤの直径（コストと設置の複雑さを削減するため）を使用することです。

2。異なるワイヤーゲージの使用シナリオ。

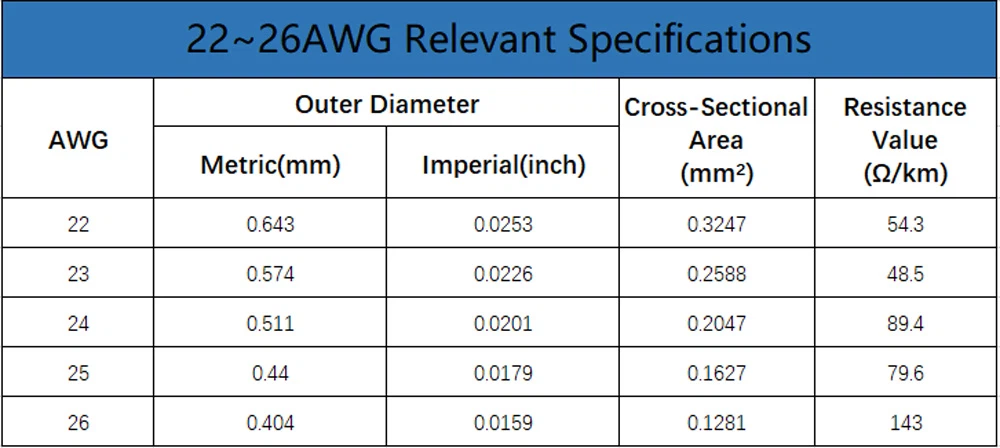

AWGの標準とコアの直径のサイズは、100年以上前に米国によって確立され、技術の進歩により、ワイヤの導電率は継続的に改善されました。ワイヤーの場合、より重要なのは、特にオームで測定されるインピーダンスです。したがって、ワイヤの実際のサイズは、仕様よりもわずかに大きくなったり小さくなったりすることがあります（通常はわずかに小さく）。

ただし、コアの直径には制限が必要です。薄すぎる場合でも、たとえ薄すぎますギガビットネットワークケーブル、送信距離は制限されます。コアが小さいほど、断面領域が小さく、必然的に抵抗が大きくなります。当然、電流は遠くまで移動できません。 24awgはcat6に適している可能性があり、28awgは通常に使用されますCAT5Eケーブル？ Cat5またはCat6について話すとき、私たちは主にそれらの伝送周波数と帯域幅に言及しているため、これの仕様はありません。薄いケーブルが高周波数を送信できないと言っているわけではありません。

24AWGケーブルは、直径が大きいため、曲げ半径が限られており、ケーブルルーティングにはより多くのスペースが必要です。一方、直径が小さく曲がった28AWGケーブルは、設置が簡単で、24AWGケーブルよりもケーブルルーティング用のスペースがはるかに少なくなります。次の画像は、24awgの束が占めるスペースの比較を示していますCAT6ケーブル28AWG CAT6ケーブルのバンドル。同じ数のケーブルを使用すると、28AWG CAT6ケーブルは、ケーブルルーティングスペースの25％から30％を効果的に節約でき、キャビネットの利用を大幅に改善し、高密度ケーブルに適しています。長距離伝送の場合、常に厚いコアを備えたケーブルを選択してください。キャビネット間の接続の場合、より薄いコアケーブルが望ましいです。

3。導体直径の耐性。

ネットワークケーブルのコア耐性は、ネットワークケーブルの製造中のさまざまな要因（材料、プロセスなど）のために、コアの断面サイズの偏差を指します。この偏差は、プラスとマイナスの耐性を表します。耐性は通常、パーセンテージとして表されます。たとえば、1 0 0}のコア直径の正の耐性範囲は​​、ネットワークケーブルが0.011mmから0.015mmであり、負の許容範囲は-0}。コア耐性に関するこの標準は、ネットワークケーブルのパフォーマンスと安定性を確保するために重要です。関連する基準によれば、ネットワークケーブルコアの直径は、製造および設置中の互換性と信頼性を確保するために、特定の許容範囲を許可されています。

直径が大きいと、ネットワークケーブル端子接続の品質が低下し、ネットワークケーブルの信号品質に影響を与える可能性があります。過度に大きな直径があると、末端の圧力がいくつかの小さな点に集中し、コアの変形、切断、その他の問題に簡単につながる可能性があります。逆に、直径が過度に小さいため、接続応力が過度に濃度を発生させ、信号の干渉、切断、およびその他の問題を引き起こす可能性があります。ネットワークケーブルコアの耐性は、標準サイズからの直径サイズの偏差範囲です。コア直径が小さいほど、製造プロセスの耐性の要件が高くなります。現在、広く使用されているネットワークケーブル標準には、TIA/EIA {{{0}}} B、ISO/IEC118 0 1、およびGB/T5 0 311などがあります。通常、ネットワークケーブルコアの許容範囲は{0。0 0 5から0.02インチ（0.13〜0.51ミリメートル）です。これらのうち、0.01インチ（0.25ミリメートル）がより一般的な基準です。
