ファイバー分布フレーム
Feb 22, 2025
伝言を残す
この記事では、ファイバー分布フレームについて包括的かつ包括的に説明し、次のコンテンツが含まれます。
1。アプリケーションシナリオと開発動向ファイバー分布フレーム
2。ファイバー分布フレームの分解と構造の概要
3。ファイバー分布フレームの設置とアプリケーション
4。ファイバー分布フレームとファイバー端子ボックス:
1。ファイバー分布フレームのアプリケーションシナリオと開発動向

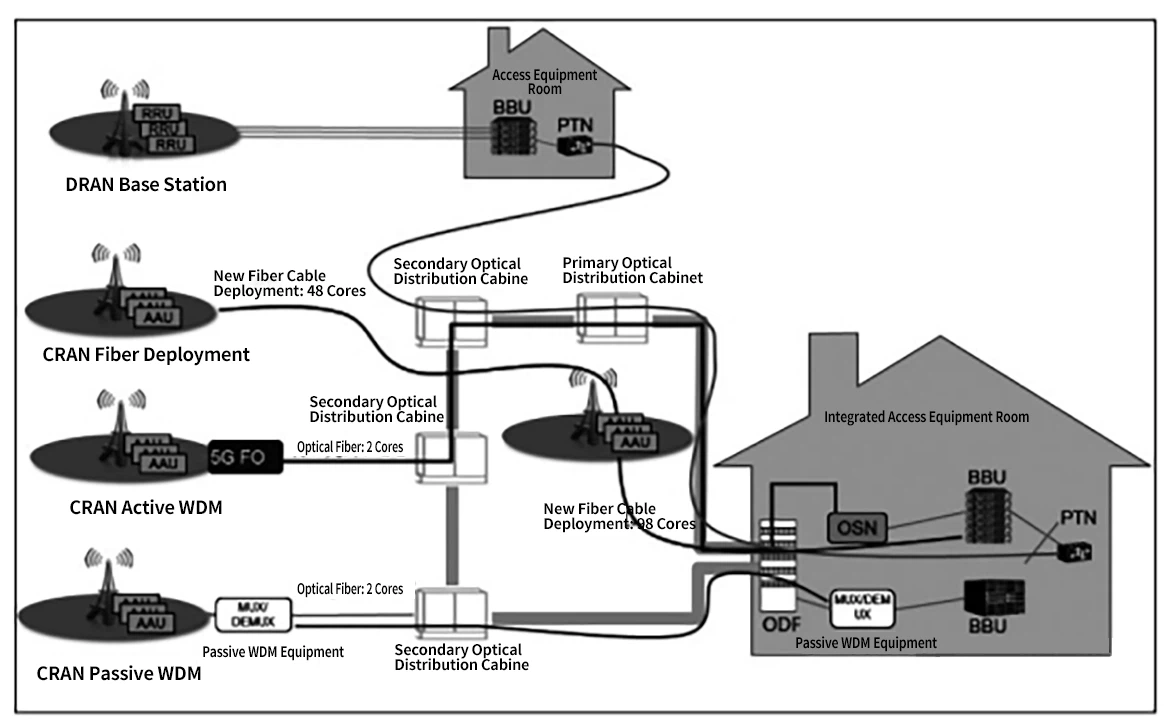

5G展開図
データセンターレイアウトリファレンス図
背景：FDF（ファイバー分布フレーム）とそのモジュール化について
FDF、またはファイバー分布フレームは、配線室と機器室間の光ケーブルの終了、利用、および管理に使用される重要なコンポーネントです。構造化されたケーブルシステムでは、ODFは、機器またはその終了の間の水平ケーブル、および集中ポイントでの相互接続に適しています。堅牢でインストールしやすい設計により、インストールと運用コストが削減され、大規模なフロントラベルスペースがポートの識別を容易にします。
壁に取り付けられたファイバー分布フレームは、通常、箱のような構造として設計されており、ケーブルや繊維コアの少ない場所に最適です。ラックに取り付けられたファイバー配布フレームは、標準キャビネットに直接インストールでき、大規模な光ネットワークに最適です。ラックマウントフレームは、ファイバーカプラーがシャーシに直接取り付けられている固定コンフィグレーザーフレームと、ユーザーがケーブルの量と仕様に対応するモジュールを選択できるモジュラー設計の2つのタイプにさらに分類され、ネットワークの調整と拡張を容易にします。
トランスミッションルームまたは機器間 - 特に異なる部屋を相互接続するとき - ファイバーパッチコードODFを介して使用されます。パッチコードが効果的に機能するには距離が長すぎる場合、繊維のスプライシングが必要になります（実際のガイダンスについては、ファイバースプライシングに関するDasauの通信チュートリアルを参照してください）。
ODF -PRIME I770モジュラーODF-引き出しタイプ
単一のサブラックは、4つのプライムファイバーユニットを収容できます。これらのユニットは、再構成のためのツールを必要とせずに、さまざまな方法で組み合わせて組み立てることができます。プライムシリーズには、ファイバー終端、スプライス、ブランチケーブル、ジャンパー、および超長いストレージニーズのモジュールが含まれています。 R＆Mの超高密度LCアダプターを装備すると、Prime ODFの総容量は5,376のFO接続に達します。この高い梱包密度は、ポートあたりの平均コストを削減します。
単一のサブラックは、4つのプライムファイバーユニットを収容できます。これらのユニットは、再構成のためのツールを必要とせずに、さまざまな方法で組み合わせて組み立てることができます。プライムシリーズには、ファイバー終端、スプライス、ブランチケーブル、ジャンパー、および超長いストレージニーズのモジュールが含まれています。 R＆Mの超高密度LCアダプターを装備すると、Prime ODFの総容量は5,376のFO接続に達します。この高い梱包密度は、ポートあたりの平均コストを削減します。
引き出しシステムは、コンジット内に保持することにより、アセンブリ、メンテナンス、クリーニング中に繊維を保護します。チャネルシステムは、繊維がスプライス領域に向かってルーティングされるため、繊維を保護します。コネクタは、クリーニングまたは検査のために引き出しをサービス位置に引き込むことで、検査および操作できます。
2。繊維分布フレームの分解、構造の概要、および関数
ファイバー分布フレーム（FDF）は、ケーブルターミナルでの繊維スプライシング、光学コネクタの設置、ルート調整、過剰なピグテールの保管、ケーブル保護などのタスクに主に使用される光透過システムの重要なサポートデバイスです。使用状況中に柔軟性を高めながら、光学通信ネットワーク内で安全な動作を確保する上で重要な役割を果たします。
2.1ファイバー分布フレームの機能
最近の光学通信建設プロジェクトで実施された比較分析を通じて、ODFを選択する際にいくつかの重要な考慮事項が特定されています。
2.2コア容量：
ファイバー分布フレームのファイバーコア容量は、交換内で使用されるファイバーコアの最大数で光学ケーブルの完全な設置をサポートする必要があります。可能な場合はいつでも、光パスの構成と管理を簡素化するために、頻繁な相互接続を備えた複数の光ケーブルを同じフレームにインストールする必要があります。さらに、分布フレームの容量は、光ケーブルで一般的に見られる標準のファイバーコアカウントと一致し、使用中の構成が不一致のために無駄な容量を最小化または排除する必要があります。
2.3コア関数タイプ
光ケーブルラインの端子デバイスとして、ファイバー分布フレームには4つの基本的な機能が必要です。
固定関数
光ケーブルがフレームに入ると、その外側シースと強度メンバーを機械的に固定する必要があります。接地保護コンポーネントをインストールする必要があり、最終保護対策を適用する必要があります。繊維もグループ化して保護する必要があります。
光ケーブルがフレームに入ると、その外側シースと強度メンバーを機械的に固定する必要があります。接地保護コンポーネントをインストールする必要があり、最終保護対策を適用する必要があります。繊維もグループ化して保護する必要があります。
スプライシング関数
光学ケーブルからピグテールに描かれた繊維をスプライシングした後、余分な繊維をきれいに巻き付けてしっかりと保存し、スプライスジョイントの適切な保護を確保する必要があります。
光学ケーブルからピグテールに描かれた繊維をスプライシングした後、余分な繊維をきれいに巻き付けてしっかりと保存し、スプライスジョイントの適切な保護を確保する必要があります。
分布関数
ピグテールに取り付けられたコネクタはアダプターに接続されており、アダプターの反対側のコネクタとの光パス接続を可能にします。アダプターとコネクタは、柔軟な挿入と取り外しを可能にする必要があります。光学パスは、簡単な割り当てとテストをサポートする必要があります。
ピグテールに取り付けられたコネクタはアダプターに接続されており、アダプターの反対側のコネクタとの光パス接続を可能にします。アダプターとコネクタは、柔軟な挿入と取り外しを可能にする必要があります。光学パスは、簡単な割り当てとテストをサポートする必要があります。
ストレージ機能
ファイバー分布フレームは、さまざまなクロス接続のストレージを提供する必要があります光パッチコード間ラック、それらを組織的な方法できれいに配置できるようにします。ファイバー分布フレームの内部構造は、明確な繊維ルーティング、調整の容易さ、および最小曲線半径の仕様のコンプライアンスを確保するために、十分なスペースと明確なルーティングメカニズムを提供する必要があります。
ファイバー分布フレームは、さまざまなクロス接続のストレージを提供する必要があります光パッチコード間ラック、それらを組織的な方法できれいに配置できるようにします。ファイバー分布フレームの内部構造は、明確な繊維ルーティング、調整の容易さ、および最小曲線半径の仕様のコンプライアンスを確保するために、十分なスペースと明確なルーティングメカニズムを提供する必要があります。
光ファイバーネットワークの開発により、ファイバー分布フレームの既存の機能は、新たな要件を満たすことができなくなります。一部のメーカーは、特定のファイバーネットワークコンポーネントなど、スプリッター、波長分割マルチプレクサ（WDM）、および光スイッチを分布フレームに組み込んでいます。このアプローチは、ネットワークへの統合を簡素化するだけでなく、ファイバー分布フレームの機能と柔軟性を向上させます。
2.4標準繊維分布フレーム
通常、標準のファイバー分布フレームは、12、24、48、72、96、144などのファイバーコアカウントで利用できます。
2.5のスプライストレイファイバー分布フレーム
ファイバー分布フレーム（FDF）のスプライストレイは、光ケーブルとインターフェイスのタイプに応じて、FC、SC、LC、STアダプターを含むさまざまな種類の光ファイバーコネクタに対応できます。光ケーブルは、屋内/屋外シングルモードケーブル、マルチモードケーブル、または10G OM3ケーブルです。
ファイバー分布フレームのスプライストレイのFCファイバーコネクタ
ファイバー分布フレームのスプライストレイのSCファイバーコネクタ
ファイバー分布フレームのスプライストレイのLCファイバーコネクタ
ファイバー分布フレームのスプライストレイのSTファイバーコネクタ
繊維分布キャビネット
スプライストレイが統合フュージョンスプライストレイと呼ばれるのはなぜですか？その理由は、プラスチックトレイ、光ファイバーカプラー、ピグテール（ほとんどバンドルされたピグテール）が含まれているためです。
2.6バンドルされたピグテールの紹介
ピグテールバンドルとも呼ばれるバンドルされたピグテールには、一方の端にコネクタがあり、もう片方には裸繊維があります。これらは他の光ケーブルコアと融合されており、通常、光学ケーブルと端子機器をリンクするために、光学端子ボックスと配布フレームで使用されます。
バンドルされたピグテールのカラーシーケンスは、通常、標準のカラーコード規則に従います。
光ファイバーカプラーは、繊維間の取り外し可能な（可動）接続を可能にするデバイスです。光ファイバーの両端をしっかりと整列させて、システムの破壊を最小限に抑えながら、送信と受信繊維の間の光伝達を最大化します。
一般的に使用される光ファイバーカプラーは次のとおりです。
ODFSでは、正方形のカプラーが従来のFCカプラーに取って代わることがよくあります。
3。ファイバー分布フレームのインストールとアプリケーション
ファイバー分布フレームの実用的なアプリケーション：
まず、光ファイバーケーブル
光ファイバーケーブルを固定し、
融合は光ファイバーをスプライします
繊維をルーティング用に準備します。
以下は、Huaweiのe 2000- odfボックスシステムを使用したケーススタディの概要を例に挙げています。
インストールプロセスの概要：
インストールプロセスとツールの紹介
さまざまなアプリケーションシナリオ：
さまざまなアプリケーションシナリオ：
3.1インストール手順：
オンサイトの要件に基づいて、適切なインストールステップを選択します。インストールのスペースが制限されている場合は、代わりにステップ2に従ってください。このガイドでは、ステップ1を例として使用します。
3.2インストールアプローチ
空間制約モードAに基づいて、2つの潜在的なインストールアプローチが概説されているため、E2000ファイバーを機器ラックに導入することが含まれます。モードBでは、それらを顧客ケーブル領域（配線クローゼット）に紹介します。このガイドは、例としてモードAに焦点を当てています。
必要なツール：
3.3インストールプロセス
3.3.1。ラックにボックスを取り付けます
フローティングナット（ケージナット）を取り付けます。
このガイドは、{19-インチオープンラックにのインストールを示しています。ボックスは、21-インチ開いたラックにも取り付けることができます。次の手順では、21-インチオープンラックのインストールの取り付け耳の位置を調整する方法を説明します。
WDM機器ボックスとサブラックの間に100 mmの垂直スペースを維持します。
a。 19-インチ開いたラックにマウントします
a。 19-インチ開いたラックにマウントします
b。 21-インチ開いたラックにマウントします
スレッドパネルが取り付け耳をねじ込み、締めてボックスを固定します。
取り付け耳を21-インチ開いたラックの位置に移動します。
3つのプリセットマウント位置が提供されます。
ラックの予約された設置深度に従って、取り付け位置を選択します。
3.3.2 E2000ファイバーを機器ラックに取り付けます
1）E2000ファイバーを、ラックの背面の上部から機器ラックに導きます。
2）Subrackに配置されている間、E2000ファイバーを必要な長さに剥ぎ取ります。
3）ストリッピングツールを使用して、端から約40mmのケーブルジャケットを削除します。テープを引き裂いた後、リップコードを引っ張ってジャケットを約1960mmに分割し、剥がれたジャケットを取り外します。
4）ストリップエリアで強度メンバーをトリミングし、長さ約600mmのバックリングスリーブを取り付け、E2000ファイバーの端を断熱テープでラックに固定します。
5）強度メンバーを使用して、E2000ファイバーを背面からボックスの前面にルーティングします。断熱テープで強度メンバーとファイバーの両方をラックに固定します。次に、強度メンバーを引いて、E2000ファイバーをボックスの前面にガイドします。
6）装置サブラックのボックスのエントリポートから、着信ケーブルからE2000ファイバーを供給します。
7）サブラックから箱を引き出し、E2000ファイバーを機器ラックにきちんと絡み合っています。
8）e2000ファイバーをジップタイでラックに固定し、スプライストレイを開いてスプライシングします。
3.3.3 E2000ファイバーを顧客の光学ケーブルに接続します
a。顧客の前面光ケーブルにE2000ファイバーをルートします。
この時点からアンチキンクチューブを取り付けます。
ケーブルタイとの接合部は、箱から少なくとも50mm、垂直に200mm〜260mmである必要があります。
顧客の光学ケーブルのE2000ファイバーの長さは約1200mmです。アンチキンクチューブの長さ= l + 100 mm（l：e2000ファイバー長ラックからカセットトレイを完全に延長するとき：100mm：ボックス内に事前にインストールされたアンチキンクチューブ長）。
b。 E2000ファイバーを顧客の光学ケーブルに取り付けます。
黒いキャップを取り外し、コネクタをアダプターに挿入します。
ボックス内の顧客の光学ケーブル内のE2000ファイバーをコイルします。
アダプターのインストールオリエンテーションを観察します。
E2000ファイバーのピグテール番号がアダプターブラケット番号に対応することを確認してください。
接続とテスト中にすべてのファイバーコネクタをきれいにします（汚染されたコネクタは、光学的損失を増加させ、テスト結果を妥協します）。
繊維曲げ半径を30mm以上維持します。
3.3.4。スプライシングとファイバーの巻き込み
1）繊維剥離の長さに関する要件に注意してください
2）2。0 mm E2000ファイバーピグテールを剥ぎ取り、機器ラックにルーティングします。
3)
a）繊維をスプライス保護チューブに入れます。
b）E2000ファイバーのピグテールを剥ぎ取り、顧客の光学ケーブルにスプライスし、30 mmのファイバーコアを露出させます。
c）E2000ファイバーを剥ぎ取り、それを装置ラックに配線し、30 mmのファイバーコアを露出させます。
d）ファイバーコアをきれいにします。
b）E2000ファイバーのピグテールを剥ぎ取り、顧客の光学ケーブルにスプライスし、30 mmのファイバーコアを露出させます。
c）E2000ファイバーを剥ぎ取り、それを装置ラックに配線し、30 mmのファイバーコアを露出させます。
d）ファイバーコアをきれいにします。
4）融合スプライサーを使用してスプライシングを実行し、このプロセス中に発生する異常を分析します。
5）繊維をスプライストレイにコイルし、トレイカバーを閉じます。
- 外側の鞘の色と一致する繊維のペアのペア。
- 各E2000ファイバーピグテールの表面には、識別目的で数字が付いています。
6）パスレコードを完成させ、各E2000ファイバーピグテールにラベルを取り付け、顧客の光学ケーブルに対応します。

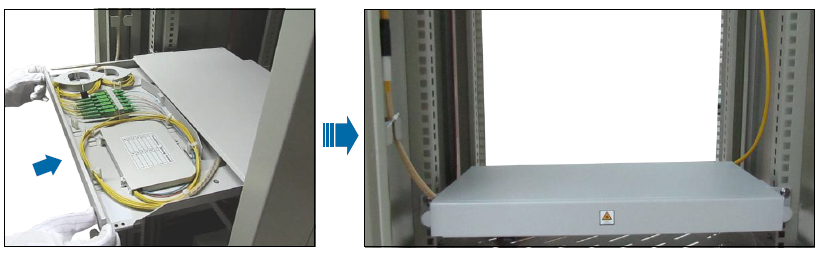

7）フロントパネルを閉じて、インストールを完了します。
3.4その他
このセクションでは、オプションの手順とインストールに関する追加のガイドラインを提供します。
他のインストール方法（オプション）。
b e -2000™サービスアダプターの使用：E2000ファイバーコネクタのエンドフェイスを検査するときは、素手で金属カバーを開けないでください。代わりに、この目的のために特別に設計されたE -2000™サービスアダプターを使用します。
c. インストールプロセスのステップ2について
d。インストール後の検査：インストールを完了したら、ボックスを3回引き出してプッシュし、次を確認してください。
- 箱の外側：光ケーブルが適切に接続されていることを確認し、少なくとも30 mmの曲げ半径を維持します。
- 箱の内側：繊維が緊張していないことを確認し、少なくとも30 mmの曲げ半径を維持します。
3.5結論：
ファイバー分布フレームは、モジュール性や上記のPrime I770システムのような高密度構成などの技術的要求に合わせたスケーラブルなソリューションを提供しながら、終了タスクの処理に汎用性があるため、最新の光学ネットワークで不可欠です。
最小限の信号損失/最適なパフォーマンスの信頼性ユーザーを保証する適切なルーティング手法を含む、ここに概説されたインストールガイドラインを厳密に順守することにより、データセンターや通信ハブにまたがる多様なシナリオ全体で運用効率を最大化できます！
4。ファイバー分布フレームとファイバー端子ボックスの違い：
光ファイバー通信システムでは、ファイバー分布フレームとファイバー端子ボックスの両方が不可欠なコンポーネントです。ただし、実際のアプリケーションでは、機能、構造、および使用シナリオが異なります。
4.1機能の概要
ファイバー分布フレームは、主に光ファイバー通信システムの光ケーブルのアクセス、配布、および管理に使用されます。
•通常、通信室、ネットワークキャビネット、またはデータセンターに、光ケーブルの中央管理ハブとして設置されています。
•配布フレームを介して、複数の光ケーブルを接続、スケジュール、および配布することができ、通信ネットワークの安定性と信頼性を確保できます。
•さらに、光ケーブルの分類、ラベル付け、組織、保護などの機能を提供し、ケーブルルーティングをより明確に整理し、管理とメンテナンスを簡素化します。
•通常、通信室、ネットワークキャビネット、またはデータセンターに、光ケーブルの中央管理ハブとして設置されています。
•配布フレームを介して、複数の光ケーブルを接続、スケジュール、および配布することができ、通信ネットワークの安定性と信頼性を確保できます。
•さらに、光ケーブルの分類、ラベル付け、組織、保護などの機能を提供し、ケーブルルーティングをより明確に整理し、管理とメンテナンスを簡素化します。
ファイバー端子ボックスは、主に光ファイバーネットワークのエンドポイントアクセス、固定、および分布に使用されます。
•通常、光ファイバーネットワークのアクセスポイントとして、住宅地またはオフィスビルの入り口にあるように、ユーザーサイドのように設置されます。
•その主な機能には、固定、スプライシング、および分布をサポートしながら、端子での光ファイバー接続の保護が含まれます。
•ファイバー端子ボックスを介して、上流のネットワークからの光学信号が個々のユーザーエンドポイントに配布されます。
•通常、光ファイバーネットワークのアクセスポイントとして、住宅地またはオフィスビルの入り口にあるように、ユーザーサイドのように設置されます。
•その主な機能には、固定、スプライシング、および分布をサポートしながら、端子での光ファイバー接続の保護が含まれます。
•ファイバー端子ボックスを介して、上流のネットワークからの光学信号が個々のユーザーエンドポイントに配布されます。
4.2設計構造機能
ファイバー分布フレームは、光ファイバーラインの迅速かつ便利な調整と管理を可能にする多用途の設計を備えています。
•エンクロージャー：腐食に抵抗するために、アンチラストコーティングを備えた金属から構成されています。
•内部構造：ODFスプライストレイ、スロット、フランジ、ピグテールなどのコンポーネントが含まれます。
•接続：アダプターとスプライストレイ間の接続は、通常、融合スプライシングを使用します。
•機能：通常、標準キャビネット内に設置して、垂直バックボーンケーブルを水平光ケーブルで接続します。ケーブルの固定、保護、終了、スプライシング、ルーティング調整などの機能をサポートします。
•ポートカウント：一般的なポート構成の範囲は12〜288です。
•エンクロージャー：腐食に抵抗するために、アンチラストコーティングを備えた金属から構成されています。
•内部構造：ODFスプライストレイ、スロット、フランジ、ピグテールなどのコンポーネントが含まれます。
•接続：アダプターとスプライストレイ間の接続は、通常、融合スプライシングを使用します。
•機能：通常、標準キャビネット内に設置して、垂直バックボーンケーブルを水平光ケーブルで接続します。ケーブルの固定、保護、終了、スプライシング、ルーティング調整などの機能をサポートします。
•ポートカウント：一般的なポート構成の範囲は12〜288です。
ファイバー端子ボックスは、光学ケーブルラインを修正し、繊維を切断およびスプライシングするためのワークスペースを提供するためのシンプルさと柔軟性を念頭に置いて設計されています。
•エンクロージャー：一般に、機械的強度と気象抵抗が良好な金属または高強度のプラスチックで作られています。壁取り付けの移植性と容易さを優先します。
•内部構造：スプライストレイ、固定デバイス、フランジ、ピグテールなどのコンポーネントが含まれています。スプライスは、十分なスペアファイバーの長さを可能にしながら、ファイバーコネクタと保護コンポーネントをきちんと保存します。固定デバイスは、ケーブルシース、補強要素、およびピグテール接続をセキュリティで固定します。
•機能：ファイバー端子ボックスは、通常、壁に取り付けられたまたは卓上使用のために、水平光ケーブルのエンドポイントに配置されます。それらの主な機能には、アクセスの有効化、分布の促進、繊維ラインの保護が含まれます。
•ポートカウント：一般的な構成には、4〜24ポートが含まれます。
•エンクロージャー：一般に、機械的強度と気象抵抗が良好な金属または高強度のプラスチックで作られています。壁取り付けの移植性と容易さを優先します。
•内部構造：スプライストレイ、固定デバイス、フランジ、ピグテールなどのコンポーネントが含まれています。スプライスは、十分なスペアファイバーの長さを可能にしながら、ファイバーコネクタと保護コンポーネントをきちんと保存します。固定デバイスは、ケーブルシース、補強要素、およびピグテール接続をセキュリティで固定します。
•機能：ファイバー端子ボックスは、通常、壁に取り付けられたまたは卓上使用のために、水平光ケーブルのエンドポイントに配置されます。それらの主な機能には、アクセスの有効化、分布の促進、繊維ラインの保護が含まれます。
•ポートカウント：一般的な構成には、4〜24ポートが含まれます。
4.3アプリケーションシナリオ
ファイバー分布フレームは、主に大規模な通信室またはデータセンターで利用されています。このセンターでは、大量の光学ケーブルアクセスと流通タスクが処理が必要です。集中管理能力が高く、スケーラビリティのおかげで、広範な通信システムの要件を満たしています。
ファイバーターミナルボックスは、住宅地やオフィスビルなどのユーザーサイドアクセスシナリオでより一般的に適用されます。これらの設定では、ファイバー端子ボックスが上流のネットワークから個々のユーザーのエンドポイントに光信号を分配して、ファイバーツーホーム（FTTH）などのアプリケーションをサポートします。シンプルで柔軟な設計特性により、ユーザー側のアクセス需要を効果的に満たしています。
要約するには：
ファイバー分布フレームとファイバー端子ボックスは、機能的役割、構造的特徴、および使用シナリオが大きく異なります。特定のニーズに基づいて適切な機器を選択すると、光ファイバー通信システムの安定性と信頼性を確保することができます。
