構造化されたケーブルとは何か - 究極の紹介

1。構造化されたケーブルとは何ですか？

構造化されたケーブルとは、建物またはキャンパス内の異なるネットワークデバイスとシステム間のデータを接続および送信するために使用されるケーブル、ハードウェア、および管理ツールの包括的なシステムを指します。このケーブルのシステムは、整理および標準化されるように設計されており、ネットワークインフラストラクチャの簡単なインストール、メンテナンス、修理を可能にします。

構造化されたケーブルは、コンピューターネットワークのバックボーンとして機能するため、現代のビジネスの運用にとって重要です。このタイプのケーブルは、コンピューター、サーバー、プリンターなどを含むネットワークに接続されているすべてのデバイスとシステム間で迅速かつ効率的にデータを送信することが保証されます。

構造化されたケーブルの主な利点の1つは、柔軟性があり、変化するテクノロジーのニーズに適応できるように設計されていることです。。これは、より高速なデータ転送速度や帯域幅の能力が高くなるなど、新しいテクノロジーが出現するにつれて、構造化されたケーブルがシステムの完全なオーバーホールを必要とせずにこれらの変更に簡単に対応できることを意味します。

構造化されたケーブルのもう1つの利点は、その組織と標準化です。これにより、ネットワークインフラストラクチャのトラブルシューティングとメンテナンスを容易にし、必要に応じてネットワークからデバイスを迅速かつ簡単に追加または削除する機能が可能になります。

構造化されたケーブルは、ケーブル、パッチパネル、ジャック、コネクタなど、多くのコンポーネントで構成されています。これらのコンポーネントは、水平ケーブル、バックボーンケーブル、通信室、作業エリアコンポーネントなど、一連のサブシステムに編成されています。

水平ケーブルは、個々のデバイスを通信室またはデータセンターに接続するケーブルシステムの部分です。これには通常、各デバイスをネットワークに接続するために必要なケーブル、パッチパネル、ジャック、コネクタが含まれます。

バックボーンケーブルは、建物またはキャンパス内のさまざまな通信室またはデータセンターを接続するケーブルシステムの部分を指します。これには通常、大きなケーブルとコネクタ、および高帯域幅接続用に設計された特殊なハードウェアと管理ツールが含まれます。

通信室は、ネットワークインフラストラクチャが管理および維持されている建物またはキャンパス内の専用のスペースです。これらの部屋には、通常、パッチパネル、ルーター、スイッチ、その他のネットワーキング機器が含まれています。

作業エリアコンポーネントは、コンピューター、プリンター、電話など、ネットワークに接続するデバイスと機器です。これらのコンポーネントには通常、デバイスをネットワークに接続するために必要なジャック、コネクタ、およびケーブルが含まれます。

構造化されたケーブルは通常、プロフェッショナルケーブルインストーラーによってインストールされます。プロフェッショナルケーブルインストーラーは、システムが正しくインストールされ、必要なすべての基準と規制を満たすために必要なトレーニングと専門知識を持っています。適切なインストールは、ネットワークインフラストラクチャのパフォーマンスと信頼性にとって重要であり、ダウンタイムを最小限に抑え、システムの寿命にわたるメンテナンスコストを削減するのにも役立ちます。

全体として、構造化されたケーブルは、最新のネットワークインフラストラクチャの重要なコンポーネントです。建物やキャンパス内のデバイスを接続し、データを送信するための柔軟で適応性のある標準化されたアプローチを提供し、ネットワークインフラストラクチャが長期的に効率的かつ効果的に動作するようにするのに役立ちます。

2。有用で実用的な構造化されたケーブル技術とは何ですか？

構造化されたケーブルは、信頼できる効率的なデータ通信ネットワークを構築する上で重要な部分です。最適なパフォーマンスと最大効率を確保するために、構造化されたケーブルに使用できるいくつかの手法があります。構造化されたケーブルで使用される最も便利で実用的な手法のいくつかを以下に示します。

ケーブル管理：適切なケーブル管理は、ケーブルが整理され、簡単に識別可能であることを確認するために、構造化されたケーブルに不可欠です。これには、ケーブルトレイ、コンジット、およびその他のケーブル管理デバイスを使用して、ケーブルをきちんと整頓することが含まれます。この手法は、ケーブルの乱雑さを防ぐのに役立ち、これにより、信号の干渉とネットワークパフォーマンスの劣化につながる可能性があります。

ラベル：ケーブル、パッチパネル、その他のコンポーネントの適切なラベル付けは、簡単に識別してトラブルシューティングを行うために不可欠です。ラベルは、ケーブルの種類、長さ、終端ポイントなどの情報を使用して、明確かつ簡潔でなければなりません。この手法は、ダウンタイムを短縮し、メンテナンスとアップグレード中の効率を改善するのに役立ちます。

ケーブルテスト：テストケーブルは、適切に終了して正しく機能していることを確認するための構造化されたケーブルの重要な部分です。連続性テスト、インピーダンステスト、クロストークテストなど、いくつかのテスト手法が利用可能です。これらのテストは、ケーブル障害を特定し、ケーブルがパフォーマンス基準を満たすことを保証するのに役立ちます。

ケーブルルーティング：適切なケーブルルーティングには、可能な限り効率的で効果的な方法でケーブルをルーティングすることが含まれます。この手法は、ケーブルの損傷と干渉を防ぐのに役立ち、ケーブルが物理的な損傷から保護されることを保証します。適切なケーブルルーティングは、信号の干渉を減らし、ケーブルの効率を改善することにより、ネットワークのパフォーマンスを向上させることもできます。

ケーブルの長さ管理：ケーブル長の適切な管理は、構造化されたケーブルに不可欠です。ケーブルの長さが過剰になると、信号減衰と干渉につながる可能性がありますが、ケーブルの長さが少なすぎるとケーブルのひずみや損傷が発生する可能性があります。ケーブルの長さは、適切なケーブル管理技術を使用して管理して、最適なネットワークパフォーマンスを確保する必要があります。

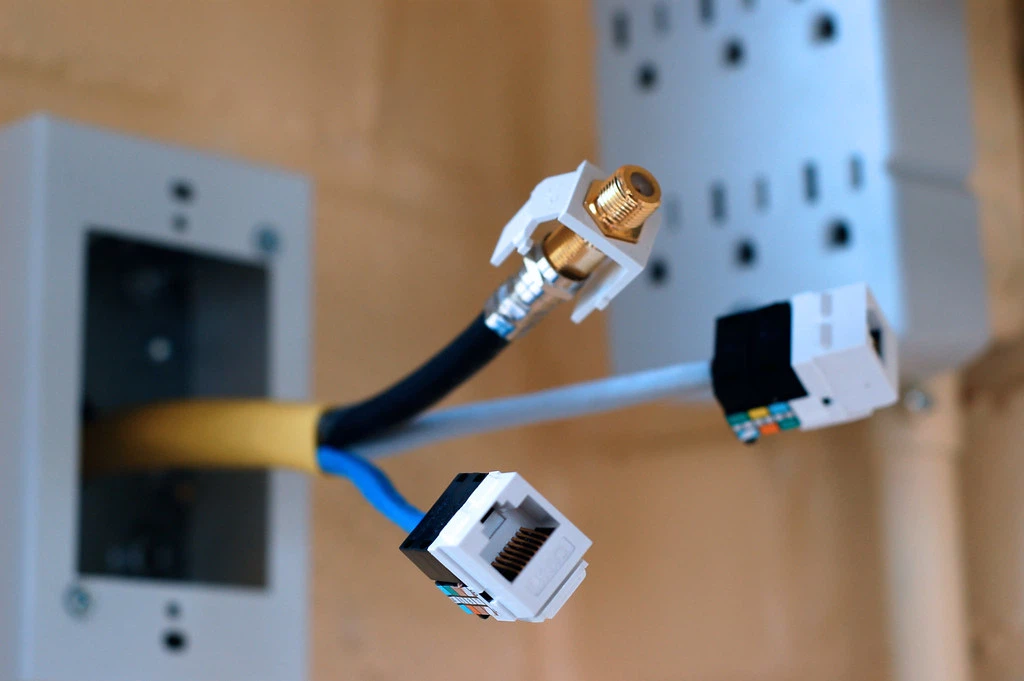

ケーブル終了：ケーブルの適切な終了は、最適なネットワーク性能に不可欠です。最も一般的な終了手法には、パンチダウン、RJ45圧着、スプライシングが含まれます。適切な終了により、ケーブルが安全に接続されていることが保証され、信号損失と干渉のリスクが低下します。

ケーブル保護：ケーブル保護は、物理的な損傷からケーブルが保護されるように、構造化されたケーブルに不可欠です。保護技術には、ケーブルスリーブ、ケーブルラップ、ケーブルトレイが含まれます。これらの技術は、ケーブルの損傷を防ぎ、ケーブルが摩耗や裂け目から保護されるようにするのに役立ちます。

結論として、構造化されたケーブルは、最適なネットワークパフォーマンスを確保するためのいくつかの手法を含む複雑なプロセスです。ケーブル管理、ラベル付け、ケーブルテスト、ケーブルルーティング、ケーブル長管理、ケーブル終了、ケーブル保護技術を実装することにより、信頼できる効率的なデータ通信ネットワークを構築できます。
