一般的なタイプのパッチ ケーブル

パッチ ケーブルの一般的なタイプは、コンピューター パッチ ケーブル、光ファイバー パッチ ケーブル、ネットワーク パッチ ケーブルなどです。

パソコンの内部基板の「パッチケーブル」は、マザーボードやサウンドカード、ハードディスクなどの機器に埋め込まれた小さな金属棒（パッチケーブルポスト）と、これらの金属棒に取り付けられた小さなクリップ（パッチケーブルクリップ）です。 パッチケーブルの機能は、デバイス上のさまざまな電気信号のオン/オフ関係を調整し、マザーボードの電圧、ドライバーのマスター/スレーブ関係などを決定するなど、デバイスの動作状態を調整することです。の上。

マザーボードのパッチケーブルには、一般的にCPU設定パッチケーブル、CMOSクリアパッチケーブル、BIOS書き込み禁止パッチケーブルなどが含まれます。その中で、CPU設定ジャンパーが最も複雑です。 マザーボードが比較的古い場合、コア電圧、FSB、および周波数マルチプライヤ パッチ ケーブルをマザーボードに設定する必要があります。 マザーボードのマニュアルと CPU 周波数に従って、上記の対応するジャンパーを設定します。

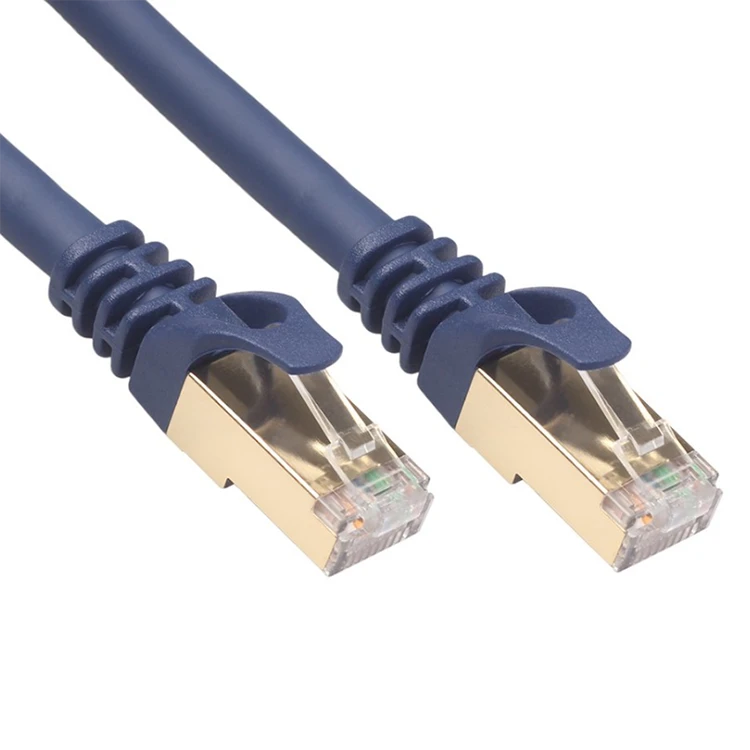

ここでいうパッチ ケーブルとは、標準のジャンパー ケーブルと接続用ハードウェアで構成される銅線の接続線を指します。 パッチ ケーブルには、2 芯から 8 芯までの範囲の銅芯があり、接続ハードウェアは 2 つの 6- ビットまたは 8- ビットのモジュラー プラグです。 、または 1 つまたは複数の裸線の端があります。 一部のパッチ ケーブルには、一方の端にモジュラー プラグがあり、もう一方の端に 8- 位置のモジュラー スロットがあるか、100P 配線プラグ、MIC、またはモジュラー スロットが取り付けられています。 ジャンパは、パッチ パネル上のさまざまなリンクを接続するために使用され、パッチ パネルまたは機器接続ケーブルとして使用できます。 モジュラー ジャンパーの両端は RJ45 コネクタで、TIA/EIA-568A ピン構造を採用し、柔軟なプラグイン設計で緩みや詰まりを防ぎます。
