RJ45 インターフェイス コネクタ モジュラー プラグのネットワーク インターフェイス仕様

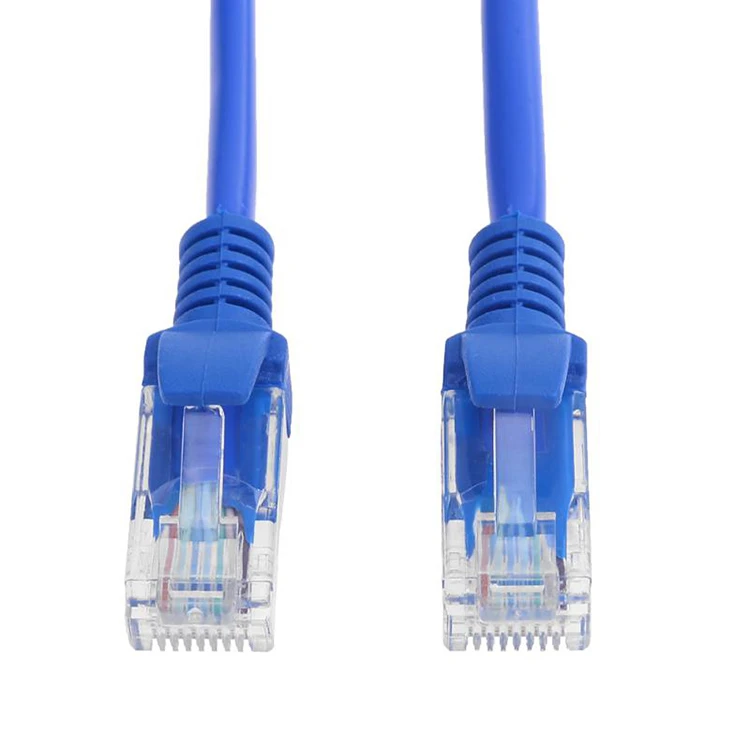

モジュラー プラグとも呼ばれる RJ45 タイプのネットワーク ケーブル プラグは、8 つのコアで構成されています。 LAN と ADSL ブロードバンド インターネット ユーザーのネットワーク デバイス間のネットワーク ケーブル (5 種類のケーブルまたはツイスト ペアと呼ばれる) の接続に広く使用されています。 特定のアプリケーションでは、RJ45 タイプのプラグとネットワーク ケーブルには 2 つの接続方法 (ライン シーケンス) があり、それぞれ T568A ライン シーケンスと T568B ライン シーケンスと呼ばれます。

モジュラープラグとは、一定方向に差し込むと自動で脱落を防止するプラスチック製のコネクター、通称「モジュラープラグ」で、専門用語ではRJ-45コネクターです。

モジュラー プラグは、機器室または水平サブシステム間のフィールド ターミネーションに適しており、シェルの材質は高密度ポリエチレンです。 ツイスト ペアの両端にこの RJ-45 プラグを取り付ける必要があります。これにより、ネットワーク カード (NIC)、ハブ、またはネットワーク通信用スイッチの RJ-45 インターフェイスに挿入できます。 各ツイスト ペアの両端は、モジュラー プラグを取り付けることによって、ネットワーク カードとハブ (またはスイッチ) に接続されます。

RJ45 ツイストペア:

ツイスト密度、ツイスト密度が技術的要件を満たさない場合、ケーブル抵抗が一致せず、近端クロストークが発生して伝送距離が短くなり、伝送速度が低下します。 ツイストペアを購入する際は、撚り密度の高いツイストペアを選択してください。

優れた靭性と優れた品質のツイストペアは、完全に感じるはずです。外皮は新しいPVC素材でできており、自由に曲げることができ、銅の芯は柔らかくも硬くもありません。

難燃性、特定の引張強度に加えて、ツイストペアのアウターシースにも難燃性があります。 試験方法は、ケーブルを大火で燃やすことです。 火の中で、外側のシースに少し火がつき、難燃性のワイヤーが良ければ取り出します。 ケーブルはすぐに燃えなくなります。
