RJ45インターフェースピンの接触抵抗に影響を与える要因は何ですか

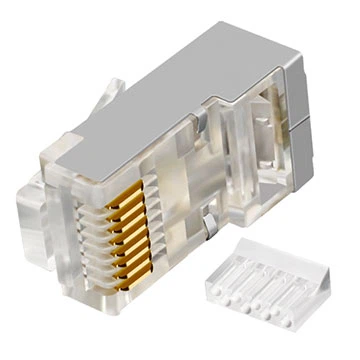

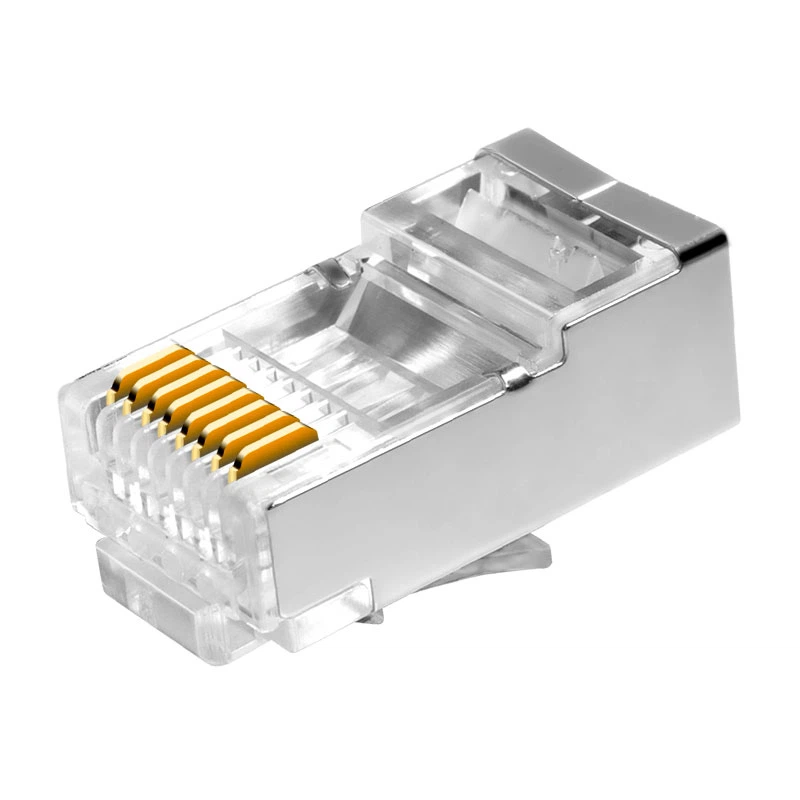

一般的なネットワーク ケーブル コネクタである RJ45 コネクタで、8 つの接点が PIN ピンで構成されています。 一般に、ピンの接触抵抗に影響を与える要因は、垂直圧力、接触材料、動作電圧、および表面形態の 4 つです。 以下は詳細な分析です。

1.垂直圧力

垂直方向の圧力とは、互いに接触し、接触片の表面に垂直な面によって生成される力を指します。 垂直圧力の増加に伴い、接触マイクロポイントの数と面積も徐々に増加し、接触マイクロポイントは弾性変形から塑性変形に移行しました。 集中抵抗が徐々に減少し、接触抵抗が減少するため、接触の垂直圧力は、主に接触の形状と材料特性に依存します。

2. 接触材料

電気コネクタの技術的条件は、異なる材料で作られた同じ仕様の接点に対して異なる接触抵抗評価指標を規定しているためです。 クイック リリース耐環境電気コネクタの一般仕様 GJB101-86 では、直径 1 mm の嵌合コンタクトの接触抵抗は、鉄合金では 15mΩ 以下、銅では 5mΩ 以下であると規定されています。合金。

3. 使用電圧

電圧を使用すると、特定のしきい値に達すると、接触片のフィルムが破壊され、接触抵抗が急速に低下します。 しかし、熱効果は皮膜層近傍の化学反応を加速させるため、皮膜層に一定の修復効果をもたらすため、抵抗値は非線形になります。 しきい電圧付近では、電圧降下のわずかな変動により、電流は20倍または数十倍になります。 範囲が変わります。

4. 表面形態

表面形態は、主にデザインの形状と環境の状態を指します。

設計形状：物理吸着と化学吸着により形成されるファウリング膜は、主に金属表面への化学吸着であり、物理吸着後の電子移動により発生します。 したがって、航空宇宙用電気コネクタなど、高い信頼性が要求される一部の製品では、クリーンな組み立ておよび製造環境条件、完全な洗浄プロセスおよび必要な構造的シーリング対策が必要であり、ユーザー ユニットは良好な保管および動作環境条件を備えている必要があります。 .

環境状態：一部の接触部分は、接触面の表面にほこり、ロジン、油などの機械的付着および堆積によって形成される場合があります。 ピットでは、接触面積が減少し、接触抵抗が増加し、より不安定になります。
