MPO MTPケーブル用MTフェルールコネクタ

当社の高精度 MT フェルールコネクタ - 低挿入損失、耐熱 PPS、500+ サイクル耐久性を備えた MPO ネットワークを簡単にアップグレードします。

お問い合わせを送る

説明

COBTEL · 高精度 MPO コアコンポーネント-

MTフェルールコネクタ用MPO/MTPケーブル
- 400G および 800G ネットワーク向けに構築

12～48コア。 PPS素材。<0.35 dB insertion loss. The MT ferrule 光ファイバーコネクタデータセンターは、毎年、セッションごとに - 回を信頼できます。

500 回以上の嵌合サイクル < 0.35 dB Insertion Loss -40度～+75度環境に優しい-PPS OEM/カスタム受け入れ可能

製品紹介

あらゆる高速ファイバー接続の中心-

あらゆる高密度-MPO/MTPケーブルアセンブリの生死は 1 つの小さな部品によって決まります。MTフェルールコネクタ。わずか 6.4 mm × 2.5 mm の当社の精密設計された MT フェルールは小さいかもしれませんが、最大 48 個のファイバーコアをサブ-ミクロンの精度で位置合わせするという非常に大きな責任を負います。これにより、400G および 800G のデータフローが毎回無傷で到着します。

高温{0}}に耐える-材料で製造されており、環境に優しいPPS（ポリフェニレンサルファイド）樹脂、これmtフェルール光ファイバーコネクタネットワークエンジニアが要求する構造の安定性と、システム設計者が要求する低い挿入損失を実現します。変形なし。ひび割れはありません。驚くような信号はありません。

ハイパースケールデータセンター、通信交換室、放送スタジオ、産業オートメーションネットワークのいずれの光インターコネクトを構築する場合でも、この MT フェルールは自信を持ってビジネスを構築できる基盤を提供します。

<0.35 dB 挿入損失

500+ 嵌合サイクル

6.4mm 顔の幅

12–48 コアオプション

−40→+75度動作範囲

応用産業

この MT フェルールが実際の問題を解決する場所

B2B バイヤーはコンポーネントを購入するのではなく、-特定のエンジニアリング上の課題に対するソリューションを購入します。ここはここですMTフェルールコネクタあらゆる業界にわたって測定可能な価値を提供します。

🏢 ハイパースケールデータセンター

400G および 800G スパイン-リーフファブリックには、超高密度、低遅延の相互接続が必要です。{{3}当社の MT フェルールは、すべてのファイバーチャネルが一貫したサービスを提供することを保証します。<0.35 dB loss across thousands of patch points - no re-polishing, no re-terminating.

📡 通信および通信事業者ネットワーク

中央オフィスの ODF パネルと ROADM サイトには、数十年にわたる数千回の嵌合サイクルに耐えるコネクタが必要です。このMTフェルール光ファイバーコネクタ500 サイクル以上と評価されており、通信事業者に SLA が求める長期的な信頼性を提供します。{1}

🏭 産業オートメーション

工場のフロアでは、コネクタは振動、温度変動、化学蒸気にさらされます。 PPS素材は変形に強く、耐久性を維持します。MTフェルールの寸法-40度から+75度まで安定しており、過酷な条件下でもアライメントを維持します。

📺 放送およびメディア制作

ライブ運用環境では、即時かつ信頼性の高い接続が必要です。精密なガイドピン穴が-この上にありますマウントフェルール再現可能なセルフアライメントを提供するため、ホットスワップ中にカメラフィードと SDI 信号がフレームをドロップすることはありません。-

🏥 医療および研究施設

病院や研究所では、画像処理システムやデータ収集システムにおける信号の劣化は許容できません。環境に優しい PPS は RoHS 要件を満たしており、- サブミクロンの内径精度により、医療機器が依存する低ノイズの光チャネルをサポートしています。-

⚡ エネルギーとスマートグリッド

変電所や再生可能エネルギー監視システムには、幅広い温度範囲や電気的干渉に耐えるコネクタが必要です。この MT フェルールコネクタの周囲に構築された光ファイバーリンクにより、グリッド監視データが分離され、正確に保たれます。

主な利点

エンジニアが他の MT フェルールではなくこの MT フェルールを選ぶ 6 つの理由

全部ではないマウントフェルール平等に作られています。このコンポーネントと市場の一般的な代替品の違いは次のとおりです。

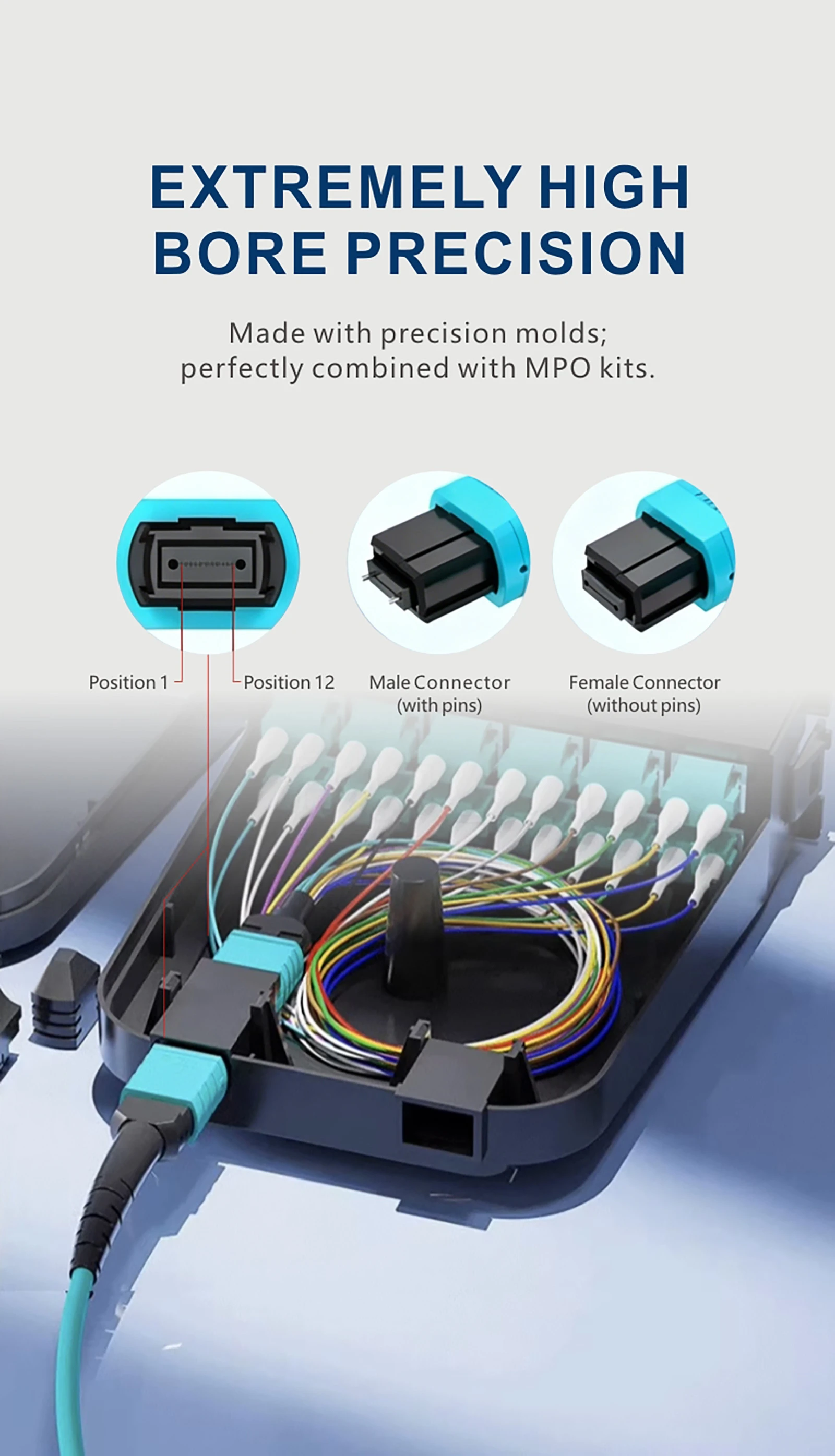

非常に高い穴精度

各フェルール本体は、ファイバ穴の位置をミクロン以下の公差に保つ精密射出成形金型を使用して形成されます。-その結果、あらゆる MPO キットと完璧に調整され、挿入損失は 0.35 dB 未満に留まります。精密な金型は完全な一貫性を意味しますMTフェルールの寸法バッチからバッチへ - は、大量のケーブルアセンブリ作業に不可欠です。-

高温耐性PPS素材-

航空宇宙産業や自動車産業で信頼されているエンジニアリングプラスチックである高級ポリフェニレンサルファイド (PPS) - から作られています。 PPS は、軟化、反り、亀裂を生じることなく、-40 度から +75 度までの持続的な動作温度に耐えます。あなたのMTフェルールコネクタ24 時間稼働しているサーバールームでもその形状を保持します。

優れた再現性 - 500 サイクル以上

耐久性テストにより、少なくとも 500 回の挿抜サイクルにわたって安定した光学性能が確認されています。{1}再接続する技術者向けパッチケーブル毎日、または四半期ごとに再ルーティングされる MTP トランク。{0}これは、パフォーマンスの変動がなく何年も使用できることを意味します。{0}信頼性の高い再現性は、正常に機能するネットワークと常に注意が必要なネットワークの違いです。

硬いピンベースと細いピンベース - 信頼性の理解

周りの議論硬いピンベースと細いピンベースの mt フェルールコネクタの信頼性は本物であり、アプリケーションにとって重要です。当社の剛性ピンベース設計により、機械的応力がより広い接触領域全体に分散され、嵌合を繰り返す際の微小破壊のリスクが軽減されます。-薄いピンベースは材料を節約しますが、負荷がかかると曲がる可能性があり、ピンが破損する可能性が高くなります。当社の厳格なアーキテクチャは、ミッションクリティカルな本番環境にとって正しい選択です。-

環境に優しい - RoHS 準拠

PPS は、有害物質を含まない、クリーンで環境に優しいエンジニアリングポリマーです。{0}当社の製造プロセスは環境基準を遵守しており、マウントフェルール世界中に輸出しても安全であり、RoHS{0}}準拠のコンポーネントを必要とする調達ポリシーに準拠しています。責任ある調達によりパフォーマンスが犠牲になることはありません。

標準MPOキットとの完全な互換性

オス (ガイドピンあり) バージョンとメス (ガイドピンなし) バージョンの両方が利用可能で、どちらもすべての標準 MPO/MTP コネクタキットとシームレスに統合されます。標準化されたMTフェルールの寸法- 8.0 mm 外幅、6.4 mm フェルール面、2.75 mm ガイドピン間隔 - により、既存のツールやコネクタ本体との互換性が低下することが保証されます。-

技術仕様

完全な技術データ - 組み立て時に驚くことはありません

大規模な購入の決定には、具体的な数字が必要です。以下は当社の標準 12 コアの完全な仕様です。MTフェルールコネクタ。カスタムコア数 (16、24、32、36、48) が同じボディを共有MTフェルールの寸法特に指定がない限り。

パラメータ	仕様	注意事項
製品名	MTフェルールコネクタ	MPO/MTPケーブルアセンブリ用
材料	PPS（ポリフェニレンサルファイド）	環境に優しい、RoHS 準拠-
色	黒	リクエストに応じてカスタムカラーも利用可能
標準繊維数	12	16、24、32、36、48が利用可能
コネクタの種類	MPO / MTP	オス（ピン付き）＆メス（ピンなし）
フェルール面幅	6.4mm	物理的な顔の寸法
全体の幅	8.0mm	底面を含む外幅
身長	7.0mm	-
ガイドピン穴径	2 × Ø F2	標準 IEC 61754-7 ピッチ
ガイドピン間隔(M)	2.75mm	中心-から-
ファイバ穴径	12 × Ø F1	ファイバーごとに 1 つ、精密-ボーリング
ファイバ穴列のオフセット	上端から 2.45 mm	-
挿入損失	< 0.35 dB	ファイバーチャネルごと
耐久性	500 回以上の嵌合サイクル	全体的に安定した光学性能
動作温度	-40 度から +75 度	範囲内で寸法変化なし
表面処理	精密に-研磨された嵌合面	PC / APC ポリッシュをサポート
ピンのスタイルのオプション	リジッドピンベース / シンピンベース	ハイサイクルでの使用には剛性を推奨-
認証への準拠	IEC 61754-7、RoHS	生産におけるISO品質管理

OEM およびカスタム機能

あなたのデザイン。あなたのブランド。当社の精密製造。

ほとんどの MT フェルールサプライヤーは標準在庫のみを販売しています。さらに、-正確な要件に合わせてコンポーネントを構築する必要がある購入者向けに、完全な OEM およびカスタム仕様の注文をサポートしています。-

図面-ベースの製造（OEM）- 2D または 3D 図面を提供していただければ、正確な公差に合わせて作成します。私たちは何百ものカスタム MT フェルールバリエーションをツールにしてきました。
サンプリングリードタイム：7～15日- 大量注文を確定する前に、検証のために物理的なプロトタイプを迅速に受け取ります。
コア数の柔軟性- 標準 12- コアに加え、16、24、32、36、48 など。標準以外のリボン構成も受け入れられます。
カスタムレーザーマーキング- ブランドロゴ、部品番号、または位置識別をフェルール本体の表面に直接追加します。
ピンタイプの選択- ターゲットアプリケーションと嵌合サイクル要件に応じて、リジッドピンベースと薄型ピンベースの mt フェルールコネクタ設計のどちらかを選択してください。
大容量-- 当社の射出成形ラインは、年間最低 500 個から最大数百万個までの MOQ をサポートしています。自信を持って拡張できます。
プライベートラベルの包装- 再販業者やシステムインテグレータ向けに、ブランドを入れたカスタムのポリ袋、トレイ、小売箱を作成します。

OEM で当社と提携する理由

多くのバイヤーは、カスタム mt フェルールを約束し、標準部品を異なるパッケージで納品するサプライヤーに数週間を費やしてきました。弊社の社内ツーリングチームには、専任の金型設計エンジニアがいます。-図面を送信すると、一般の工場現場に渡されるだけでなく、実際の技術チーム - によってレビューされます。

当社は、北米、ヨーロッパ、東南アジアのケーブルアセンブリメーカーにサービスを提供してきました。私たちは、お客様の品質要件、文書のニーズ、納期スケジュールを理解しています。一緒に正確なものを作りましょう。

生産と品質

単一の注文を行う前に工場レベルの信頼性を-

信頼は最初の出荷前に構築されます。弊社の実稼働インフラストラクチャは次のとおりです -。これにより、誰があなたの製品を作成しているのかが正確にわかりますマウントフェルール光ファイバーコネクタコンポーネント。

10K+

光ファイバーコンポーネントの生産専用の製造床スペースの平方メートル

50+

検証済みのMTフェルールツールを使用する精密射出成形機

100%

出荷前の完成したフェルールアセンブリの光挿入損失テスト

48時間

在庫のある 12 コア MT フェルールコネクタ SKU の標準出荷準備時間

エンドツーエンドの品質管理--

当社の品質プロセスは原材料の摂取から始まります - PPS 樹脂は、金型に入る前に水分含有量と粘度がテストされます。完成したフェルールは 3D 座標測定機 (CMM) を使用して寸法検査を受け、すべての組み立てバッチで光学的挿入損失の検証が行われます。通過した部分のみが建物から出ます。

当社はすべての商業注文に対して完全な検査レポート (IQC、IPQC、OQC) を提供しており、当社の技術チームはリモートビデオ監査に対応し、海外のバイヤーに生産ラインやテスト機器を案内します。

アフターサポートには、製造上の欠陥に対する 12 か月の保証が含まれます。-バッチに QC の対象外となる寸法の問題がある場合、引数や遅延なしでそれを置き換えます。

認証とコンプライアンス

国際的に認定されています。世界的に信頼されています。

あなたがソースを調達するとき、MTフェルールコネクタミッションクリティカルなネットワークの場合、認定は必須ではありません。{0}これらは、紙の上にあるものが最終的にケーブルに組み込まれることを証明します。当社の製造および製品は次の基準を満たしています。

ISO9001品質管理 IEC 61754-7 MT フェルール規格 RoHS準拠 REACH準拠 CEマーキングあり TIA-604(FOCIS-5)対応

これらの認定があなたのビジネスにとって何を意味するか

ISO9001認証とは、金型のメンテナンスから最終梱包までのすべての生産プロセス - - が、文書化された監査可能な品質管理システム内で動作することを意味します。幸運なパーツではなく、安定したパーツが得られます。

IEC 61754-7は、MT フェルールの寸法、公差、および性能要件を定義する国際規格です。サプライチェーンの監査人がコンプライアンス文書を要求するとき、これが彼らが探している標準です -。そして私たちはそれを持っています。

RoHS および REACHコンプライアンスは私たちのことを意味しますマウントフェルール制限された有害物質が含まれていないため、環境コンプライアンスを義務付ける EU、英国、および北米の調達プログラムへの扉が開かれています。関税はかかりません。サプライヤー認定不合格はありません。世界中のサプライチェーンを摩擦なく通過する、クリーンで認定されたコンポーネントだけです。

よくある質問

MT フェルールについてエンジニアが実際に尋ねる質問

MT フェルールコネクタとは何ですか?また、MPO ケーブル内でどのような役割を果たしますか?

MT (Mechanally Transferable) フェルールは、MPO/MTP コネクタの端にある精密プラスチックボディで、ファイバリボンを保持して位置合わせします。フェルールには、精密な穴の列-があり、ファイバごとに 1 つずつ -、さらに嵌合時にオスとメスの半分を位置合わせする 2 つのガイドピン穴が付いています。高品質の MT フェルールコネクタがなければ、適切に終端されたファイバリボンであっても、挿入損失が増加し、パフォーマンスの信頼性が低下します。{6}}

12 芯コネクタの標準 MT フェルールの寸法はどれくらいですか?

標準の 12- コア MT フェルールの場合、本体全体の幅は 8.0 mm、フェルール面の幅は 6.4 mm、本体の全高は 7.0 mm です。ガイドピン穴 (2 × Ø F2) は中心間ピッチ 2.75 mm-} で離れており、12 個のファイバ穴 (12 × Ø F1) は上端から 2.45 mm の位置にあります。これらの mt フェルールの寸法は IEC 61754-7 に準拠しています。重要なのは、当社製品の 24 コアと 36 コアのバリエーションは、本体の外側の寸法が同じであり、ファイバーの穴の数と配置のみが異なります。

リジッド MT フェルールと薄いピンベース MT フェルールの違いは何ですか? 私の用途にはどちらが適していますか?

ピンベースとは、ガイドピンを支持するMTフェルールの構造部分を指します。剛性の高いピンベースのピン穴周囲の壁はより厚く、より強固であるため、嵌合力がより広範囲に分散され、時間の経過とともにピンが破損したり微小な亀裂が発生するリスクが大幅に軽減されます。-ピンベースが薄いと、使用する材料が少なくなり、若干軽量になりますが、高サイクル環境では応力破壊が起こりやすくなります。-リジッド VS 細ピンベース mt フェルールコネクタの信頼性を評価する場合は、頻繁に抜き差しされる生産ケーブル、テスト機器、インフラストラクチャにはリジッドを選択してください。-薄いピンベースは、再接続が最小限の永久リンクに許容される場合があります。

この MT フェルール光ファイバコネクタからはどの程度の挿入損失が期待できますか?

当社の MT フェルール光ファイバコネクタは、チャネルあたり 0.35 dB 未満の挿入損失を実現します。これは、-ミクロン以下の穴精度、適切なファイバ穴位置精度、および精密に研磨された合わせ面によって実現されます。-実際、当社のフェルールを使用した完成したケーブルアセンブリの多くは、テストで 0.3 dB をはるかに下回っています。光パワーの予算が厳しい 400G および 800G アプリケーションの場合、この低い挿入損失により、システム設計者は作業に十分なマージンを得ることができます。

MT フェルールは MTP および MPO コネクタボディの両方と互換性がありますか?

はい。当社の MT フェルールコネクタは、IEC 61754-7 規格に準拠して設計されており、MPO (IEC で定義) および MTP (US Conec ブランドのバリアント) の両方と寸法互換性があります。フェルール本体は、主要なコネクタキットメーカーの標準 MPO/MTP ハウジング内に正しく装着されます。オスバージョン (ガイドピンが取り付けられている) とメスバージョン (ピンなし) の両方が利用可能で、両方とも完全な MPO コネクタアセンブリとの互換性がテストされています。

12 以外のコア数で MT フェルールを注文できますか?

絶対に。 12- コアが最も一般的な構成ですが、16、24、32、36、48 コアの標準的な運用環境も提供しています。ボディの外側の寸法は、ほとんどのバリエーションで 8.0 mm × 7.0 mm のままです - ファイバーの穴の配列のみが変わります。標準以外のコア数やカスタムのリボン形状については、当社のエンジニアリングチームがお客様の図面に合わせてツールを作成できます。カスタムサンプリングには通常、図面の承認から 7 ～ 15 営業日かかります。

PPS 材料は MT フェルールコネクタの信頼性にどのように貢献しますか?

PPS (ポリフェニレンサルファイド) は、優れた寸法安定性、耐薬品性、高温性能を備えたエンジニアリンググレードの熱可塑性プラスチックです。{{0}{1}熱や機械的ストレスによってクリープや歪みが発生する低コストのプラスチックとは異なり、PPS は -40 度から +75 度の全動作範囲にわたってその形状を保持します。これが、航空宇宙産業や自動車産業が精密部品に PPS を使用する理由であり、長年の使用にわたってサブミクロンのファイバーの位置合わせを維持する必要がある MT フェルールに PPS が正しい材料選択である理由です。-

品質保証とコンプライアンスのためにどのような文書を提供していますか?

当社は、すべての商業注文に対して、原材料の IQC (受入品質管理) 記録、IPQC (工程内品質管理) データ、OQC (出荷品質管理) 挿入損失試験結果、材料準拠宣言 (RoHS/REACH)、寸法検査レポートを含む完全な品質保証パッケージを提供しています。- ISO 9001 認証文書は、ご要望に応じて入手可能です。新しいサプライヤー認定プロセスについては、生産ラインとテスト機器のリモートビデオ監査もサポートしています。

最低注文数量はいくらですか?またどれくらいで発送できますか?

在庫の標準 12 コア MT フェルールコネクタの場合、MOQ は 100 個から始まり、48 時間以内に出荷準備が整います。カスタムコア数または OEM 仕様の場合、MOQ は通常 500 個で、サンプルリードタイムは 7 ～ 15 日、大量注文の場合は生産リードタイムは 3 ～ 4 週間です。当社は、完全な税関書類を同梱して、DHL、FedEx、UPS を通じて世界中に発送します。
