MPO - LC 12 ファイバー ブレークアウト ケーブル
COBTEL · Engineering-グレードのテレコム品質 MPO から LC 12 へ-ファイバー ブレークアウト パッチ ケーブル mpo から LC へのブレークアウト ケーブルは、データセンターに最適です。キャリア-グレードのシリカガラスファイバー、低損失MTフェルール、セラミックLCコネクタ、LSZHジャケット-はすべて終端処理済みでテスト検証済みで、準備が整っています...
説明
MPOからLCへ
12 ファイバー ブレークアウト
パッチケーブル
のmpo - LC ブレークアウト ケーブルあなたのデータセンターには実際にその価値があります。キャリア-グレードの石英ガラス ファイバー、-低損失 MT フェルール、セラミック LC コネクタ、LSZH ジャケット-はすべて事前に終端処理され、テスト-済みで、接続した瞬間に 40G/100G トラフィックを駆動できるようになります。-
のMPO - LC ケーブルそれ
高密度ネットワークを変革する-
データセンターは、劣悪なケーブル配線により、パフォーマンスとコストを日々損失しています。弱いmpo-lcファイバーケーブル信号損失が発生し、リンクエラーが発生し、ネットワークセグメント全体の速度が低下します。 COBTEL MPO to LC 12 ファイバ ブレークアウト パッチ ケーブルは、この問題を根本から解決します。
これmpo LCブレークアウトケーブル単一の 12- ファイバー MPO コネクタを 12 個の個別の LC デュプレックス チャネルに変換し、信号の整合性を犠牲にすることなく優れた密度を実現します。 1 本のケーブルで 12 本の個別のパッチコードを置き換えます。ラックをきれいな状態に保ちます。リンクは高速に保たれます。エンジニアは正気を保ちます。
これは、40G Base-SR4、100G Base-SR10、および並列光アプリケーション向けに構築されています。mpo 12 - LC ケーブルインフラストラクチャが要求する帯域幅を提供します。ハイパースケール クラウド インフラストラクチャの導入、エンタープライズ コア スイッチのアップグレード、または高密度 SAN ファブリックの構築のいずれの場合でも、このケーブルは、予算の代替手段が対応できない場合でも機能します。{1}
すべてのユニットは工場出荷時に-個別に挿入損失の検証が行われてテストされています-。約束ではなく、文書化されたパフォーマンスが得られます。それがキャリア グレードを分けるものです-mpo-lcケーブル市場にあふれる代替商品から。
6 つの理由MPO - LC ファイバーケーブル
あらゆる代替品を上回るパフォーマンス
全部ではないmpo LCケーブルアセンブリは同等です。 COBTEL のブレイクアウトとその他の市場 - を区別するものは、分かりやすい言葉で言えば、何のスピンもありません。

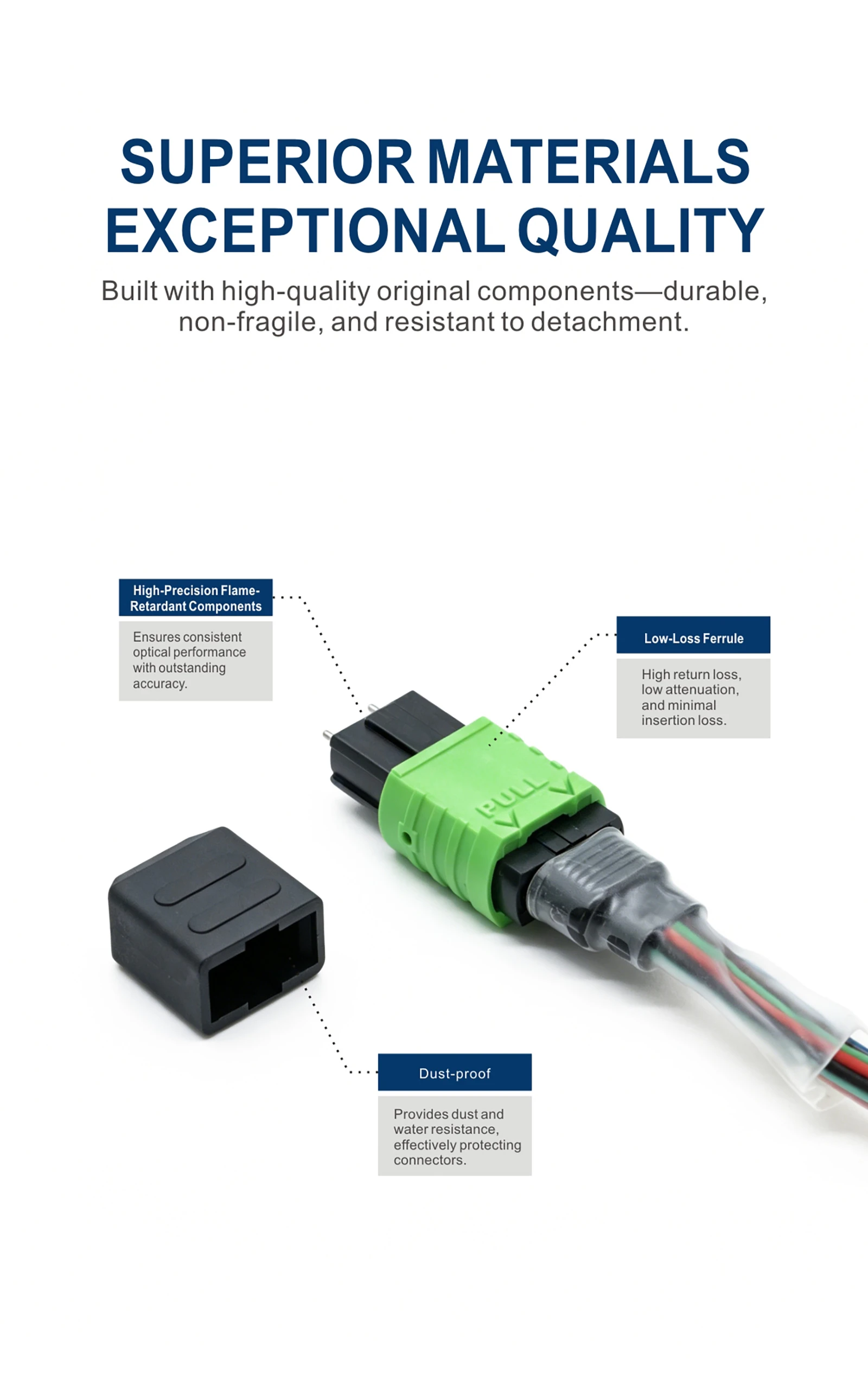

MPO 端の低損失 MT フェルール
MPO エンドには、精密に機械加工された MT フェルールが組み込まれています。{0}優れた同心度と寸法精度。高いリターンロス。減衰が低い。挿入損失が最小限に抑えられます。その結果、サイクル数に関係なく、このコネクタを嵌合するたびに、よりクリーンな光信号が得られます。
すべての LC コネクタのセラミックフェルール
12 個の LC コネクタのそれぞれには、精密セラミックフェルール低い挿入損失と高いリターン減衰による高密度接続を実現します。-セラミックは、特に振動、温度変動、または嵌合サイクルが繰り返される環境において、長期安定性においてプラスチック製フェルールよりも優れています。--。
シリカ グラス ファイバー コア - 精度-ドープ
ファイバーコアは、精密-ドープシリカガラス屈折率を制御して全内部反射を最大化します。光信号は、12 の各ファイバー チャネル全体で最小限の損失で伝播します。これは、世界中のキャリア クラスの通信ネットワークで使用されているものと同じガラス規格です。{3}
難燃性 MPO コネクタ本体-
MPO ハウジングには、高-精度の難燃性コンポーネント-高温での変形に耐えます。環境に優しい素材は、ラック環境で生じる熱サイクルに耐え、数千時間の動作を通じて一貫したコネクタ形状を維持します。-
LSZH エコ-ジャケット
分岐ケーブルにはロースモークゼロハロゲン（LSZH）ジャケット- は圧縮と引張に耐性があり、完全な 12 色の識別スキームで利用可能です。 LSZH 材料は、標準的な PVC よりも火災時に有毒ガスの排出がはるかに少ないため、データセンター、プレナムスペース、公共の建物では必須です。
精密なハイテク研磨-
すべてのコネクタ端面は、-ハイテク研磨装置-これにより、ファイバーの凹部とセラミックフェルールの端面の曲率半径が標準仕様を満たすことが保証されます。これはバッチ推定ではありません -。挿入損失を決定する光インターフェイスの形状を個別に測定して制御します。
内部:
パフォーマンスのために選ばれたすべてのコンポーネント
素晴らしいmpo - LC ブレークアウト ケーブル設計はコンポーネントレベルから始まります。箱を開けるとこんな感じです。

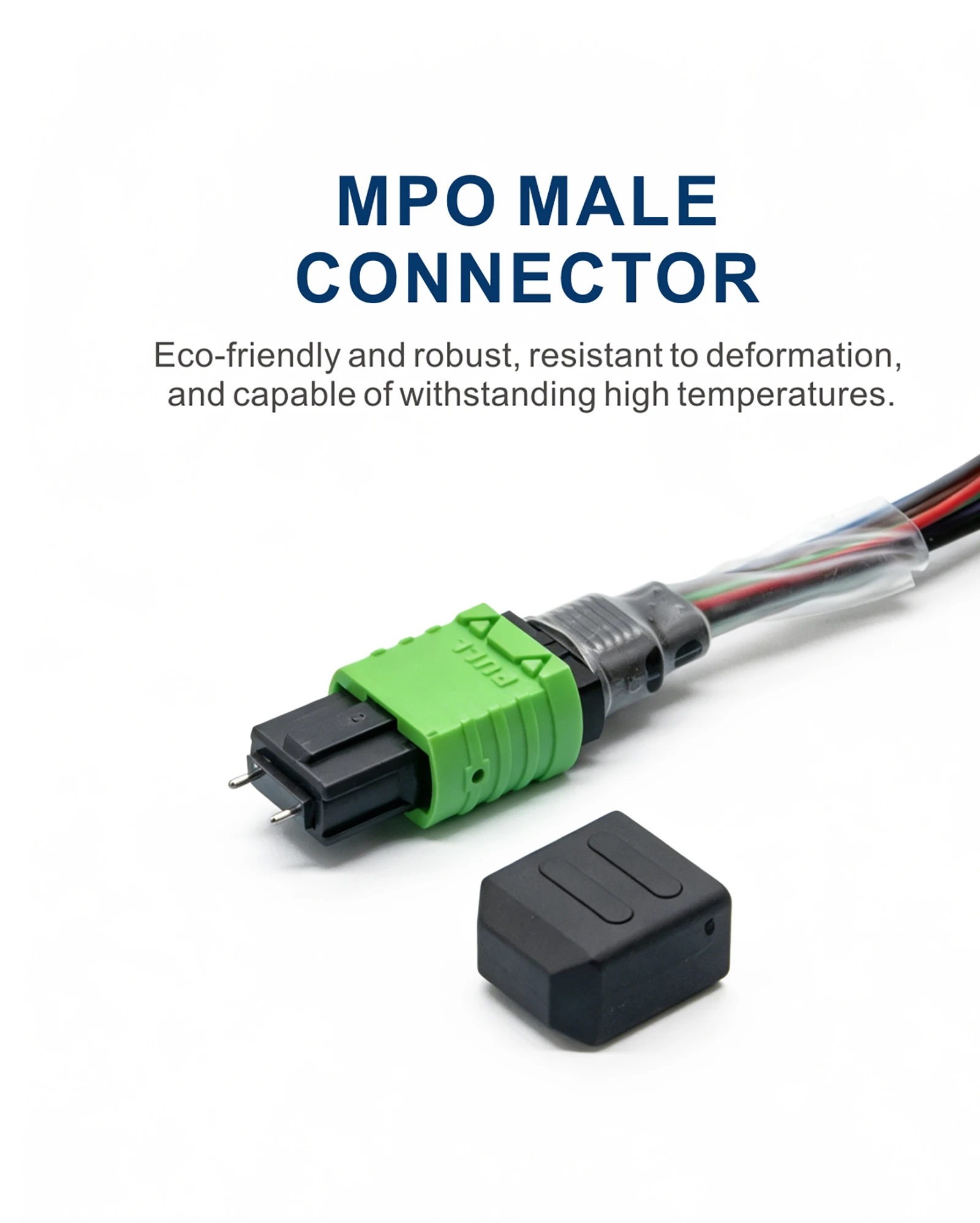

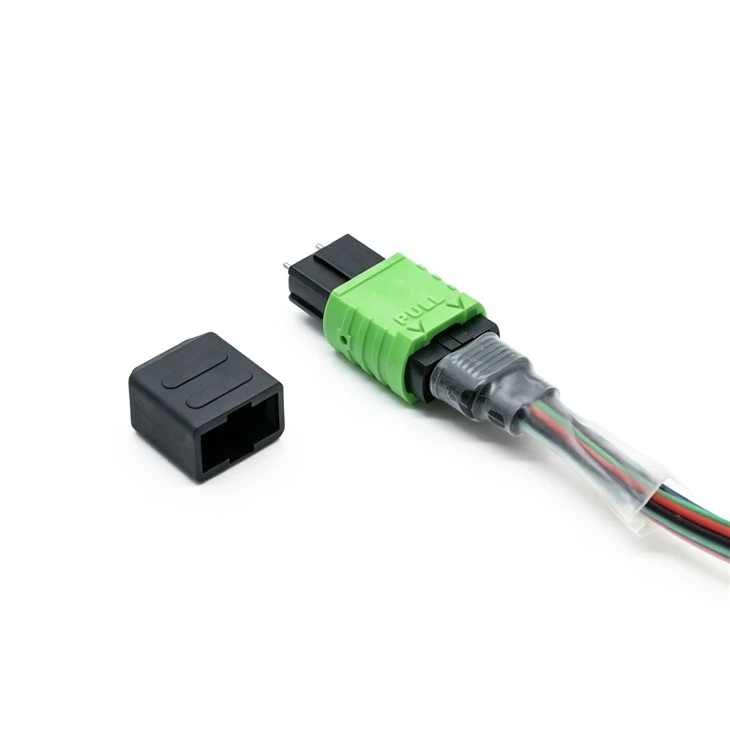

MPO オスコネクタ（ガイドピン付き）
MPO オス エンドは、緑色のプッシュプル ラッチ本体と、12 個のファイバ位置を収容する精密機械加工された MT フェルールを備えています。{0}{1}ガイド ピンにより、すべての接続においてファイバーの完璧な位置合わせが保証されます。コネクタ本体は環境に優しく、高温耐性があり、繰り返しの機械的ストレスを受けても物理的変形に耐えるように設計されています。-保管中や輸送中にフェルールの端面を保護するために、耐久性のある黒色のダスト キャップが取り付けられて出荷されます。{8}}
12 × LC デュプレックス コネクタ - セラミック フェルール
ブレークアウト端は 12 本の個別にジャケットされた 0.9 mm LSZH ファイバ ストランドに送られ、それぞれが LC デュプレックス コネクタで終端されています。各 LC コネクタ内のセラミック フェルールは、低い挿入損失と優れた長期安定性を備えた高密度接続を実現します。- LC フォーム ファクタは、エンタープライズおよびハイパースケール データセンター環境で最も広く導入されているコネクタです。-、Cisco、Juniper、Arista、Dell、HPE、およびすべての主要ベンダーのスイッチと互換性があります。
シリカ グラス ファイバー コア - 12 チャネル
12 個のファイバー チャネルはそれぞれ、最適な全内部反射を実現するために屈折率を制御する高精度ドープ シリカ ガラス ファイバー上で動作します。-これは、最初のファイバだけでなく、アレイ全体-全体で、厳密な挿入損失許容度を可能にする素材です。ファイバ コアは曲げの影響を受けず、ケーブルがしっかりとしたケーブル管理ブラケットを通って配線されている場合でも、信号の整合性を維持します。-
LSZH アウター ジャケット - 12-色分け
分岐ケーブルのジャケットは環境に優しい LSZH 素材で作られており、プレナムやデータセンター環境の防火要件を満たしながら、圧縮や張力に耐えます。{0} 12 個のファイバーはすべて TIA-598 色標準に従っています: ブルー、オレンジ、グリーン、ブラウン、スレート、ホワイト、レッド、ブラック、イエロー、バイオレット、ローズ、アクア。カラーコーディングにより、インストール時のトレースエラーがなくなり、トラブルシューティング時の障害切り分けが迅速化されます。
12 ファイバー TIA-598 カラーコード:
すべてのストランドを一目で識別
設置チームはファイバーを迅速に特定する必要があります。コブテルmpo から 12xlc ファイバー ブレークアウト ケーブル12 の LC ブランチすべてにわたって TIA-598 標準カラー シーケンスに従います。推測はできません。誤ってラベル付けされたストランドはありません。毎回、迅速かつ正確なパッチ適用が可能です。この色分けは、Dell Networking および HPE MPO で 4×LC ブレークアウト ケーブル アセンブリに使用される極性マッピングと一致し、ベンダーが混在する環境での互換性を確保します。
標準の 300 mm トランク長と 0.9 mm 分岐直径により、このケーブルは、トレイ内のスペースが限られており、短い内部ピグテールが必要な MPO モジュール カセット ボックスの設置に最適です。より長いファンアウト ブレークアウト アプリケーションでは、カスタム長を利用できます。-
完全な仕様: COBTEL MPO ～ LC
12 心ブレークアウト パッチ コード
調達チームとエンジニアリング チームが必要とするすべての数値は、COBTEL のテスト ドキュメントから直接取得された - です。見積もりはありません。典型的な値はありません。ケーブルが構築され、満たしていることが検証された仕様にすぎません。
| パラメータ | 仕様 | 注意事項 |
|---|---|---|
| 製品名 | MPO から LC への光ファイバーパッチコード | COBTEL キャリア-グレード シリーズ |
| コア数 | 12本のファイバー | シングル MPO → 12 × LC |
| コネクタタイプ（A端） | MPOオス（ガイドピン付） | 緑色のラッチ本体、MTフェルール |
| コネクタタイプ（B側） | 12 × LC デュプレックス | ブルーボディ、セラミックフェルール |
| 胴の長さ (標準) | 300mm | カスタム長も利用可能 |
| 分岐ケーブル径 | 0.9mm | モジュール ボックス用の薄型-ファンアウト |
| ジャケット素材 | LSZH (低煙ゼロハロゲン) | 環境に優しく、-火に優しい- |
| ファイバーコア素材 | 石英ガラス | 精密な-ドープ屈折率 |
| フェルール - MPO エンド | 低損失 MT フェルール | 高い同心性と薄暗い。正確さ |
| フェルール - LC エンド | セラミックフェルール | 安定性の向上、低損失 |
| 抗張力 | 100N以上 | TIA-568による |
| 耐久性 | 500 回以上の嵌合サイクル | 完全なパフォーマンスを維持 |
| 動作温度 | -20 度から +70 度まで | 連続運転 |
| 保管温度 | -35 度から +75 度まで | 拡張された保管範囲 |
| 標準的な挿入損失 | 0.35dB以下(MPO) / 0.20dB以下(LC) | 工場出荷時-ユニットごとに測定 |
| リターンロス (PC) | 20dB以上 | 物理的接触研磨 |
| ファイバーの色分け | TIA-598 12-色標準 | 青-オレンジ-緑-茶-灰色-白-赤-黒-黄-紫-ピンク-水色 |
| 主な用途 | データセンター、テレコム、SAN、40G/100G | MPOカセットモジュールの取り付け |
| 防塵 | ブラックのダストキャップが付属 | 納品時にMPOエンドが保護される |
MPO から LC へのブレークアウトと従来の LC パッチの比較:
データが実際に示していること
の議論mpo ケーブル vs LC個々のパッチコードについては実際には議論の対象ではありません - それは密度の計算です。 12 個の個別の LC パッチ コードは、パネル ポートのスペースを 12 倍消費し、ケーブル管理の負担が 12 倍になります。コブテルmpo - LC ブレークアウト ケーブルこれらすべてを 1 つの管理しやすいアセンブリに統合します。ここでは、調達チームが実際に使用する-並べて-内訳を示します。
| 特徴 | ✓ COBTEL MPO から LC ブレイクアウトまで | 12 × 個別 LC パッチコード |
|---|---|---|
| パネル密度 | ✓1 MPO ポート=12 LC チャネル | 12 個の個別の LC ポートを使用 |
| インストール速度 | ✓単一接続、12 チャンネルライブ | 12 個の個別の挿入が必要 |
| ケーブル管理 | ✓配線するトランク ケーブル 1 本 | 12 本の別々のケーブルが混雑を引き起こす |
| ファイバーの識別 | ✓TIA-598 のカラー シーケンスが事前にラベル付けされています | 手動でのラベル付けが必要 |
| 信号損失ポイント | ✓合計 2 個 (チャネルごとに MPO + LC) | ケーブルあたり 2 × 12=24 個の損失ポイント |
| 40G / 100G パラレル光サポート | ✓ネイティブ - QSFP+ から SFP+ へのブレークアウト | ✗適用できない |
| モジュールボックスの互換性 | ✓MPOカセットモジュール用に設計 | ✗互換性がありません |
| Dell/HPE スイッチの互換性 | ✓直接交換dell ネットワーキング mpo から 4xlc ファイバー ブレークアウト ケーブル & hpe mpo - 4 x lc 5m ケーブル | ~アダプターが必要です |
| 12 ファイバー チャネルあたりのコスト | ✓大規模な総コストの削減 | 総コストが高くなる |
8 環境
MPO - LC ファイバーケーブル輝く
ハイパースケール クラウド データ ホールからエンタープライズ SAN ファブリックまで、COBTELmpo LCブレークアウトケーブル帯域幅を大規模に移動し続ける接続です。ネットワーク エンジニアが最初にこのケーブルに手を伸ばすシナリオは次のとおりです。
ハイパースケール データセンター
ファイバー インフラストラクチャを切断することなく、スパイン-リーフ アーキテクチャ全体に 40G QSFP+ を 4x 10G SFP+ ブレークアウト接続に導入します。
エンタープライズコアスイッチング
単一のスイッチを使用して、コア スイッチとアグリゲーション スイッチからの 40G/100G アップリンクを個別の 10G サーバー接続に分割します。mpo から 12xlc ファイバー ブレークアウト ケーブル.
ストレージ エリア ネットワーク (SAN)
ファイバー チャネル ストレージ アレイを 32G FC スイッチに接続し、SAN ファブリックのレイテンシ要件に必要な密度と低損失パフォーマンスを実現します。-
MPO カセットモジュールシステム
構造化ケーブル配線前終端システムの MPO モジュール カセット トレイ内で終端します。{0}}幹の直径 300 mm と枝の直径 0.9 mm は、この用途のために特別に設計されています。
パラレル光ブレークアウト (40G SR4)
40GBASE- SR4 QSFP+ ポートを 4 つの 10GBASE- SR SFP+ チャネルに変換します。これは、最新のデータセンターで最も一般的な並列光ブレークアウト シナリオです。
電気通信中央局
低損失 MT フェルールと高い嵌合サイクル耐久性が譲れない要件であるキャリア-クラスのセントラル オフィス環境に導入します。-
高密度パッチパネル-
MPO-～-LC ブレークアウト パネルで使用して、1U パッチ パネルの前面プレートの後ろの繊維密度を最大化します。 1 つの MPO ポートが 12 の LC チャネルを機器ラックに提供します。
Dell および HPE スイッチの導入
フィールドの直接置換-dell ネットワーキング mpo から 4xlc ファイバー ブレークアウト ケーブルそしてhpe mpo - 4 x lc 5m ケーブル競争力のある卸売価格で。
MPO - LC ケーブル: 購入者が最初に尋ねること
ネットワーク エンジニアと調達チームは購入前に同じ質問をしますmpo - LC ブレークアウト ケーブル規模で。ここでは、COBTEL のエンジニアリング ドキュメントから得た明確で直接的な回答を示します。
工場直接価格で-入手
COBTEL MPO - LC ブレークアウト ケーブル
同じ携帯通信会社グレードに対する OEM マークアップの支払いを停止する-mpo LCケーブルパフォーマンス。 COBTEL は、ディストリビュータ、ネットワーク インテグレータ、データ センター オペレータに直接 - を提供します。標準カタログ品目の最低注文制限はなく、カスタム構成に対する完全な OEM サポートも提供します。
- 工場-直接価格 - 流通値上げなし
- カスタムのトランク長、ファイバーの種類、極性構成
- 当社の全光ファイバーケーブルカタログにわたる混合パレット注文
- リクエストに応じて個別の挿入損失テスト証明書-
- B2B卸売りのお問い合わせは24時間見積り対応
