Profinet/PN通信用のシールドトウライン産業イーサネットケーブル

応用	動的モーションシナリオ	コア数：	4コア
プロトコル互換性	Industrial Ethernet Profinetプロトコル	温度抵抗：	-20-70程度
シールド：	錫メッキ銅シールド、二重シールド、および干渉.を添えたアルミホイル.	モデル	PROFINETタイプC 4*22AWG/19 Pur



{-20}から70度-20}の温度抵抗範囲を備えたダイナミックトウラインケーブル、産業イーサネットプロファイル/PN通信ケーブルは、より高い温度抵抗を必要とする環境での使用に適しています。



その他の製品名：

ダイナミックトウライン産業イーサネットプロファイル/PN通信ケーブル、ダイナミックトウライン産業通信ケーブル、ダイナミックプロファイル通信ケーブル、ダイナミックPN通信ケーブル、牽引プロファリネットケーブル、トウラインPNケーブル、4-コア産業ケーブル、4-コア産業用営業牽引ケーブル、ダイナミックハイフリースコミュニケーションケーブルCABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLEケーブル、Profinetプロトコル牽引ケーブル、イーサネット通信用の牽引ケーブル、イーサネット用のグリーントウラインケーブル.



Profinet Towlineケーブル、Profinetバスケーブル、Profinet Industrial Ethernet Cable、Profinet Robotケーブル、Profinetケーブル

シールドツイストペアを備えた非常に柔軟で曲げ抵抗性牽引牽引産業イーサネット通信ケーブル

イーサネットプロファイネットタイプC 4x22222222 wg/19、100ohm、転送速度100MHz



利点とパラメーター：

牽引用のアプリケーション、動的設置、頻繁な動き、摩耗、ねじれ抵抗. cat5e、ethercat、およびethernet/ip .と互換性のある耐抵抗に適しています。

4つのコアで構成され、各コアは19匹の錫メッキ銅線で構成され、総断面積は0 .34mm²です。

内側のシース断熱材は低スモークとハロゲンを含まないLSZH .であり、ケーブルの断熱層が低スモークとハロゲンを含まない材料で作られているかどうかを判断するために、単純な識別方法があります。 LSZH;それ以外の場合、それは.ではありません



製品アプリケーション：

Profinetプロトコルは、マシン、機器、機器、制御キャビネットの配線などの産業イーサネットアプリケーションで広く使用されています{.そのパフォーマンスは、cat5e標準を満たしています. who牽引用アプリケーションまたは頻繁な移動に適しています..モーションコントロールシーン/エーテルを使用することができます。アプリケーション.

温度範囲

適切なアプリケーション：PUR：-40度80度

モバイルアプリケーション：pur：-20度70度

テスト電圧

2000v/min（AC）

特徴的なインピーダンス

100±15Ω

導体DC抵抗（20度）

60Ω/km以下

曲げ半径

固定アプリケーション：

8d（d =ケーブル直径）

モバイルアプリケーション：

15d（d =ケーブル直径）

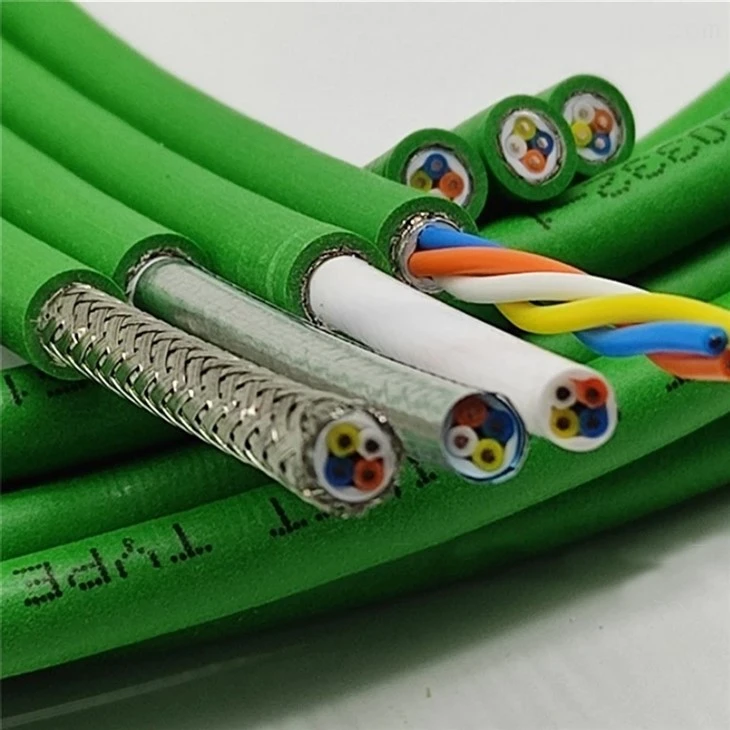

ケーブル構造

導体：0.34mm²の断面面積を持つねじれた缶銅導体22AWG/19

断熱材：PE

色：白、黄色、青、オレンジ

内側のシース：PVC/FRNC

シールド：缶詰の銅編組で包まれたアルミホイル

アウターシース：PUR/PVC

色：緑（RAL6018に似ています）

おおよその外径：6.5mm



製品名	仕様	内側のジャケット	アウタージャケット	外径mm	特徴的なインピーダンスオーム	銅重量約kg/km	ケーブル重量約. kg/km
プロファイルタイプc	1*4*22AWG/19	FRNC	pur	6.5	100	28.5	62.6
プロファイルタイプc	1*4*22AWG/19	PVC	PVC	6.5	100	28.5	60.5
